Qui troverai tutte le parti e i disegni disponibili di “Festool 495287 (DF500Q230V-240V)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

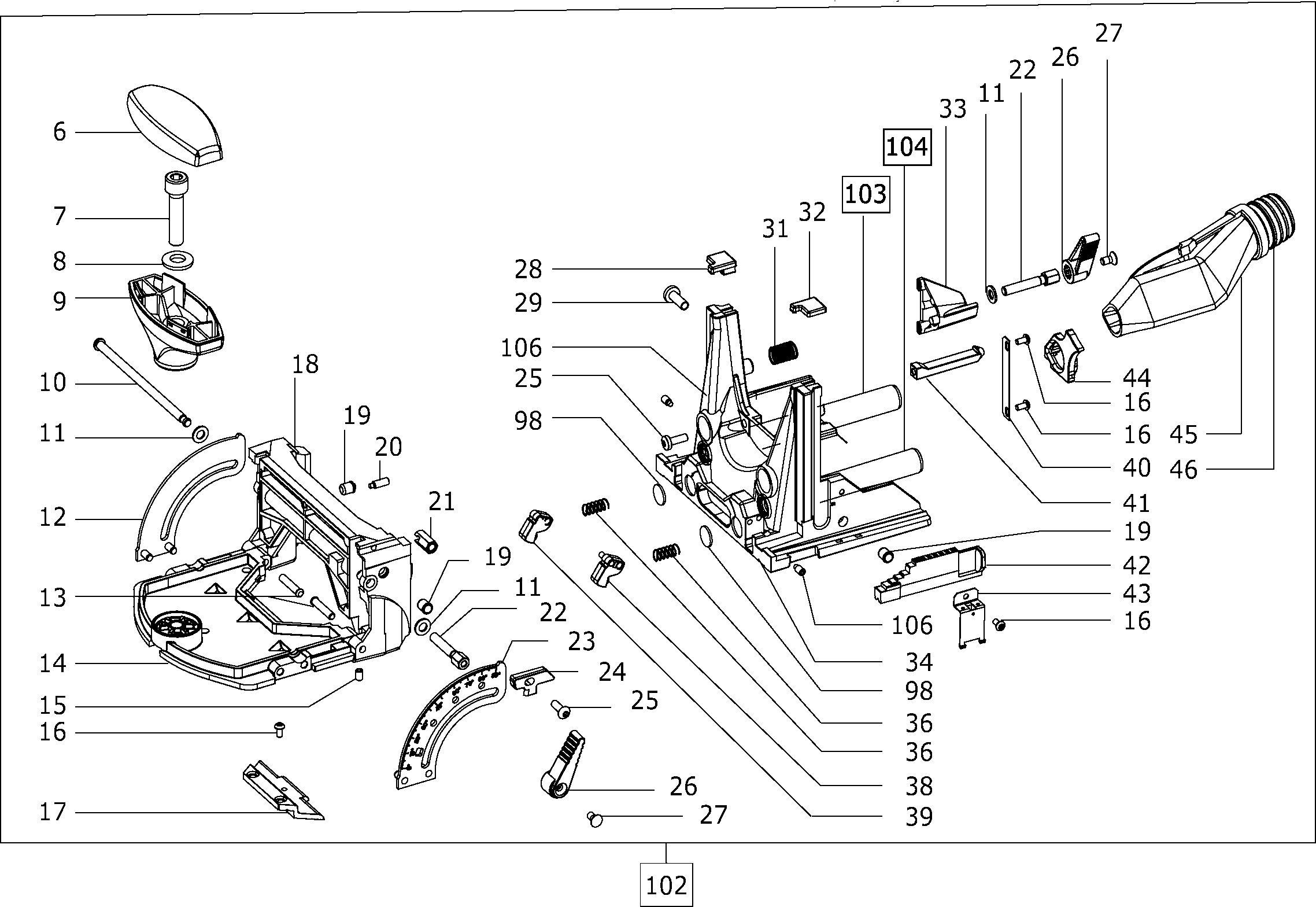

Disegni tecnici di Festool 495287 (DF500Q230V-240V)
Elenco parti di Festool 495287 (DF500Q230V-240V)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 493904 | 105.18 | 128.32 | |
| Magnete del campo 230 V | ||||
| 2 | 493906 | 78.58 | 95.87 | |
| Telaio dell'interruttore | ||||
| 3 | 494014 | 30.86 | 37.65 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 29.28 | |
| Casa della spina Eu | ||||
| 5 | 492643 | 13.38 | 16.32 | |
| Parte superiore della Maniglia | ||||
| 6 | 434597 | 1.66 | 2.03 | |
| VITE C M4X35 | ||||
| 7 | 401076 | 4.36 | 5.32 | |
| Parte della Maniglia | ||||
| 9 | 434596 | 2.16 | 2.64 | |
| Tirante DF 700 | ||||
| 10 | 469040 | 5.18 | 6.32 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 11 | 761515 | 1.51 | 1.84 | |
| R - Segmento | ||||
| 12 | 493779 | 12.03 | 14.68 | |
| Bullone a collarino | ||||
| 13 | 469141 | 10.10 | 12.32 | |
| Base DF 700 | ||||
| 14 | 10001284 | 44.17 | 53.89 | |
| Spinotto Filettato | ||||
| 15 | 401104 | 11.75 | 14.34 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 16 | 400983 | 12.41 | 15.14 | |
| SCALA GRADUATA DF 700 | ||||
| 17 | 10962858 | 5.62 | 6.86 | |
| Scala graduata FSK 670 | ||||
| 17 | 701458 | 5.15 | 6.28 | |
| V - Slitta | ||||
| 18 | 493928 | 62.19 | 75.87 | |
| Pezzo di pressione della molla | ||||
| 19 | 400286 | 11.22 | 13.69 | |
| Vite a pressione DIN 915-M4x12-45H-TUF | ||||
| 20 | 203387 | 4.56 | 5.56 | |
| Presa | ||||
| 21 | 469075 | 9.65 | 11.77 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 22 | 465575 | 3.67 | 4.48 | |
| Segmento DF 700 | ||||
| 23 | 499023 | 34.00 | 41.48 | |
| Segmento DF 700 | ||||
| 24 | 499023 | 34.00 | 41.48 | |
| Vite a testa ovale DIN 7985-M4x12-4.8 | ||||
| 25 | 470216 | 5.94 | 7.25 | |
| Leva | ||||
| 26 | 10881222 | 1.51 | 1.84 | |
| Vite a testa svasata M4 x 8 | ||||
| 27 | 400211 | 1.51 | 1.84 | |
| Tappo | ||||
| 28 | 466094 | 1.51 | 1.84 | |
| Vite a testa svasata M5 X 12 | ||||
| 29 | 400901 | 4.09 | 4.99 | |
| Molla compressione | ||||
| 31 | 464334 | 1.51 | 1.84 | |
| Tappo | ||||
| 32 | 466093 | 1.51 | 1.84 | |
| PEZZO DI MORSETTO | ||||
| 33 | 10775877 | 8.93 | 10.89 | |
| Supporto tavolo | ||||
| 34 | 495829 | 132.13 | 161.20 | |
| Molla compressione | ||||
| 36 | 436528 | 2.04 | 2.49 | |
| Fermo pieghevole | ||||
| 38 | 495008 | 2.16 | 2.64 | |
| Fermo pieghevole | ||||
| 39 | 495007 | 2.16 | 2.64 | |
| Scala graduata FSK 670 | ||||
| 40 | 10036126 | 2.38 | 2.90 | |
| BULLONE DI TRAZIONE | ||||
| 41 | 471202 | 3.82 | 4.66 | |
| SCORREVOLE STAMPATO DF 500 | ||||
| 42 | 10515490 | 6.94 | 8.47 | |
| PIASTRA AD ANGOLO | ||||
| 43 | 464821 | 4.49 | 5.48 | |
| Flangia di aspirazione | ||||
| 44 | 465203 | 4.94 | 6.03 | |
| Tubo di aspirazione | ||||
| 45 | 465204 | 8.58 | 10.47 | |
| Connessione dell'estrattore LHS 225 EQ | ||||
| 46 | 10027879 | 7.99 | 9.75 | |
| Vite a lente M4 x 8 | ||||
| 47 | 467961 | 6.53 | 7.97 | |
| COPERTURA | ||||
| 48 | 493153 | 9.90 | 12.08 | |
| Maniglia Dell'interruttore | ||||
| 49 | 493815 | 9.64 | 11.76 | |
| RUOTA | ||||
| 50 | 464837 | 4.36 | 5.32 | |
| Molla compressione | ||||
| 51 | 467959 | 4.22 | 5.15 | |
| Leva KA 65 | ||||
| 52 | 464839 | 4.94 | 6.03 | |
| Tappo H03 Kiba DF700 | ||||
| 53 | 466890 | 10.63 | 12.97 | |
| Vite a testa cilindrica M4 x 18 | ||||
| 54 | 400904 | 11.48 | 14.01 | |
| Custodia del pendolo | ||||
| 55 | 493921 | 80.71 | 98.47 | |
| Albero a camme | ||||
| 56 | 465947 | 17.18 | 20.96 | |
| Restrictor TSC 55 | ||||
| 57 | 466015 | 5.09 | 6.21 | |
| Leva pendolare | ||||
| 58 | 464840 | 52.64 | 64.22 | |
| Restrictor TSC 55 | ||||
| 59 | 466262 | 5.47 | 6.67 | |
| Molla compressione | ||||
| 60 | 472015 | 6.79 | 8.28 | |
| Trave principale | ||||
| 61 | 493895 | 111.08 | 135.52 | |
| Vite a testa ovale M4x8-TAPTITE-T15 | ||||
| 62 | 228570 | 9.17 | 11.19 | |
| Pentola interna | ||||
| 63 | 493920 | 106.06 | 129.39 | |
| CUSCINETTO A SFERA | ||||
| 64 | 401073 | 27.35 | 33.37 | |
| Coppa a pendolo | ||||
| 65 | 493898 | 98.01 | 119.57 | |
| VITE A TESTA BOMBATA M4X30-10.9-T20-IPR-PR80 | ||||
| 66 | 10946232 | 1.51 | 1.84 | |
| Vite a Testa Svasata M4 x 30 | ||||
| 66 | 400094 | 1.44 | 1.76 | |
| Disco | ||||
| 67 | 465024 | 7.06 | 8.61 | |
| INGRANAGGIO | ||||
| 68 | 493897 | 57.84 | 70.56 | |
| Ruota eccentrica | ||||
| 69 | 493896 | 84.58 | 103.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 70 | 485108 | 7.52 | 9.17 | |
| Vite a testa cilindrica M4 x 14 | ||||
| 71 | 445566 | 14.59 | 17.80 | |
| Flangia Intermedia | ||||
| 72 | 493893 | 73.69 | 89.90 | |
| Scivolo di regolazione | ||||
| 73 | 492418 | 9.64 | 11.76 | |
| Spinotto cilindrico 2,5 M 6X34 | ||||
| 74 | 469645 | 4.03 | 4.92 | |
| Bullone TURBO II | ||||
| 75 | 469643 | 5.47 | 6.67 | |
| Trasmissione dell'ingranaggio | ||||
| 76 | 205156 | 180.77 | 220.54 | |
| Mandrino taglierina DF 500 Q | ||||
| 77 | 201683 | 50.03 | 61.04 | |
| CUSCINETTO A SFERA | ||||
| 78 | 479254 | 6.73 | 8.21 | |
| Disco | ||||
| 79 | 400106 | 3.89 | 4.75 | |
| Tappo H03 Kiba DF700 | ||||
| 80 | 464847 | 4.49 | 5.48 | |
| Vite di sicurezza | ||||
| 81 | 400552 | 6.34 | 7.73 | |
| Spazzola rimovibile (coppia) | ||||
| 82 | 492629 | 11.52 | 14.05 | |
| Guida dell'aria | ||||
| 83 | 465193 | 5.68 | 6.93 | |
| Anello O | ||||
| 84 | 400982 | 3.89 | 4.75 | |
| Vite a testa ovale 4,0 x 16 mm | ||||
| 85 | 228713 | 5.94 | 7.25 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 86 | 228672 | 6.79 | 8.28 | |
| Telaio del motore AG 125-14 DE | ||||
| 87 | 493154 | 11.69 | 14.26 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 88 | 219031 | 7.32 | 8.93 | |
| Modulo interruptor | ||||
| 89 | 492779 | 16.09 | 19.63 | |
| Tappo | ||||
| 90 | 465032 | 7.26 | 8.86 | |
| Anello O | ||||
| 91 | 200911 | 5.74 | 7.00 | |
| Staffa di Arresto | ||||
| 92 | 476348 | 5.40 | 6.59 | |
| Vite di serraggio HKC 55 | ||||
| 93 | 469620 | 7.73 | 9.43 | |
| ZIJAANSLAG ZA-DF 500/700 | ||||
| 94 | 495666 | 27.00 | 32.94 | |
| Cappuccio di trazione | ||||
| 95 | 465006 | 1.51 | 1.84 | |
| Molla compressione | ||||
| 96 | 436528 | 2.04 | 2.49 | |
| Perno di blocco HKC 55 | ||||
| 97 | 701474 | 16.87 | 20.58 | |
| Antiscivolo | ||||
| 98 | 469763 | 2.74 | 3.34 | |
| Scorrimento dell'interruttore | ||||
| 99 | 446002 | 4.88 | 5.95 | |
| Anello di bloccaggio | ||||
| 100 | 761559 | 1.51 | 1.84 | |
| CUSCINETTO A SFERA | ||||
| 101 | 464873 | 12.83 | 15.65 | |
| Cuscinetto a sfere a gola profonda 6901 VV C3U 246 | ||||
| 101 | 10779006 | 12.83 | 15.65 | |
| Telaio guida DF 500 Q | ||||
| 102 | 202470 | 244.78 | 298.63 | |
| Asse di ripristino incl. Pos 28, 32 | ||||
| 103 | 494703 | 51.67 | 63.04 | |
| Asso di profondità incl. Pos 28, 32 | ||||
| 104 | 494704 | 45.98 | 56.10 | |
| Chiave piana Sw 8 | ||||
| 105 | 401739 | 8.18 | 9.98 | |
| Vite prigioniera DIN 915-M4x8-45H | ||||
| 106 | 229949 | 1.51 | 1.84 | |
| Fermata limite DF500 | ||||
| 107 | 476350 | 1.87 | 2.28 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 108 | 761515 | 1.51 | 1.84 | |
| BARRA TOMMY | ||||
| 109 | 477253 | 2.30 | 2.81 | |
| Molla compressione | ||||
| 110 | 464087 | 1.51 | 1.84 | |
| Fermata limite DF500 | ||||
| 111 | 476349 | 1.87 | 2.28 | |
