Qui troverai tutte le parti e i disegni disponibili di “Festool 201436 ( CS70EG )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

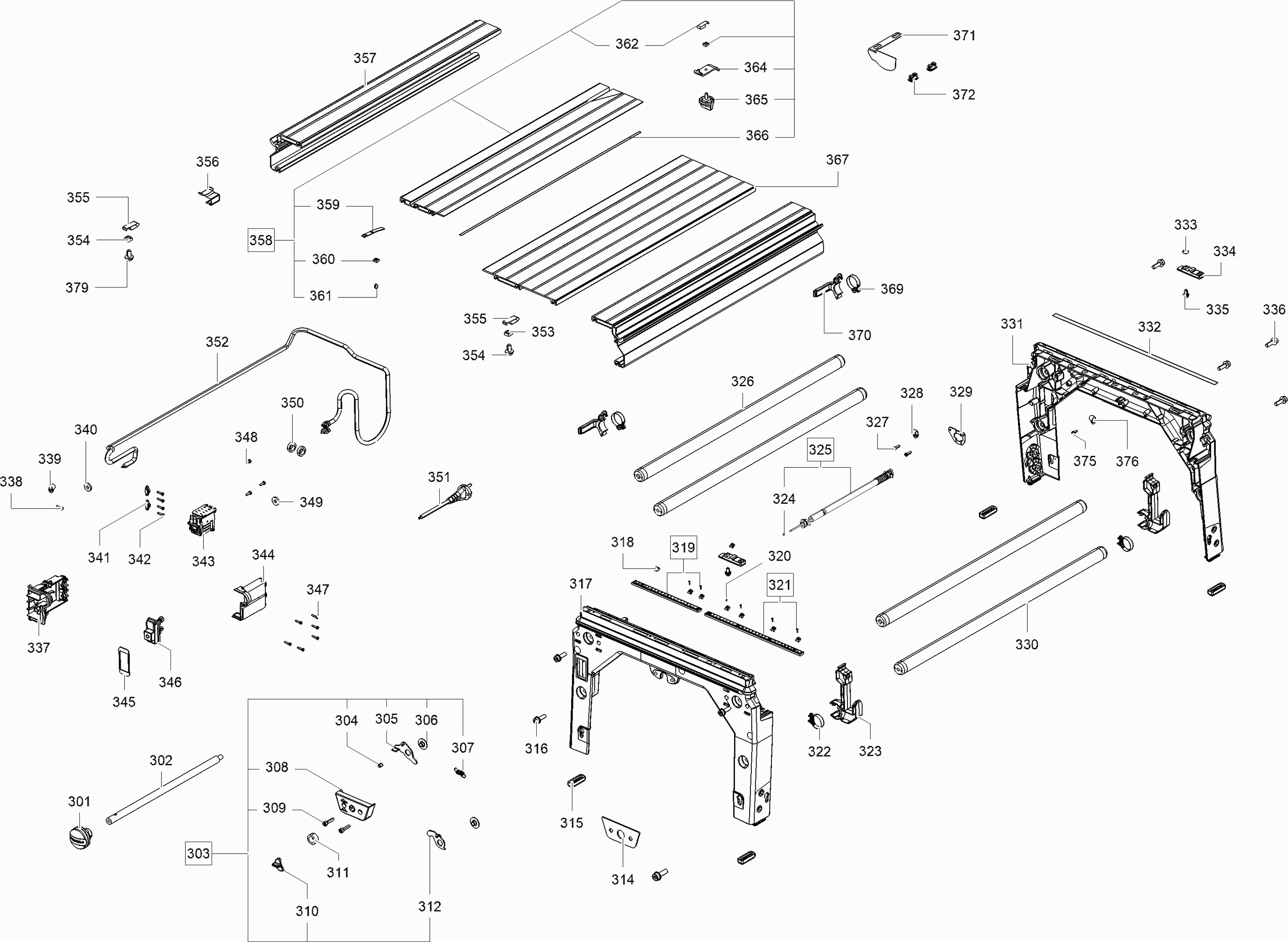

Disegni tecnici di Festool 201436 ( CS70EG )

Elenco parti di Festool 201436 ( CS70EG )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Segmento orientabile
1 488148 113.01 137.87
Dado esagonale M5
2 200717 1.39 1.70
Segmento di lamiera
3 446147 6.94 8.47
Vite a testa cilindrica DIN 912-M5x18-8.8
4 202824 1.39 1.70
Elemento di connessione KS 60
5 446146 1.51 1.84
Bussola Du
6 400253 1.98 2.42
MANICOTTO DI SERRAGGIO 3X10
7 400259 1.39 1.70
Vite a testa cilindrica DIN 912-M5x18-8.8
8 202824 1.39 1.70
PIASTRA DI SUPPORTO
9 446704 7.26 8.86
Flangia di serraggio VN-HK 85
10 488151 65.70 80.15
Vite con collare M8 X 15
11 446370 8.84 10.78
Molla a disco KS 60 E
12 444235 1.58 1.93
Anello di bloccaggio
13 200414 1.39 1.70
Rondella di compensazione AGC 18
14 488465 11.62 14.18
Piastra di guida
15 450055 4.09 4.99
Disco
16 446474 6.79 8.28
Elemento di connessione KS 60
17 488149 128.99 157.37
Segmento del dente CS 70 EB
18 202847 9.46 11.54
Vite a testa bombata M4 x 16
19 219075 1.39 1.70
Bussola a ugello
20 400254 8.05 9.82
Anello di bloccaggio
21 219855 1.39 1.70
CUSCINETTO A SFERE OSC 18
22 789595 9.24 11.27
Mandrino CS 70EBG ET-BG
23 10666107 50.46 61.56
BARRA TOMMY
24 202846 38.36 46.80
CUSCINETTO A SFERE OSC 18
25 400467 19.48 23.77
Ruota Cinghia Dentata
26 445880 34.48 42.07
Dado M10
26 451484 1.45 1.77
Ruota Cinghia Dentata
27 445880 34.48 42.07
Dado esagonale M 10
27 434017 1.39 1.70
Disco
28 449203 2.38 2.90
CUSCINETTO A SFERE OSC 18
29 789775 9.24 11.27
Anello di bloccaggio
30 771483 1.39 1.70
INGRANAGGIO
31 491936 28.92 35.28
Stop mandrino
32 488150 23.35 28.49
Vite a testa ovale M4 x 10
33 228582 1.39 1.70
Condotta d'aria
34 446473 8.45 10.31
Vite a testa bombata M4 x 16
35 219075 1.39 1.70
Striscia di feltro
36 447962 1.45 1.77
Cinghia Dentata Z=75
37 488135 52.88 64.51
Cinghia Dentata Z=75
38 445882 26.14 31.89
Cinghia Dentata Z=75
39 445881 31.70 38.67
Copertura TURBO II
40 447710 6.41 7.82
Vite a testa bombata M4 x 16
41 219075 1.39 1.70
Ruota Cinghia Dentata
42 445878 33.64 41.04
Disco di trasmissione
43 446937 1.51 1.84
Vite del cilindro
44 401165 1.39 1.70
Copertura del motore
45 446469 8.64 10.54
Vite a testa ovale 3,5 x 14 mm
46 228584 1.39 1.70
Cassetta del rivestimento DUO 110 - Set
47 488154 18.63 22.73
Vite a testa ovale 3,5 x 14 mm
48 228584 1.39 1.70
Anello labiale
49 447968 2.11 2.57
MOTORE
50 204904 429.07 523.47
Anello di tenuta
51 447750 4.49 5.48
Tachimetro
52 487467 7.85 9.58
Telaio del motore AG 125-14 DE
53 446309 16.58 20.23
STATORE
54 204882 89.42 109.09
Anello dell'asse
55 438613 1.39 1.70
CUSCINETTO A SFERE OSC 18
56 228559 4.30 5.25
Indotto 230 V
57 493504 205.22 250.37
Disco guida aria HK 85
58 469886 2.90 3.54
Vite a testa cilindrica 5,0 x 80 mm
59 400264 1.39 1.70
Ventola Sunon PMD2412PMB1-A
60 486880 6.14 7.49
Anello O
61 400488 1.39 1.70
Flangia del motore
62 451454 40.78 49.75
Vite a testa bombata 3,5 x 25 mm
63 219068 1.39 1.70
Vite a testa ovale M5 x 40
64 400255 1.39 1.70
CUSCINETTO A SFERE OSC 18
65 219021 11.42 13.93
Anello di bloccaggio
66 771483 1.39 1.70
Ruota Cinghia Dentata
67 445877 15.25 18.60
Dado esagonale M8
68 200719 1.39 1.70
Spazzola di carbone (paio) 230v
69 488134 37.63 45.91
Portaspazzole (coppia) 230v
70 488136 44.29 54.03
Disco
71 228642 1.39 1.70
Mandrino CS 70EBG ET-BG
72 10666107 50.46 61.56
Copertura TURBO II
101 10031143 67.52 82.37
Anello O
104 400320 1.39 1.70
Disco DIN 125-B-6,4-140 HV
105 228546 1.39 1.70
Disco
106 208623 1.39 1.70
Bullone
108 10023698 1.39 1.70
Molla di torsione TSF 55
109 10024820 1.39 1.70
Bullone
114 10027491 1.39 1.70
Vite a testa ovale 3,5 x 14 mm
116 228584 1.39 1.70
PIASTRA METALLICA
117 448081 6.94 8.47
Vite a testa ovale 3,5 x 10 mm
118 219031 1.39 1.70
Vite a testa cilindrica M6 x 20
119 228612 1.39 1.70
Boccola a flangia KS 60 E
120 449159 3.62 4.42
Dado quadrato DIN 557-M6-05
121 228566 1.39 1.70
CAPPUCCIO PROTETTIVO
122 10023763 27.95 34.10
Protezione antischiacciamento
123 448695 1.92 2.34
Anello di tenuta
124 400271 1.51 1.84
Tappo H03 Kiba DF700
125 447770 1.45 1.77
Vite a testa ovale 3,5 x 14 mm
126 228584 1.39 1.70
Protezione antischiacciamento
127 448694 2.77 3.38
Morsetto per cavo RTK-S
128 431899 1.39 1.70
Connessione dell'estrattore LHS 225 EQ
130 446588 2.64 3.22
CAPPUCCIO PROTETTIVO
131 459077 3.77 4.60
Vite a testa ovale 3,5 x 14 mm
133 228584 1.39 1.70
Piastra di Protezione
138 10024034 7.12 8.69
Rondella di chiusura
139 615015 1.39 1.70
Vite a testa ovale 3,5 x 14 mm
140 228584 1.39 1.70
Piastra di Protezione
141 10024009 4.73 5.77
Cuneo spaziatore hol CS 70 ET-BG
142 10031144 76.96 93.89
Vite a testa cilindrica M8 x 16
143 774346 1.39 1.70
Piastra di cuneo di divisione
144 445927 6.67 8.14
Coltello divisorio CS 50 EBG
145 10023771 45.74 55.80
Pezzo di pressione della molla
146 400287 5.02 6.12
Vite a testa cilindrica M6 x 14
147 209354 1.39 1.70
Prendere il cuneo di divisione
148 445926 14.52 17.71
Dado esagonale M8
149 200719 1.39 1.70
Vite a testa bombata M4 x 16
150 219075 1.39 1.70
Boccola a flangia KS 60 E
151 447555 1.85 2.26
Coppia
152 446528 1.92 2.34
Bullone
153 447358 2.57 3.14
Disco
154 447702 2.24 2.73
Vite a testa ovale 3,5 x 14 mm
155 228584 1.39 1.70
Anello di bloccaggio
156 200615 1.39 1.70
COPERTURA
157 490424 37.15 45.32
Vite a testa bombata 3,5 x 25 mm
158 219068 1.39 1.70
Elettronica
159 204906 138.42 168.87
Assortimento di fili
160 488440 23.84 29.08
RUOTA
201 488868 40.90 49.90
RUOTA
202 488867 38.84 47.38
Rullo cilindrico
203 488870 29.64 36.16
Disco DIN 125-B-8,4-140 HV
204 228601 1.39 1.70
Spinotto cilindrico 2,5 M 6X34
205 400260 1.39 1.70
Portante LA-DF 500
206 497196 49.13 59.94
Dado quadrato DIN 557-M6-05
207 228566 1.39 1.70
Cuscinetto di supporto
208 465449 9.31 11.36
Molla di tiro
209 447263 1.39 1.70
Leva KA 65
210 446671 1.85 2.26
Disco DIN 125-A-4,3-140 HV
211 228542 1.39 1.70
Vite a testa bombata M4 x 16
212 219075 1.39 1.70
Indicatore DF 700
213 446468 2.38 2.90
Vite a testa ovale 3,5 x 14 mm
214 228584 1.39 1.70
MANICOTTO
215 446470 5.15 6.28
Disco
216 446472 3.04 3.71
Vite a testa ovale 3,5 x 10 mm
217 219031 1.39 1.70
Flangia OS 400 EQ
218 488147 26.86 32.77
Vite a testa ovale PT-4,0x20-KT15
219 228567 1.39 1.70
Disco
220 447702 2.24 2.73
Vite a testa bombata M4 x 16
221 219075 1.39 1.70
INGRANAGGIO
222 446072 3.77 4.60
Rondella elastica
223 447961 1.78 2.17
Vite a testa bombata M4 x 16
223 219075 1.39 1.70
RUOTA
224 488869 45.86 55.95
Dado esagonale M8
225 200719 1.39 1.70
Disco DIN 125-B-8,4-140 HV
226 228601 1.39 1.70
Anello di bloccaggio
227 200618 1.39 1.70
Rullo cilindrico
228 488870 29.64 36.16
Piastra di spogliatura
229 496820 13.07 15.95
Inserto in feltro WCR ET-BG
230 451917 1.39 1.70
Piastra di spogliatura
232 496821 18.39 22.44
Inserto in feltro WCR ET-BG
233 451918 1.39 1.70
Maniglia TSC 55
234 487555 7.13 8.70
Vite esagonale M8 x 60
235 400382 1.39 1.70
Vite a testa cilindrica M6 x 40
236 228653 1.39 1.70
Vite a testa svasata M4 x 25
237 400257 1.39 1.70
Fronte della carrozza
238 497195 73.93 90.19
Maniglia rotante
239 446063 8.38 10.22
Maniglia TSC 55
240 449869 1.85 2.26
Vite a testa ovale 3,5 x 14 mm
241 228584 1.39 1.70
Molla di tiro
242 447263 1.39 1.70
Fermo finale
243 449868 7.73 9.43
Disco
244 447702 2.24 2.73
Vite a testa cilindrica DIN 912-M5x18-8.8
245 202824 1.39 1.70
Vite a testa bombata M4 x 16
246 219075 1.39 1.70
Dado eccentrico
247 449928 7.13 8.70
Manovella di azionamento
248 488159 16.58 20.23
Dado esagonale M6
249 228541 1.39 1.70
Rondella elastica
250 200588 1.39 1.70
Disco DIN 125-B-8,4-140 HV
251 219049 1.39 1.70
Anello di regolazione LEX 3
251 400884 1.39 1.70
Mandrino CSP 132 E vollst.
252 488271 34.97 42.66
Dado esagonale M6
253 228541 1.39 1.70
Scala graduata FSK 670
254 446467 13.19 16.09
Maniglia TSC 55
301 487569 11.28 13.76
Pezzo di inserimento tavola/ CS 50 EBG ET-BG
302 10703082 52.51 64.06
GUIDA
303 488140 33.64 41.04
Pezzo di pressione della molla
304 400286 4.22 5.15
Leva KA 65
305 446669 3.83 4.67
MANICOTTO FILETTATO
306 449122 1.39 1.70
Molla di tiro
307 447263 1.39 1.70
GUIDA
308 446675 4.03 4.92
Vite a testa cilindrica DIN 912-M6x25-10.9
309 200128 1.39 1.70
Maniglia TSC 55
310 446974 1.92 2.34
Buffer
311 447528 1.72 2.10
Leva di blocco HKC 55
312 702066 6.00 7.32
PIASTRA DI MONTAGGIO
314 447789 6.79 8.28
Piedino in gomma (4 pezzi)
315 492255 17.42 21.25
Vite M8 x 25
316 450683 1.58 1.93
Portale CS 50
317 462419 162.50 198.25
Dado a piastra
318 448477 1.39 1.70
Scala graduata FSK 670
319 488137 15.12 18.45
Vite a lente 2,5 x 8 mm
320 400444 1.39 1.70
Scala graduata FSK 670
321 488138 18.76 22.89
FERMAGLIO PER CAVO
322 400428 3.77 4.60
Supporto
323 10024165 5.47 6.67
Disco
324 222490 1.39 1.70
AMMORTIZZATORE
325 488139 43.08 52.56
Tubo CS 50 EBG
326 459286 57.11 69.67
Vite a testa bombata M4 x 16
327 219075 1.39 1.70
FERMAGLIO PER CAVO
328 458614 1.39 1.70
Piastra di supporto KA-UG
329 448236 2.11 2.57
Tubo portante
330 459287 57.84 70.56
Portale CS 50
331 462420 162.50 198.25
Etichetta
332 448251 6.60 8.05
Dado quadrato DIN 557-M6-05
333 228566 1.39 1.70
Fermata limite DF500
334 448118 2.04 2.49
Vite M6 x 12
335 449888 1.39 1.70
Vite M8 x 25
336 450683 1.58 1.93
Cassa dell'interruttore
337 703148 42.83 52.25
Vite a testa svasata 3,5 x 16 mm
338 228663 1.39 1.70
FERMAGLIO PER CAVO
339 458614 1.39 1.70
Anello di gomma
340 458613 1.39 1.70
Morsetto per cavi KS 60 E
341 439288 1.39 1.70
Vite a testa svasata 3,5 x 16 mm
342 228663 1.39 1.70
Interruttore
343 705171 54.09 65.99
Coperchio dell'interruttore
344 703149 25.41 31.00
Guarnizione LEX 3
345 447768 1.39 1.70
Depressore HK 85
346 500631 26.86 32.77
Vite a testa svasata 3,5 x 16 mm
347 228663 1.39 1.70
Vite a testa ovale M4x12-TAPTITE-T15
348 228509 1.39 1.70
Anello di gomma
349 458613 1.39 1.70
Ferrite CS 70
350 10044159 5.68 6.93
CAVO W.CONNECT 230V EU
351 10034007 24.32 29.67
CAVO DI TRAINO CS 70
352 10032456 23.35 28.49
Dado quadrato DIN 557-M6-05
353 228566 1.39 1.70
Vite M6 x 12
354 450682 1.92 2.34
Molla
355 447262 1.39 1.70
FERMAGLIO PER CAVO
356 449080 2.38 2.90
Profilo TKS 80 ET-BG
357 10435240 73.81 90.05
Interruttore A Slitta
357 445867 69.33 84.58
Inserto superiore del tavolo CS 70 ET-BG
358 10031145 66.43 81.04
Molla a Balia
359 448233 2.11 2.57
Dado quadrato DIN 557-M6-05
360 228566 1.39 1.70
Vite filettata M6 x 10
361 772405 1.39 1.70
Molla
362 447262 1.39 1.70
Freno
364 448234 4.36 5.32
Pulsante rotativo D34 M6/8T blu
365 482110 2.18 2.66
Etichetta
366 10029836 16.21 19.78
Profilo piano CS 70 EB ET-BG
367 10711281 105.63 128.87
FERMAGLIO PER CAVO
369 400428 3.77 4.60
Portacavo TSC 55
370 449273 2.51 3.06
Parafango CS 50 EBG
371 10042532 11.75 14.34
GUIDA
372 10018211 1.92 2.34
Vite a testa ovale M4x12-TAPTITE-T15
373 228509 1.39 1.70
FERMAGLIO PER CAVO
374 458614 1.39 1.70
Vite a testa ovale M4x12-TAPTITE-T15
375 228509 1.39 1.70
FERMAGLIO PER CAVO
376 458614 1.39 1.70
Molla
377 447262 1.39 1.70
Dado quadrato DIN 557-M6-05
378 228566 1.39 1.70
Vite M6 x 12
379 449888 1.39 1.70
Gamba pieghevole CS 70 ET-BG
401 10031146 105.15 128.28
Gamba CS 50 EBG
402 10020001 11.69 14.26
Vite esagonale M8 x 110
403 400734 1.39 1.70
Disco DIN 125-B-8,4-140 HV
404 200579 1.39 1.70
PIEDE IN GOMMA
405 465163 3.30 4.03
Riduzione CS 70
406 10024830 2.26 2.76
VITE C M4X35
407 10023530 1.39 1.70
PIEZO POLARE
408 766488 19.48 23.77
Anello di bloccaggio
409 615477 1.39 1.70
Bullone
410 10024062 2.26 2.76
Supporto
411 10024831 2.26 2.76
Dado M8
412 618497 1.39 1.70
Parte superiore della Maniglia
413 447534 1.78 2.17
Dado esagonale M8
414 200735 1.39 1.70
Vite a testa esagonale sc DIN933 M5x12 8.8 A3F
415 400563 1.39 1.70
Parte della Maniglia
416 488523 2.64 3.22
Gamba CS 50 EBG
417 10020002 11.69 14.26
Vite Esagonale M8 X 75
418 400309 1.51 1.84
Vite M6 x 12
419 449888 1.39 1.70
Vite Esagonale M8 X 75
420 400309 1.51 1.84
Parte superiore della Maniglia
421 447534 1.78 2.17
Dado esagonale M8
422 200735 1.39 1.70
Vite a testa esagonale sc DIN933 M5x12 8.8 A3F
423 400563 1.39 1.70
Parte della Maniglia
424 488523 2.64 3.22
PIEDE IN GOMMA
425 465163 3.30 4.03
Curva di regolazione
426 448178 2.51 3.06
Piede M12x100 TURBO II
427 465883 13.07 15.95
PULSANTE ROTATORIO ET-BG CS50/70
428 10494664 2.77 3.38
STRISCIA
701 465145 1.66 2.03
BAG FOR CS 50 EBG
702 10032097 27.83 33.95
Vite a testa quadra M6 x 40
703 228534 1.39 1.70
Boccola Distanziatrice
704 448066 8.52 10.39
Vite M6 x 12
705 449888 1.39 1.70
Maniglia TSC 55
706 487893 7.66 9.35
Supporto di serraggio CS 70
707 10031568 14.16 17.28
Bussola 6 x 36 mm
708 400289 1.39 1.70
Molla compressione
709 448064 1.85 2.26
FERMAGLIO PER CAVO
710 204748 38.36 46.80
Manopola rotativa M6
711 483350 6.67 8.14
Manopola rotativa M6
712 483350 6.67 8.14
Supporto AP-KA 65
713 489181 26.86 32.77
Pulsante rotativo D34 M6/8T blu
714 440713 2.71 3.31
Asta filettata
715 464525 1.39 1.70
Disco DIN 125-B-6,4-140 HV
716 228546 1.39 1.70
Pulsante rotativo D34 M6/8T blu
717 487755 8.45 10.31
Disco
718 448471 3.30 4.03
Vite a testa svasata M4 x 8
719 219043 1.39 1.70
Vite a testa cilindrica
720 448065 4.03 4.92
Scala graduata FSK 670
721 488156 21.78 26.57
Sezione girevole CS 70 EB ET-BG
722 10699976 43.56 53.14
Segmento orientabile
722 448014 30.13 36.76
Spinotto DIN 7346-5x12-ST
723 228692 1.39 1.70
Piastra di serraggio CS 50 EB
724 10023711 4.68 5.71
profilo guida CS 50 ET-BG
725 10703140 30.37 37.05
profilo di arresto CS 50 ET-BG
726 10703085 37.15 45.32
Profilo di arresto CS 50 EB
726 10023710 35.21 42.96
Pezzo a Y
727 450575 24.68 30.11
Tubo Ø 27 x 2 M
728 459250 43.44 53.00
Tubo Ø 36 x 1,5 m
729 459251 43.44 53.00
Nessuna informazione disponibile, non ordinabile
730 202346
Manicotto di collegamento Antistatico
731 452358 25.29 30.85
Scivolo CS 70 EB
732 10023700 8.98 10.96
Dispositivo di sicurezza CS 50 EBG
733 10023759 49.37 60.23
FERMAGLIO PER CAVO
734 450158 1.85 2.26
Pezzo scivolante CS 70 LA
735 450031 4.22 5.15
Vite a testa ovale PT-4,0x20-KT15
736 228567 1.39 1.70

Ci sono 0 articoli nel tuo carrello.
