Qui troverai tutte le parti e i disegni disponibili del 'Festool 491303 ( CS70EB(PRECISIO) )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Festool 491303 ( CS70EB(PRECISIO) )

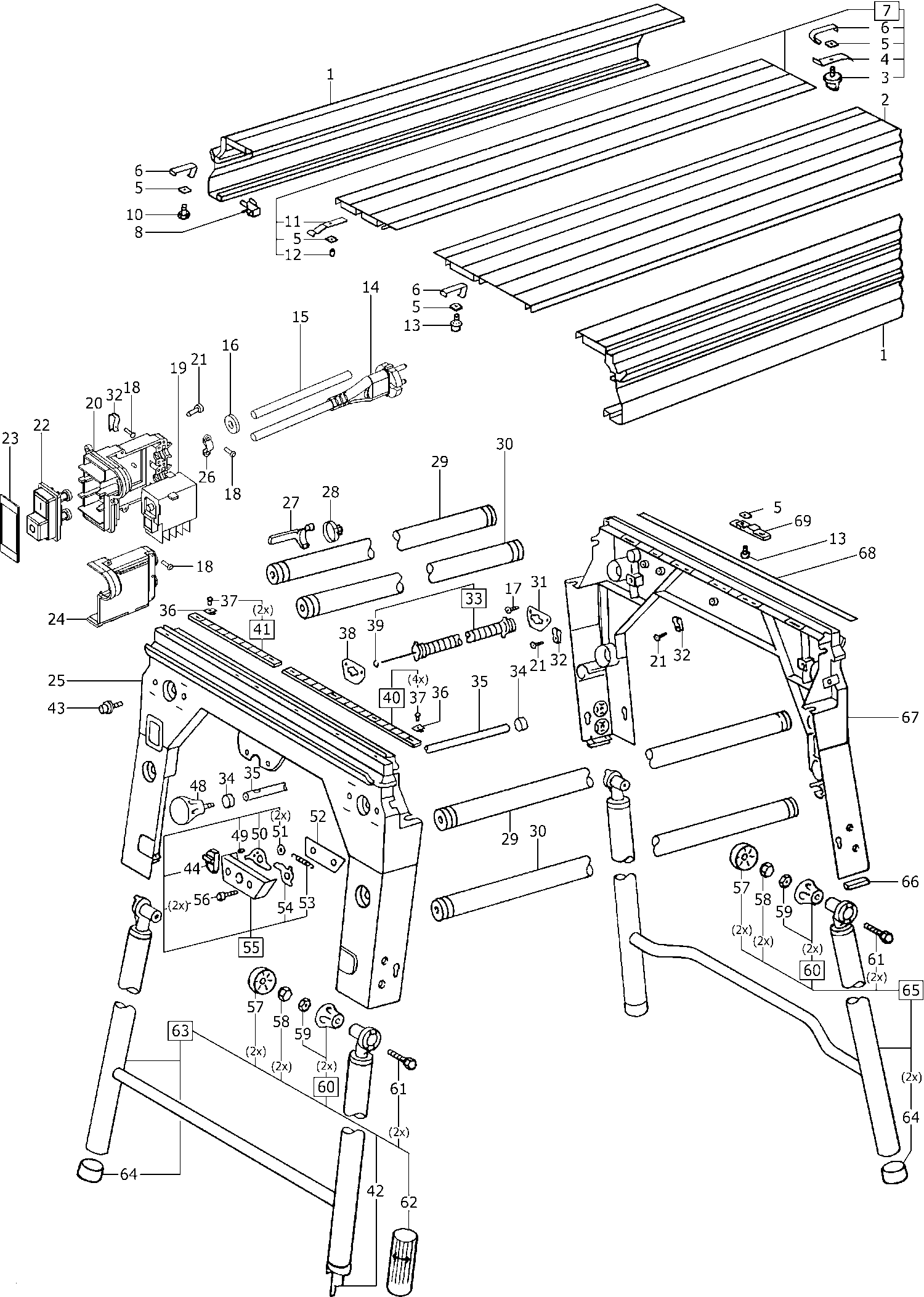

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Elenco parti di ricambio del modello Festool 491303 ( CS70EB(PRECISIO) )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA

Interruttore A Slitta
1 445867 69.33 84.58

Nessuna informazione disponibile, non ordinabile
2 445866

Pulsante rotativo D34 M6/8T blu
3 482110 2.18 2.66

Freno
4 448234 4.36 5.32

Dado quadrato DIN 557-M6-05
5 228566 1.39 1.70

Molla
6 447262 1.39 1.70

Inserto superiore del tavolo CS 70 ET-BG
7 488160 80.34 98.01

FERMAGLIO PER CAVO
8 449080 2.38 2.90

Disco DIN 125-B-6,4-140 HV
9 228546 1.39 1.70

Vite M6 x 12
10 450682 1.92 2.34

Molla a Balia
11 448233 2.11 2.57

Vite filettata M6 x 10
12 772405 1.39 1.70

Vite M6 x 12
13 449888 1.39 1.70

Cavo Eu
14 458753 24.80 30.26

CAVO DI TRAINO CS 70
15 458756 24.80 30.26

Anello di gomma
16 458613 1.39 1.70

Vite a testa bombata M4 x 16
17 219075 1.39 1.70

Vite a testa ovale 3,5 x 14 mm
18 228584 1.39 1.70

Contattore TURBO II
19 455695 39.08 47.68

Cassa dell'interruttore
20 447703 8.90 10.86

Vite a testa ovale M4x12-TAPTITE-T15
21 228509 1.39 1.70

Depressore HK 85
22 490211 10.16 12.40

Guarnizione LEX 3
23 447768 1.39 1.70

Coperchio dell'interruttore
24 447704 5.02 6.12

Portale CS 50
25 462419 162.50 198.25

Morsetto per cavi KS 60 E
26 439288 1.39 1.70

Portacavo TSC 55
27 449273 2.51 3.06

FERMAGLIO PER CAVO
28 400428 3.77 4.60

Tubo CS 50 EBG
29 459286 57.11 69.67

Tubo portante
30 459287 57.84 70.56

Piastra di supporto KA-UG
31 448236 2.11 2.57

FERMAGLIO PER CAVO
32 458614 1.39 1.70

AMMORTIZZATORE
33 488139 43.08 52.56

Buffer
34 447528 1.72 2.10

Tirante DF 700
35 487568 54.81 66.87

Dado a piastra
36 448477 1.39 1.70

Vite a lente 2,5 x 8 mm
37 400444 1.39 1.70

Piastra di supporto KA-UG
38 448236 2.11 2.57

Disco
39 222490 1.39 1.70

Scala graduata FSK 670
40 488138 18.76 22.89

Scala graduata FSK 670
41 488137 15.12 18.45

Curva di regolazione
42 448178 2.51 3.06

Vite M8 x 25
43 450683 1.58 1.93

Maniglia TSC 55
44 446974 1.92 2.34

Maniglia TSC 55
48 487569 11.28 13.76

Pezzo di pressione della molla
49 400286 4.22 5.15

Leva KA 65
50 446669 3.83 4.67

MANICOTTO FILETTATO
51 449122 1.39 1.70

PIASTRA DI MONTAGGIO
52 447789 6.79 8.28

Molla di tiro
53 447263 1.39 1.70

Leva di blocco HKC 55
54 702066 6.00 7.32

GUIDA
55 488140 33.64 41.04

Vite a testa cilindrica DIN 912-M6x25-10.9
56 200128 1.39 1.70

Parte superiore della Maniglia
57 447534 1.78 2.17

Dado esagonale M8
58 200735 1.39 1.70

Dado esagonale M8
59 200719 1.39 1.70

Parte della Maniglia
60 488523 2.64 3.22

Vite Esagonale M8 X 75
61 400309 1.51 1.84

Piede M12x100 TURBO II
62 465883 13.07 15.95

Gamba pieghevole CS 70 ET-BG
63 499888 89.90 109.68

PIEDE IN GOMMA
64 465163 3.30 4.03

Gamba pieghevole CS 70 ET-BG
65 499889 81.43 99.34

PIEDE IN GOMMA
66 701230 4.88 5.95

Portale CS 50
67 462420 162.50 198.25

Etichetta
68 448251 6.60 8.05

Fermata limite DF500
69 448118 2.04 2.49

Chiave a Bussola Esagonale
81 450935 2.45 2.99

Copertura TURBO II
82 488152 53.24 64.95

CAPPUCCIO PROTETTIVO
83 460737 30.37 37.05

Vite a testa cilindrica M6 x 20
84 228612 1.39 1.70

Boccola a flangia KS 60 E
85 449159 3.62 4.42

Protezione antischiacciamento
86 448695 1.92 2.34

Elettronica di regolazione 230 V
93 487681 140.60 171.53

Telaio di sigillatura
94 447584 5.62 6.86

Poti
95 487466 12.34 15.05

Vite a testa ovale 3,5 x 10 mm
96 219031 1.39 1.70

Connessione dell'estrattore LHS 225 EQ
98 446588 2.64 3.22

COPERTURA
99 488155 37.63 45.91

Vite a testa bombata 3,5 x 25 mm
100 219068 1.39 1.70

Ruota di regolazione KS 60
101 447115 4.68 5.71

Flangia di serraggio VN-HK 85
102 488151 65.70 80.15

Vite con collare M8 X 15
103 446370 8.84 10.78

Molla a disco KS 60 E
106 444235 1.58 1.93

Piastra di guida
107 450055 4.09 4.99

Elemento di connessione KS 60
108 488149 128.99 157.37

Stop mandrino
109 488150 23.35 28.49

Vite a testa ovale M4 x 10
110 228582 1.39 1.70

Anello di bloccaggio
111 219855 1.39 1.70

CUSCINETTO A SFERE OSC 18
112 789595 9.24 11.27

Mandrino CS 70EBG ET-BG
113 10666107 50.46 61.56

CUSCINETTO A SFERE OSC 18
114 400467 19.48 23.77

Ruota Cinghia Dentata
115 445880 34.48 42.07

Dado M10
117 451484 1.45 1.77

Condotta d'aria
118 446473 8.45 10.31

Striscia di feltro
119 447962 1.45 1.77

Copertura del motore
120 446469 8.64 10.54

Cinghia Dentata Z=75
121 488135 52.88 64.51

Nessuna informazione disponibile, non ordinabile
122 485802

Disco di trasmissione
123 446937 1.51 1.84

Ruota Cinghia Dentata
124 445878 33.64 41.04

Copertura TURBO II
125 447710 6.41 7.82

INGRANAGGIO
126 491936 28.92 35.28

Anello di bloccaggio
127 771483 1.39 1.70

Disco
128 449203 2.38 2.90

CUSCINETTO A SFERE OSC 18
129 789775 9.24 11.27

BARRA TOMMY
131 202846 38.36 46.80

Bussola a ugello
132 400254 8.05 9.82

Disco
133 446474 6.79 8.28

Rondella di compensazione AGC 18
134 488465 11.62 14.18

Anello di bloccaggio
135 200414 1.39 1.70

PIASTRA DI SUPPORTO
137 446704 7.26 8.86

Vite a testa cilindrica DIN 912-M5x18-8.8
138 202824 1.39 1.70

Dado esagonale M5
139 200717 1.39 1.70

Segmento di lamiera
140 446147 6.94 8.47

Segmento orientabile
141 488148 113.01 137.87

Vite a testa bombata M4 x 16
142 219075 1.39 1.70

Segmento del dente CS 70 EB
143 202847 9.17 11.19

Bussola Du
144 400253 1.98 2.42

Spinotto cilindrico 2,5 M 6X34
145 400097 1.45 1.77

Bussola Du
146 400253 1.98 2.42

Elemento di connessione KS 60
147 446146 1.51 1.84

Tachimetro
148 487467 7.85 9.58

Anello di tenuta
149 447750 4.49 5.48

Spazzola di carbone (paio) 230v
150 488134 37.63 45.91

Portaspazzole (coppia) 230v
151 488136 44.29 54.03

Telaio del motore AG 125-14 DE
152 446309 16.58 20.23

Magnete del campo 230 V
153 493503 89.42 109.09

Anello dell'asse
154 438613 1.39 1.70

CUSCINETTO A SFERE OSC 18
155 228559 4.30 5.25

Indotto 230 V
156 493504 205.22 250.37

CUSCINETTO A SFERE OSC 18
157 219021 11.42 13.93

Disco guida aria HK 85
158 469886 2.90 3.54

Vite a testa cilindrica 5,0 x 80 mm
159 400264 1.39 1.70

Ventola Sunon PMD2412PMB1-A
160 486880 6.14 7.49

Anello O
161 400488 1.39 1.70

Vite a testa ovale M5 x 40
162 400255 1.39 1.70

Dado esagonale M8
163 200719 1.39 1.70

MANICOTTO DI SERRAGGIO 3X10
164 400259 1.39 1.70

Ruota Cinghia Dentata
165 445877 15.25 18.60

Flangia del motore
166 451454 40.78 49.75

Motore 230 V
167 488153 429.07 523.47

Anello labiale
168 447968 2.11 2.57

Cassetta del rivestimento DUO 110 - Set
169 488154 18.63 22.73

Manopola di rotazione CS 70
171 10734068 2.18 2.66

Anello di tenuta
172 449830 1.39 1.70

COPERTURA
173 447997 3.83 4.67

Cartuccia filtro LFP-D-MIDI- 5M
174 447995 17.79 21.70

Coperchio del alloggiamento
175 447996 7.52 9.17

Assortimento di fili
176 488440 23.84 29.08

Anello O
177 442413 1.39 1.70

Protezione antischiacciamento
178 448694 2.77 3.38

Nessuna informazione disponibile, non ordinabile
179 xxx

Nessuna informazione disponibile, non ordinabile
180 xxx

Morsetto per cavo RTK-S
181 431899 1.39 1.70

Piastra di cuneo di divisione
182 445927 6.67 8.14

Vite a testa cilindrica M8 x 16
183 774346 1.39 1.70

Coltello divisorio CS 50 EBG
184 710662 46.10 56.24

Cuneo spaziatore hol CS 70 ET-BG
185 488158 81.68 99.65

Vite a testa cilindrica M6 x 14
186 209354 1.39 1.70

Prendere il cuneo di divisione
187 445926 14.52 17.71

Boccola a flangia KS 60 E
188 447555 1.85 2.26

Bullone
190 447358 2.57 3.14

Coppia
191 446528 1.92 2.34

Disco
192 447702 2.24 2.73

Anello di bloccaggio
193 200615 1.39 1.70

Pezzo di pressione della molla
194 400287 5.02 6.12

Nessuna informazione disponibile, non ordinabile
201 202346

Profilo di arresto CS 70 ET-BG
202 10711280 28.19 34.39

Profilo Cs 70
203 465708 31.34 38.23

Piastra di serraggio CS 50 EB
204 10023711 4.68 5.71

Segmento orientabile
205 448014 30.13 36.76

Scala graduata FSK 670
206 488156 21.78 26.57

Vite a testa lenticolare M4 X 6
207 400348 1.39 1.70

Vite a testa cilindrica
208 448065 4.03 4.92

Disco
209 448471 3.30 4.03

Pulsante rotativo D34 M6/8T blu
210 487755 8.45 10.31

Pulsante rotativo D34 M6/8T blu
211 440713 2.71 3.31

Vite a testa svasata M4 x 8
212 219043 1.39 1.70

Asta filettata
213 464525 1.39 1.70

Vite a testa cilindrica M6 x 12
214 200684 1.39 1.70

Supporto AP-KA 65
215 489181 26.86 32.77

Spinotto DIN 7346-5x12-ST
218 228692 1.39 1.70

Vite a testa quadra M6 x 40
219 228534 1.39 1.70

Boccola Distanziatrice
220 448066 8.52 10.39

Staffa di arresto
221 488433 40.78 49.75

Supporto di serraggio CS 70
222 10031568 14.16 17.28

Maniglia TSC 55
223 487893 7.66 9.35

Bussola 6 x 36 mm
224 400289 1.39 1.70

Molla compressione
225 448064 1.85 2.26

Manopola rotativa M6
226 483350 6.67 8.14

Tubo Ø 27 x 2 M
227 459250 43.44 53.00

Tubo Ø 36 x 1,5 m
228 459251 43.44 53.00

Pezzo a Y
229 450575 24.68 30.11

RUOTA
230 488868 40.90 49.90

RUOTA
231 488867 38.84 47.38

Rullo cilindrico
232 488870 29.64 36.16

Fronte della carrozza
233 497195 73.93 90.19

Vite a testa cilindrica M6 x 40
234 228653 1.39 1.70

Vite a testa svasata M4 x 25
235 400257 1.39 1.70

Vite esagonale M8 x 60
236 400382 1.39 1.70

Manicotto di collegamento Antistatico
237 452358 25.29 30.85

Maniglia TSC 55
238 487555 7.13 8.70

Scala graduata FSK 670
239 446467 13.19 16.09

Maniglia rotante
240 446063 8.38 10.22

Etichetta
241 447577 1.92 2.34

Molla di tiro
242 447263 1.39 1.70

Fermo finale
243 449868 7.73 9.43

Maniglia TSC 55
244 449869 1.85 2.26

Vite a testa cilindrica DIN 912-M5x18-8.8
245 202824 1.39 1.70

Dado eccentrico
246 449928 7.13 8.70

Manovella di azionamento
247 488159 16.58 20.23

Dado esagonale M6
248 228541 1.39 1.70

Rondella elastica
249 200588 1.39 1.70

Anello di regolazione LEX 3
250 400884 1.39 1.70

Mandrino CSP 132 E vollst.
251 488271 34.97 42.66

MANICOTTO
252 446470 5.15 6.28

Disco
253 446472 3.04 3.71

Indicatore DF 700
254 446468 2.38 2.90

Inserto in feltro WCR ET-BG
255 451917 1.39 1.70

Inserto in feltro WCR ET-BG
256 451918 1.39 1.70

Piastra di spogliatura
257 496821 18.39 22.44

Rondella elastica
258 447961 1.78 2.17

Piastra di spogliatura
259 496820 13.07 15.95

Anello di bloccaggio
260 200618 1.39 1.70

RUOTA
261 488869 45.86 55.95

INGRANAGGIO
262 446072 3.77 4.60

Disco
263 447702 2.24 2.73

Vite a testa ovale PT-4,0x20-KT15
264 228567 1.39 1.70

Molla di tiro
265 447263 1.39 1.70

Cuscinetto di supporto
266 465449 9.31 11.36

Spinotto cilindrico 2,5 M 6X34
267 400260 1.39 1.70

Leva KA 65
268 446671 1.85 2.26

Disco DIN 125-A-4,3-140 HV
269 228542 1.39 1.70

Flangia OS 400 EQ
270 488147 26.86 32.77

Portante LA-DF 500
271 497196 49.13 59.94

Dado esagonale M8
272 200719 1.39 1.70

Disco DIN 125-B-8,4-140 HV
273 228601 1.39 1.70

Scivolo CS 70 EB
274 450199 6.60 8.05

FERMAGLIO PER CAVO
275 450158 1.85 2.26

Dispositivo di sicurezza CS 50 EBG
276 492132 27.95 34.10

Ci sono 0 articoli nel tuo carrello della spesa.
