Qui troverai tutte le parti e i disegni disponibili del 'Festool 204651 ( BS75ESR230V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Festool 204651 ( BS75ESR230V )

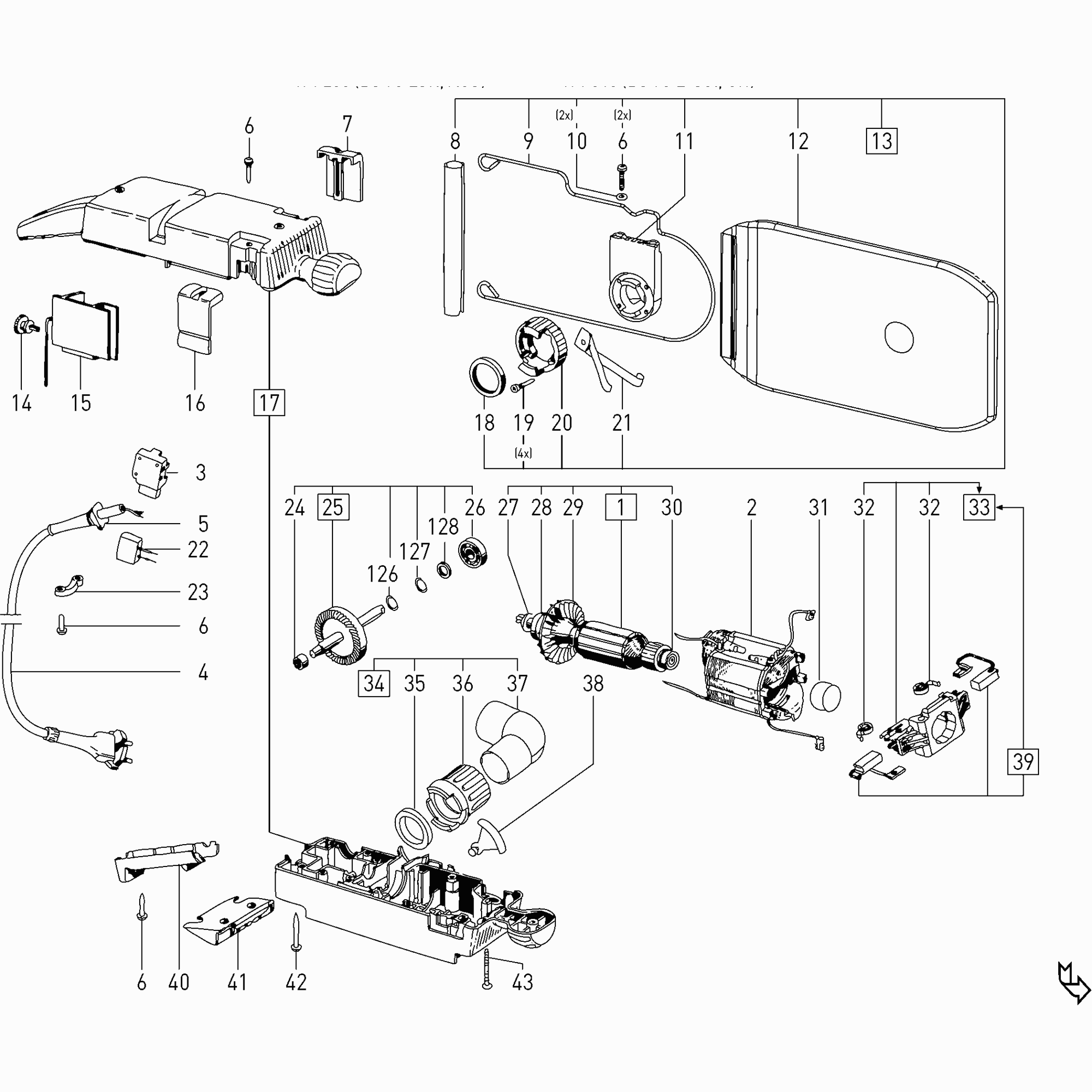

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Festool 204651 ( BS75ESR230V )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Indotto 230 V
1 490724 80.22 97.87
Magnete del campo 230 V
2 491213 48.52 59.19
Interruttore 230 V
3 492638 23.72 28.94
Cavo di rete Eu
4 460463 24.32 29.67
Manicotto del cavo
5 459847 2.45 2.99
Vite a testa ovale 4,0 x 16 mm
6 228713 1.39 1.70
COPERTURA
7 462003 4.62 5.64
FERMAGLIO PER CAVO
8 460254 6.26 7.64
Arco ISC 240 Wire
9 460218 15.12 18.45
Nessuna informazione disponibile, non ordinabile
10 761519
GHIERA
11 460302 7.46 9.10
SACCO FILTRO
12 460219 22.38 27.30
STOFZAK AS-BS75/BS105
13 490819 35.64 43.48
Ruota di regolazione KS 60
14 462298 4.88 5.95
Elettronica 220v
15 492162 54.09 65.99
COPERTURA
16 463003 5.02 6.12
Telaio del motore AG 125-14 DE
17 491512 74.54 90.94
Anello di tenuta
18 514020 1.51 1.84
Vite a testa ovale PT-4,0x20-KT15
19 228567 1.39 1.70
Adattatore CMS-OF
20 460300 8.32 10.15
Molla a Balia
21 518891 8.18 9.98
MORSETTO DEL CAVO
23 761618 1.39 1.70
Manicotto ad ago AGC 18
24 415839 4.62 5.64
Albero del cambio KS 60 E
25 490864 70.18 85.62
CUSCINETTO A SFERE OSC 18
26 789575 6.34 7.73
Flangia di serraggio VN-HK 85
27 462444 5.21 6.36
CUSCINETTO A SFERE OSC 18
28 789575 6.34 7.73
Ventola Sunon PMD2412PMB1-A
29 761708 3.56 4.34
CUSCINETTO A SFERE OSC 18
30 400680 5.21 6.36
Anello di gomma
31 450508 1.39 1.70
Molla di torsione TSF 55
32 460275 5.41 6.60
Ponte di cuscinetto
33 490917 28.19 34.39
AANZUIGADAPTER AA-BS75/BS105
34 490818 18.20 22.20
Anello di tenuta
35 459873 1.39 1.70
Adattatore CMS-OF
36 459852 9.50 11.59
Pezzo angolare KS 60
37 459897 4.22 5.15
Guida dell'aria
38 460159 2.24 2.73
Spazzola di carbone (paio) 230v
39 490918 10.56 12.88
COPERTURA
40 463004 4.56 5.56
GUIDA
41 463001 5.02 6.12
Vite a lente 4,0 x 30 mm
42 400528 1.39 1.70
Vite per lamiera con testa a lente 3,9 x 50 mm
43 432776 1.39 1.70
Dado quadrato M5
44 400701 1.98 2.42
Rondella dentellata DIN 6797-A-3,2
45 761542 1.39 1.70
Cavalletto
46 490914 37.99 46.35
Vite M5 x 14
47 400569 1.39 1.70
Puleggia cinghia dentata
48 731968 9.50 11.59
Conducente
49 511935 2.64 3.22
Disco DIN 125-A-4,3-140 HV
50 228542 1.39 1.70
Vite a brugola M4 x 10
51 147117 8.98 10.96
Scatola del cambio ISC 240 ET-BG
52 460683 4.49 5.48
RULLO DI TRASCINAMENTO
53 490900 72.84 88.86
Rondella di supporto S 12,1x21x1 DIN 988
64 514527 1.39 1.70
Puleggia cinghia dentata
65 731967 13.19 16.09
Vite Esagonale M4 X 10 Lh
66 421464 9.37 11.43
Cinghia dentata piana
67 729418 17.67 21.56
TRASMISSIONE A CINGHIA
68 490919 44.41 54.18
Vite a testa bombata per lamiera 3,9 x 13 mm
69 203796 1.39 1.70
Disco di gomma
70 629057 1.39 1.70
Maniglia TSC 55
71 460129 2.51 3.06
Vite a testa esagonale DIN 933-M6x40-8.8
72 228619 1.39 1.70
Disco
73 459936 1.39 1.70
Rondella di Attrito
74 227668 2.45 2.99
Custodia cinghia BS 75 E ET-BG
75 10245557 97.28 118.68
SCHUURZOOL SU/GG-BS75
76 490823 16.14 19.69
Binario TSF 55 EBQ
77 228036 1.39 1.70
Vite a testa ovale M4x8-TAPTITE-T15
78 228570 1.39 1.70
Cavalletto
79 490913 42.47 51.81
Molla
80 701424 9.64 11.76
Disco DIN 125-B-5,3-140 HV
81 761515 1.39 1.70
Vite a testa cilindrica DIN 912-M5x18-8.8
82 202824 1.39 1.70
Molla compressione
83 229792 2.11 2.57
Disco
84 227552 1.92 2.34
ANGOLO
85 512222 13.07 15.95
Disco
86 459937 1.39 1.70
Arco ISC 240 Wire
87 512230 13.55 16.53
Molla compressione
88 229784 1.39 1.70
Disco
89 227641 1.39 1.70
BARRA TOMMY
90 649066 15.37 18.75
Leva KA 65
91 227536 5.68 6.93
Rivetto Tubolare DIN 7340-A5x0,5x8-ST
92 413003 2.51 3.06
Rondella elastica
93 200588 1.39 1.70
Rotella di regolazione
94 490912 34.85 42.52
Vite a testa ovale M6x50 DIN 7985-4.8
95 10016393 1.39 1.70
Disco
96 418269 1.39 1.70
Vite spina
97 534471 1.72 2.10
Vite a testa bombata 4,0 x 12 mm
98 219071 1.39 1.70
Telaio per levigatura BS 75
99 460153 45.86 55.95
Telaio per levigatura BS 75
99 10204901 42.11 51.37
SPAZZOLA
100 534358 12.58 15.35
STRISCIA
101 534420 1.45 1.77
Dado esagonale M5
102 761511 1.39 1.70
CERNIERA
103 534463 1.58 1.93
CERNIERA
104 465015 2.64 3.22
VALVOLA
105 534382 1.58 1.93
Boccola a flangia KS 60 E
106 534439 1.45 1.77
Molla di torsione TSF 55
107 538841 3.04 3.71
BARRA TOMMY
108 460013 4.42 5.39
Molla di torsione TSF 55
109 534412 2.38 2.90
Ruota eccentrica
110 534390 2.90 3.54
Vite moletta STM 1800
111 460134 14.04 17.13
Anello O
114 200052 1.39 1.70
PIEDE IN GOMMA
122 10004992 9.77 11.92
Manopola di rotazione CS 70
123 10734068 2.18 2.66
Piede
124 10005040 25.29 30.85
Binario TSF 55 EBQ
125 637416 4.82 5.88
Anello di regolazione LEX 3
126 782510 1.39 1.70
Disco
127 761527 1.39 1.70
Disco
128 761526 1.39 1.70
