Qui troverai tutte le parti e i disegni disponibili del 'Festool 204647 ( BS105E230V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

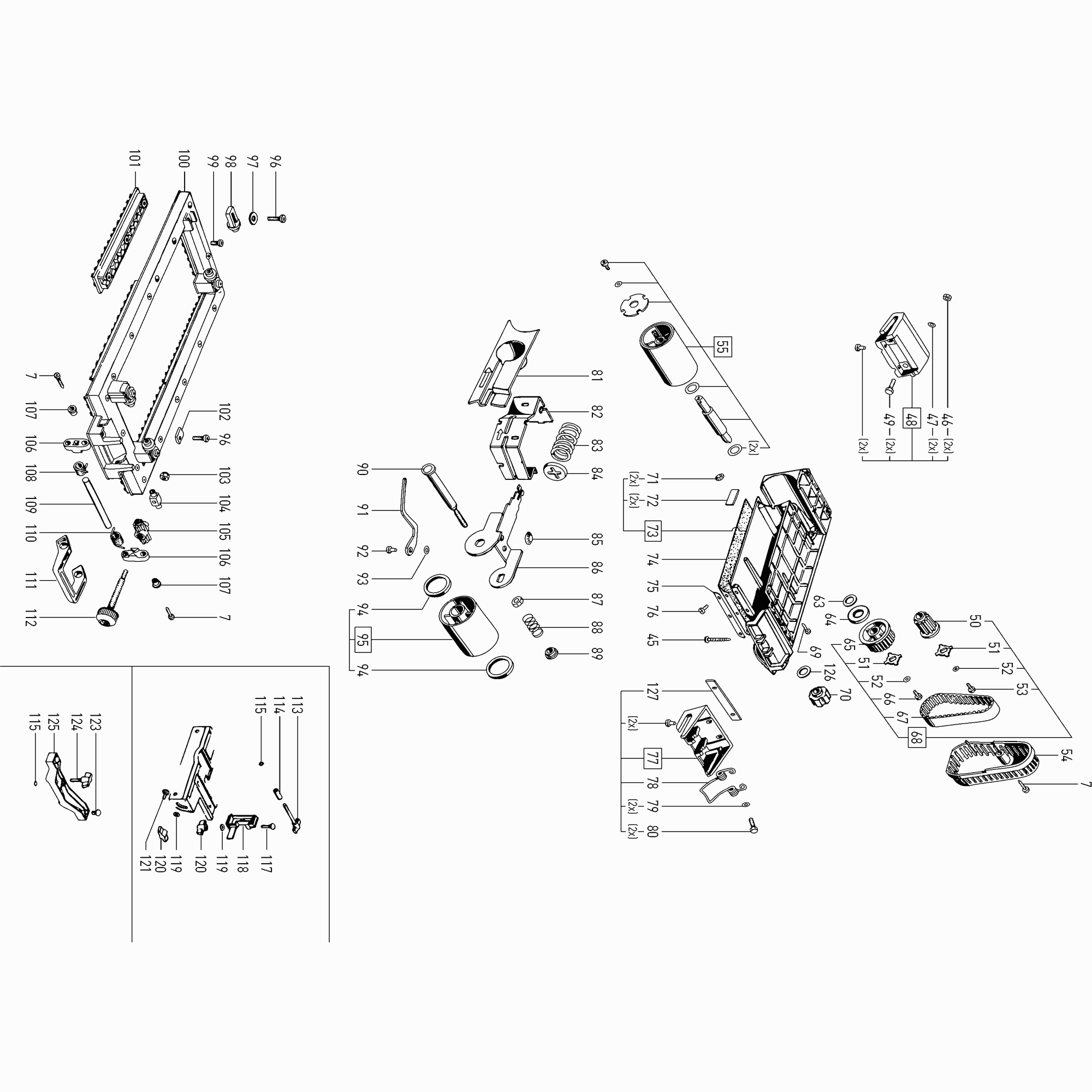

Disegno tecnico del modello Festool 204647 ( BS105E230V )
Elenco parti di ricambio del modello Festool 204647 ( BS105E230V )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Indotto 230 V | ||||
1 | 490743 | 125.48 | 153.09 | |
Assemblea di campo DF 700 EQ 230V ET-BG | ||||
2 | 491207 | 49.73 | 60.67 | |
Interruttore 230 V | ||||
3 | 492638 | 23.72 | 28.94 | |
Cavo di rete Eu | ||||
4 | 460463 | 24.32 | 29.67 | |
Manicotto del cavo | ||||
5 | 459847 | 2.45 | 2.99 | |
COPERTURA | ||||
6 | 463948 | 7.92 | 9.66 | |
Vite a testa ovale 4,0 x 16 mm | ||||
7 | 228713 | 1.39 | 1.70 | |
Portaspazzole (coppia) 120-230v | ||||
8 | 490936 | 17.54 | 21.40 | |
COPERTURA | ||||
9 | 460674 | 8.18 | 9.98 | |
FERMAGLIO PER CAVO | ||||
10 | 460254 | 6.26 | 7.64 | |
Arco ISC 240 Wire | ||||
11 | 460218 | 15.12 | 18.45 | |
Nessuna informazione disponibile, non ordinabile | ||||
12 | 761519 | |||
GHIERA | ||||
13 | 460302 | 7.46 | 9.10 | |
SACCO FILTRO | ||||
14 | 460219 | 22.38 | 27.30 | |
STOFZAK AS-BS75/BS105 | ||||
15 | 490819 | 35.64 | 43.48 | |
COPERTURA | ||||
16 | 460675 | 8.32 | 10.15 | |
Spazzola di carbone (paio) 230v | ||||
17 | 490929 | 25.53 | 31.15 | |
Telaio del motore AG 125-14 DE | ||||
18 | 491241 | 58.81 | 71.75 | |
Anello di tenuta | ||||
19 | 514020 | 1.51 | 1.84 | |
Vite a testa ovale PT-4,0x20-KT15 | ||||
20 | 228567 | 1.39 | 1.70 | |
Adattatore CMS-OF | ||||
21 | 460300 | 8.32 | 10.15 | |
Molla a Balia | ||||
22 | 518891 | 8.18 | 9.98 | |
MORSETTO DEL CAVO | ||||
24 | 761618 | 1.39 | 1.70 | |
Elettronica 230 V | ||||
25 | 492334 | 54.81 | 66.87 | |
Ruota di regolazione KS 60 | ||||
26 | 469587 | 5.09 | 6.21 | |
Manicotto ad ago AGC 18 | ||||
27 | 415839 | 4.62 | 5.64 | |
Albero del cambio KS 60 E | ||||
28 | 490928 | 95.11 | 116.03 | |
CUSCINETTO A SFERE OSC 18 | ||||
29 | 425575 | 10.69 | 13.04 | |
Anello O | ||||
30 | 426768 | 1.39 | 1.70 | |
Rondella di supporto S 12,1x21x1 DIN 988 | ||||
31 | 581410 | 2.90 | 3.54 | |
Flangia di serraggio VN-HK 85 | ||||
32 | 581550 | 8.11 | 9.89 | |
CUSCINETTO A SFERE OSC 18 | ||||
33 | 400065 | 8.38 | 10.22 | |
Ventola Sunon PMD2412PMB1-A | ||||
34 | 581569 | 7.46 | 9.10 | |
CUSCINETTO A SFERE OSC 18 | ||||
35 | 401550 | 9.37 | 11.43 | |
Ponte di cuscinetto | ||||
36 | 462309 | 2.98 | 3.64 | |
AANZUIGADAPTER AA-BS75/BS105 | ||||
37 | 490818 | 18.20 | 22.20 | |
Anello di tenuta | ||||
38 | 459873 | 1.39 | 1.70 | |
Adattatore CMS-OF | ||||
39 | 459852 | 9.50 | 11.59 | |
Pezzo angolare KS 60 | ||||
40 | 459897 | 4.22 | 5.15 | |
Guida dell'aria | ||||
41 | 460677 | 7.99 | 9.75 | |
COPERTURA | ||||
42 | 460676 | 8.78 | 10.71 | |
Guida di Polvere | ||||
43 | 460673 | 8.64 | 10.54 | |
Vite per lamiera con testa a lente 3,9 x 50 mm | ||||
44 | 432776 | 1.39 | 1.70 | |
Vite a lente 4,0 x 30 mm | ||||
45 | 400528 | 1.39 | 1.70 | |
Dado quadrato M5 | ||||
46 | 400701 | 1.98 | 2.42 | |
Rondella dentellata DIN 6797-A-3,2 | ||||
47 | 761542 | 1.39 | 1.70 | |
Cavalletto | ||||
48 | 490931 | 59.17 | 72.19 | |
Vite M5 x 14 | ||||
49 | 400569 | 1.39 | 1.70 | |
Puleggia cinghia dentata | ||||
50 | 706450 | 15.37 | 18.75 | |
Conducente | ||||
51 | 227544 | 2.64 | 3.22 | |
Disco | ||||
52 | 266302 | 1.39 | 1.70 | |
Vite a Cilindro M5 x 12 | ||||
53 | 761437 | 1.39 | 1.70 | |
Tappo | ||||
54 | 460820 | 6.67 | 8.14 | |
RULLO DI TRASCINAMENTO | ||||
55 | 490934 | 76.71 | 93.59 | |
Rondella di supporto S 12,1x21x1 DIN 988 | ||||
63 | 227749 | 1.85 | 2.26 | |
Rondella in feltro D 20/14 2mm | ||||
64 | 761270 | 1.51 | 1.84 | |
Puleggia cinghia dentata | ||||
65 | 706469 | 17.91 | 21.85 | |
Vite cilindrica M5 x 12 Lh | ||||
66 | 411949 | 5.15 | 6.28 | |
Cinghia dentata piana | ||||
67 | 462072 | 20.09 | 24.51 | |
TRASMISSIONE A CINGHIA | ||||
68 | 490932 | 51.06 | 62.29 | |
Vite a testa bombata per lamiera 3,9 x 13 mm | ||||
69 | 203796 | 1.39 | 1.70 | |
Maniglia TSC 55 | ||||
70 | 460307 | 3.10 | 3.78 | |
Disco | ||||
71 | 459936 | 1.39 | 1.70 | |
Rondella di Attrito | ||||
72 | 227668 | 2.45 | 2.99 | |
Custodia cintura BS 105 ET-BG | ||||
73 | 205414 | 102.49 | 125.04 | |
SCHUURZOOL GRAF SU/GG-BS105 | ||||
74 | 490825 | 18.20 | 22.20 | |
Binario TSF 55 EBQ | ||||
75 | 581496 | 1.85 | 2.26 | |
Vite a testa ovale M4x8-TAPTITE-T15 | ||||
76 | 228570 | 1.39 | 1.70 | |
Cavalletto | ||||
77 | 490930 | 60.74 | 74.10 | |
Molla | ||||
78 | 701424 | 9.64 | 11.76 | |
Disco DIN 125-B-5,3-140 HV | ||||
79 | 761515 | 1.39 | 1.70 | |
Vite cilindrica M5 x 22 | ||||
80 | 400711 | 1.39 | 1.70 | |
Copertura TURBO II | ||||
81 | 460738 | 7.13 | 8.70 | |
ANGOLO | ||||
82 | 581321 | 14.16 | 17.28 | |
Molla compressione | ||||
83 | 581488 | 3.17 | 3.87 | |
Disco | ||||
84 | 227552 | 1.92 | 2.34 | |
Disco | ||||
85 | 459937 | 1.39 | 1.70 | |
Arco ISC 240 Wire | ||||
86 | 581313 | 18.03 | 22.00 | |
Dado esagonale M8 | ||||
87 | 200719 | 1.39 | 1.70 | |
Molla compressione | ||||
88 | 229784 | 1.39 | 1.70 | |
Disco | ||||
89 | 227641 | 1.39 | 1.70 | |
BARRA TOMMY | ||||
90 | 465070 | 32.31 | 39.42 | |
Leva KA 65 | ||||
91 | 227536 | 5.68 | 6.93 | |
Rivetto Tubolare DIN 7340-A5x0,5x8-ST | ||||
92 | 413003 | 2.51 | 3.06 | |
Rondella elastica | ||||
93 | 200588 | 1.39 | 1.70 | |
Rondella in feltro D 20/14 2mm | ||||
94 | 761269 | 2.45 | 2.99 | |
Rotella di regolazione | ||||
95 | 490933 | 44.53 | 54.33 | |
Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
96 | 10016393 | 1.39 | 1.70 | |
Disco | ||||
97 | 418269 | 1.39 | 1.70 | |
Vite spina | ||||
98 | 534471 | 1.72 | 2.10 | |
Vite a testa bombata 4,0 x 12 mm | ||||
99 | 219071 | 1.39 | 1.70 | |
Telaio per levigatura BS 75 | ||||
100 | 10205222 | 51.30 | 62.59 | |
SPAZZOLA | ||||
101 | 534358 | 12.58 | 15.35 | |
STRISCIA | ||||
102 | 534420 | 1.45 | 1.77 | |
Dado esagonale M5 | ||||
103 | 761511 | 1.39 | 1.70 | |
CERNIERA | ||||
104 | 534463 | 1.58 | 1.93 | |
CERNIERA | ||||
105 | 465015 | 2.64 | 3.22 | |
VALVOLA | ||||
106 | 534382 | 1.58 | 1.93 | |
Boccola a flangia KS 60 E | ||||
107 | 534439 | 1.45 | 1.77 | |
Molla di torsione TSF 55 | ||||
108 | 538841 | 3.04 | 3.71 | |
BARRA TOMMY | ||||
109 | 460013 | 4.42 | 5.39 | |
Molla di torsione TSF 55 | ||||
110 | 534412 | 2.38 | 2.90 | |
Ruota eccentrica | ||||
111 | 534390 | 2.90 | 3.54 | |
Vite moletta STM 1800 | ||||
112 | 460134 | 14.04 | 17.13 | |
Anello O | ||||
115 | 200052 | 1.39 | 1.70 | |
PIEDE IN GOMMA | ||||
123 | 10004992 | 9.77 | 11.92 | |
Manopola di rotazione CS 70 | ||||
124 | 10734068 | 2.18 | 2.66 | |
Piede | ||||
125 | 10005040 | 25.29 | 30.85 | |
Disco | ||||
126 | 461678 | 1.39 | 1.70 | |
Binario TSF 55 EBQ | ||||
127 | 637416 | 4.82 | 5.88 | |
Anello di regolazione LEX 3 | ||||
128 | 265616 | 1.39 | 1.70 | |
Anello di regolazione LEX 3 | ||||
129 | 416142 | 1.39 | 1.70 | |
Anello di regolazione LEX 3 | ||||
130 | 437811 | 1.39 | 1.70 |
