Qui troverai tutte le parti e i disegni disponibili di “Festool 691102 (AXP132E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

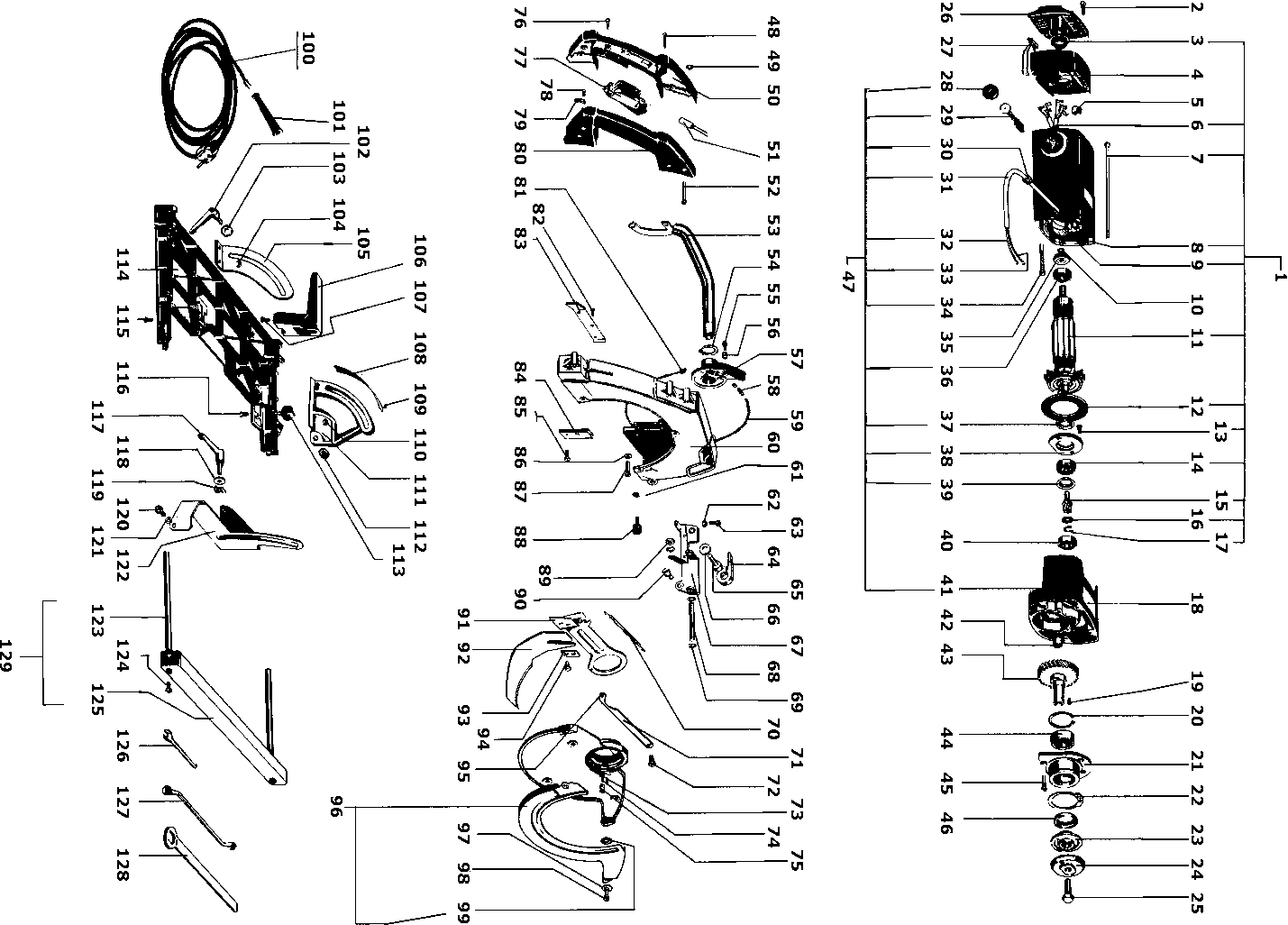

Disegni tecnici di Festool 691102 (AXP132E)
Elenco parti di Festool 691102 (AXP132E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | xxx | |||
| Vite a testa lenticolare M5 x 50 | ||||
| 2 | 774569 | 1.51 | 1.84 | |
| Anello dell'asse | ||||
| 3 | 714550 | 9.07 | 11.07 | |
| Elettronica di controllo TURBO II | ||||
| 4 | 624329 | 165.65 | 202.09 | |
| Manicotto di isolamento | ||||
| 5 | 781280 | 1.51 | 1.84 | |
| Tubo isolante | ||||
| 6 | 714570 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | xxx | |||
| Telaio del motore AG 125-14 DE | ||||
| 8 | 766971 | 152.70 | 186.29 | |
| Anello di bloccaggio | ||||
| 10 | 203270 | 1.51 | 1.84 | |
| Indotto | ||||
| 11 | 631811 | 239.82 | 292.58 | |
| Guida dell'aria | ||||
| 12 | 714445 | 13.92 | 16.98 | |
| Vite a testa svasata M5 x 16 | ||||
| 13 | 414417 | 1.51 | 1.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 789775 | 10.08 | 12.30 | |
| INGRANAGGIO | ||||
| 15 | 489812 | 42.59 | 51.96 | |
| INGRANAGGIO | ||||
| 15 | 457301 | 36.06 | 43.99 | |
| Anello di regolazione LEX 3 | ||||
| 16 | 437811 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | xxx | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | xxx | |||
| Chiavetta 34,8x11,5x4 | ||||
| 19 | 714489 | 2.09 | 2.55 | |
| Anello di bloccaggio | ||||
| 20 | 200635 | 3.02 | 3.68 | |
| Flangia del ingranaggio | ||||
| 21 | 442537 | 113.86 | 138.91 | |
| Anello di bloccaggio | ||||
| 22 | 771407 | 3.96 | 4.83 | |
| Flangia OS 400 EQ | ||||
| 23 | 611138 | 69.33 | 84.58 | |
| FLANGIA ESTERNA | ||||
| 24 | 714534 | 42.35 | 51.67 | |
| Vite a testa esagonale M12 x 30 | ||||
| 25 | 772660 | 1.51 | 1.84 | |
| Tappo | ||||
| 26 | 624725 | 11.81 | 14.41 | |
| Bobina di filo | ||||
| 27 | 482596 | 34.85 | 42.52 | |
| Portascovoli Cappuccio Piatto | ||||
| 28 | 298522 | 4.25 | 5.18 | |
| KIT DI SERVIZIO 115V | ||||
| 29 | 627029 | 45.25 | 55.20 | |
| Bussola DRC 12 | ||||
| 30 | 780598 | 2.09 | 2.55 | |
| Tubo isolante | ||||
| 31 | 714453 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | xxx | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | xxx | |||
| Vite a cilindro M5 X 88 | ||||
| 34 | 770429 | 2.59 | 3.16 | |
| Anello magnetico | ||||
| 35 | 483333 | 6.41 | 7.82 | |
| MANICOTTO | ||||
| 36 | 721310 | 8.35 | 10.19 | |
| Anello di tenuta | ||||
| 37 | 298468 | 8.42 | 10.27 | |
| COPERTURA | ||||
| 38 | 714563 | 21.42 | 26.13 | |
| Manicotto di imballaggio | ||||
| 39 | 714442 | 14.88 | 18.15 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 40 | 789573 | 9.36 | 11.42 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 41 | 764287 | 90.75 | 110.72 | |
| Bussola a ugello | ||||
| 42 | 410229 | 9.43 | 11.50 | |
| Mandrino CSP 132 E vollst. | ||||
| 43 | 10004415 | 73.81 | 90.05 | |
| CUSCINETTO A SFERA | ||||
| 44 | 228701 | 92.32 | 112.63 | |
| Vite a testa cilindrica M5 x 20 | ||||
| 45 | 203810 | 1.51 | 1.84 | |
| Anello di tenuta | ||||
| 46 | 780395 | 25.29 | 30.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | xxx | |||
| Vite 4 x 30 mm | ||||
| 48 | 625549 | 1.51 | 1.84 | |
| Dado esagonale M5 | ||||
| 49 | 200717 | 1.51 | 1.84 | |
| Maniglia TSC 55 | ||||
| 50 | 624295 | 10.66 | 13.01 | |
| CONDENSATORE | ||||
| 51 | 411599 | 10.80 | 13.18 | |
| Vite a testa ovale M5 x 40 | ||||
| 52 | 203740 | 1.51 | 1.84 | |
| Tubo CS 50 EBG | ||||
| 53 | 611106 | 70.30 | 85.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 200474 | |||
| Vite cilindrica M3x8 DIN 912-8.8 | ||||
| 55 | 200521 | 2.66 | 3.25 | |
| Staffa di arresto | ||||
| 56 | 714537 | 5.33 | 6.50 | |
| Leva del coperchio | ||||
| 57 | 624297 | 10.80 | 13.18 | |
| Molla compressione | ||||
| 58 | 201149 | 3.82 | 4.66 | |
| Cavo FSK 420 | ||||
| 59 | 611139 | 18.27 | 22.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 624303 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | xxx | |||
| Dado esagonale M5 | ||||
| 62 | 200717 | 1.51 | 1.84 | |
| Vite a testa cilindrica M5 x 20 | ||||
| 63 | 212501 | 1.51 | 1.84 | |
| Leva KA 65 | ||||
| 64 | 638405 | 73.45 | 89.61 | |
| Leva KA 65 | ||||
| 65 | 638405 | 73.45 | 89.61 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 66 | 219049 | 1.51 | 1.84 | |
| Piastra di supporto KA-UG | ||||
| 67 | 611102 | 28.92 | 35.28 | |
| Bullone di cuscinetto | ||||
| 68 | 714455 | 7.34 | 8.95 | |
| Anello di bloccaggio | ||||
| 69 | 200618 | 1.51 | 1.84 | |
| Molla di tiro | ||||
| 70 | 714562 | 15.73 | 19.19 | |
| Elemento di connessione KS 60 | ||||
| 71 | 714413 | 9.29 | 11.33 | |
| Vite a testa piatta M5 x 6 | ||||
| 72 | 772529 | 2.74 | 3.34 | |
| Protezione pendolo HK 85 | ||||
| 73 | 764285 | 118.10 | 144.08 | |
| Vite a testa cilindrica M3 x 12 | ||||
| 74 | 206935 | 1.51 | 1.84 | |
| Bullone | ||||
| 75 | 714538 | 9.29 | 11.33 | |
| Vite 4 x 25 mm | ||||
| 76 | 625545 | 1.51 | 1.84 | |
| Interruttore | ||||
| 77 | 624292 | 41.38 | 50.48 | |
| Vite a testa ovale 3,5 x 14 mm | ||||
| 78 | 228584 | 1.51 | 1.84 | |
| Morsetto per cavo RTK-S | ||||
| 79 | 431899 | 1.51 | 1.84 | |
| Maniglia TSC 55 | ||||
| 80 | 624294 | 10.73 | 13.09 | |
| Manicotto finale | ||||
| 81 | 714593 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | xxx | |||
| Segmento di lamiera | ||||
| 83 | 714417 | 12.01 | 14.65 | |
| GUIDA | ||||
| 84 | 714502 | 24.56 | 29.96 | |
| VITE A TESTA OVALE M5 X 10 | ||||
| 85 | 228508 | 1.51 | 1.84 | |
| Rondella elastica | ||||
| 86 | 771016 | 1.51 | 1.84 | |
| Vite a testa lenticolare M5 x 20 DIN 7985 | ||||
| 87 | 774568 | 1.51 | 1.84 | |
| Buffer | ||||
| 88 | 714599 | 7.63 | 9.31 | |
| Dado M5 | ||||
| 89 | 625175 | 1.51 | 1.84 | |
| VITE C M4X35 | ||||
| 90 | 714485 | 13.00 | 15.86 | |
| Cuneo spaziatore hol CS 70 ET-BG | ||||
| 91 | 611123 | 32.55 | 39.71 | |
| Coltello divisorio CS 50 EBG | ||||
| 92 | 714514 | 72.00 | 87.84 | |
| Segmento di lamiera | ||||
| 93 | 443139 | 3.82 | 4.66 | |
| VITE C M4X35 | ||||
| 94 | 638416 | 1.51 | 1.84 | |
| Rivetto a svasatura | ||||
| 95 | 401692 | 1.51 | 1.84 | |
| Segmento di lamiera | ||||
| 96 | 714515 | 29.40 | 35.87 | |
| Rondella elastica | ||||
| 97 | 200587 | 1.51 | 1.84 | |
| Vite a testa cilindrica M5 x 16 | ||||
| 98 | 228562 | 1.51 | 1.84 | |
| Anello di bloccaggio | ||||
| 99 | 771356 | 1.51 | 1.84 | |
| Cavo con connettore SYS-PH EU ET-BG | ||||
| 100 | 624545 | 113.01 | 137.87 | |
| Guaina di protezione del cavo | ||||
| 101 | 781413 | 12.47 | 15.21 | |
| Morsetto M8 | ||||
| 102 | 781487 | 34.97 | 42.66 | |
| Disco | ||||
| 103 | 773936 | 2.81 | 3.43 | |
| Dado esagonale M6 | ||||
| 104 | 228541 | 1.51 | 1.84 | |
| PIASTRA DI SUPPORTO AXP-130 | ||||
| 105 | 717316 | 40.90 | 49.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | xxx | |||
| Vite a testa svasata 5,0 x 16 mm | ||||
| 107 | 439494 | 1.51 | 1.84 | |
| Scala graduata FSK 670 | ||||
| 108 | 453754 | 6.41 | 7.82 | |
| Vite a testa lenticolare M4 X 6 | ||||
| 109 | 400348 | 1.51 | 1.84 | |
| Dado esagonale M6 | ||||
| 110 | 228541 | 1.51 | 1.84 | |
| Calibro a smusso | ||||
| 111 | 764291 | 64.01 | 78.09 | |
| Dado esagonale DIN 439-M8 | ||||
| 112 | 200602 | 1.51 | 1.84 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 113 | 482098 | 2.38 | 2.90 | |
| Tabella per mano- DCC-AG FH | ||||
| 114 | 764288 | 144.96 | 176.85 | |
| Vite a svasatura M6 X 18 | ||||
| 115 | 403071 | 1.51 | 1.84 | |
| Vite a svasatura M6 X 18 | ||||
| 116 | 403071 | 1.51 | 1.84 | |
| Morsetto M8 | ||||
| 117 | 781487 | 34.97 | 42.66 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 118 | 228601 | 1.51 | 1.84 | |
| Disco | ||||
| 119 | 714433 | 2.66 | 3.25 | |
| Vite a testa piana M8 x 4 | ||||
| 120 | 772537 | 6.98 | 8.52 | |
| Rondella di supporto S 12,1x21x1 DIN 988 | ||||
| 121 | 514527 | 1.51 | 1.84 | |
| Segmento di lamiera | ||||
| 122 | 714408 | 88.21 | 107.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | xxx | |||
| Vite a svasatura M6 X 18 | ||||
| 124 | 403071 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 125 | xxx | |||
| Chiave fissa Sw 10 | ||||
| 126 | 772043 | 4.68 | 5.71 | |
| CHIAVE A FORCELLA | ||||
| 127 | 772032 | 29.77 | 36.32 | |
| CHIAVE A FORCELLA | ||||
| 128 | 714544 | 15.25 | 18.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | xxx | |||
