Qui troverai tutte le parti e i disegni disponibili di “Festool 484708 ( AP85E )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

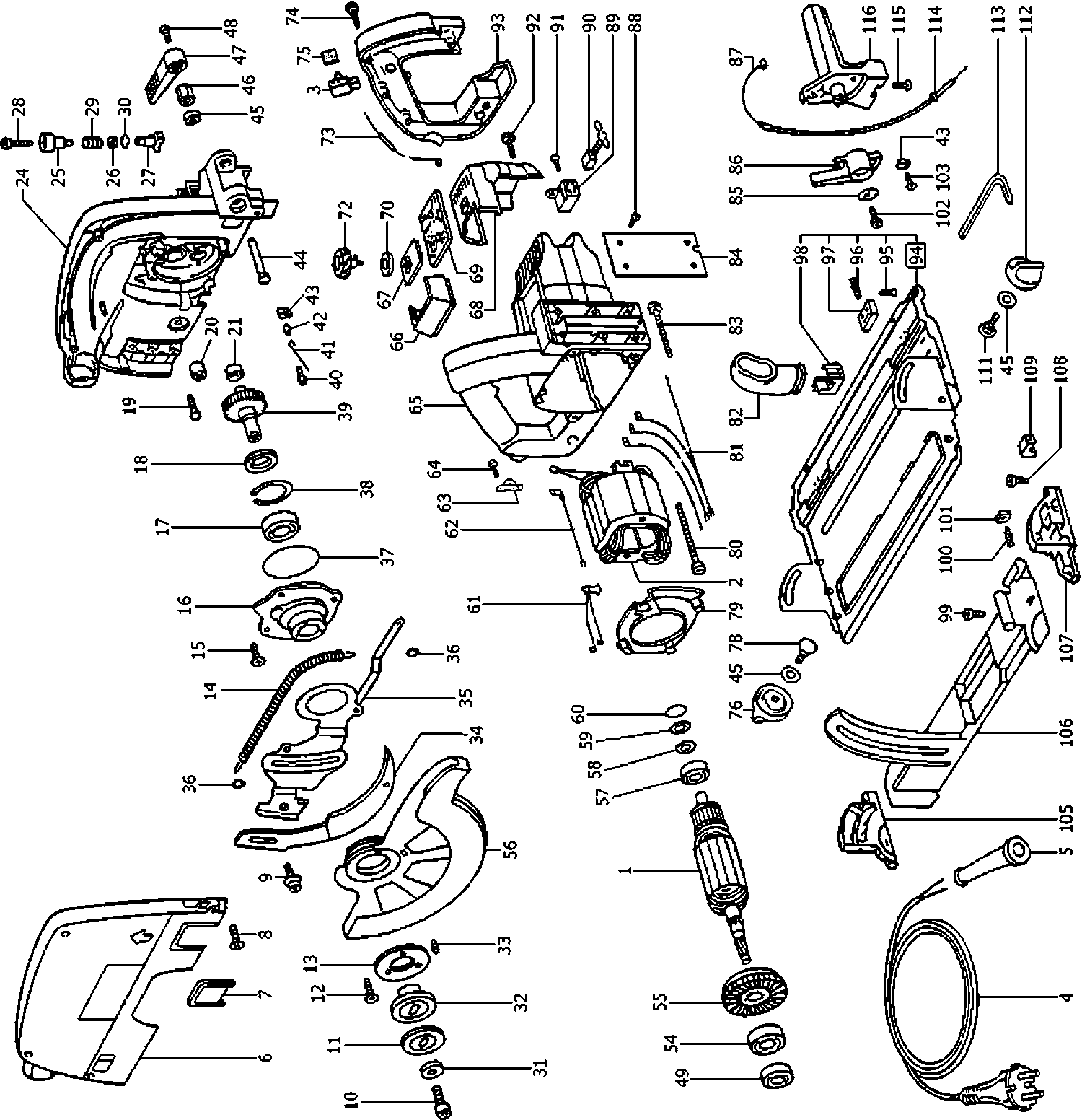

Disegni tecnici di Festool 484708 ( AP85E )
Elenco parti di Festool 484708 ( AP85E )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 493791 | 210.78 | 257.15 | |
| Assemblea di campo DF 700 EQ 230V ET-BG | ||||
| 2 | 495626 | 139.15 | 169.76 | |
| Interruttore 230 V | ||||
| 3 | 457611 | 18.27 | 22.29 | |
| Cavo di rete Fuori | ||||
| 4 | 637685 | 22.02 | 26.86 | |
| Guaina di protezione del cavo | ||||
| 5 | 432436 | 1.39 | 1.70 | |
| COPERTURA | ||||
| 6 | 638721 | 42.47 | 51.81 | |
| Finestra CXS LED | ||||
| 7 | 438943 | 3.82 | 4.66 | |
| Vite a svasatura M4 x 16 | ||||
| 8 | 228732 | 1.39 | 1.70 | |
| Vite a cilindro M6 X 9 | ||||
| 9 | 440506 | 8.98 | 10.96 | |
| Vite a testa cilindrica M8 x 25 | ||||
| 10 | 200693 | 1.39 | 1.70 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 441732 | |||
| Vite a testa svasata M4 x 8 | ||||
| 12 | 219043 | 1.39 | 1.70 | |
| Disco | ||||
| 13 | 435057 | 8.64 | 10.54 | |
| Molla di tiro | ||||
| 14 | 442275 | 7.73 | 9.43 | |
| Vite a svasatura M4 x 12 | ||||
| 15 | 219053 | 1.39 | 1.70 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 16 | 439907 | 28.68 | 34.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 17 | 789775 | 9.24 | 11.27 | |
| Anello di tenuta albero | ||||
| 18 | 440009 | 14.16 | 17.28 | |
| Vite M8 x 25 | ||||
| 19 | 400553 | 1.39 | 1.70 | |
| Buffer | ||||
| 20 | 714434 | 4.49 | 5.48 | |
| Bussola a ugello | ||||
| 21 | 410229 | 8.64 | 10.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | xxx | |||
| PULSANTE | ||||
| 25 | 440441 | 3.04 | 3.71 | |
| Rondella in feltro D 20/14 2mm | ||||
| 26 | 440546 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 440085 | |||
| Vite a testa ovale M4 x 35 | ||||
| 28 | 228660 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 29 | 440729 | 1.39 | 1.70 | |
| Anello O | ||||
| 30 | 400013 | 1.39 | 1.70 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 31 | 228527 | 1.39 | 1.70 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 441733 | |||
| Vite a pressione DIN 914-M4x6-45H | ||||
| 33 | 224954 | 1.39 | 1.70 | |
| Coltello divisorio CS 50 EBG | ||||
| 34 | 439887 | 59.90 | 73.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | xxx | |||
| Anello Dentato | ||||
| 36 | 234883 | 1.39 | 1.70 | |
| Anello O | ||||
| 37 | 200973 | 1.39 | 1.70 | |
| Anello di bloccaggio | ||||
| 38 | 205454 | 2.57 | 3.14 | |
| Albero del cambio KS 60 E | ||||
| 39 | 445440 | 63.04 | 76.91 | |
| Vite a testa bombata M4 x 16 | ||||
| 40 | 219075 | 1.39 | 1.70 | |
| Piastra di spogliatura | ||||
| 41 | 441218 | 5.09 | 6.21 | |
| Rondella | ||||
| 42 | 441219 | 6.41 | 7.82 | |
| FERMAGLIO PER CAVO | ||||
| 43 | 440685 | 4.42 | 5.39 | |
| Bullone | ||||
| 44 | 439903 | 8.11 | 9.89 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 45 | 219049 | 1.39 | 1.70 | |
| Dado | ||||
| 46 | 439911 | 5.41 | 6.60 | |
| Leva KA 65 | ||||
| 47 | 439922 | 2.51 | 3.06 | |
| Vite a testa svasata M5 x 10 | ||||
| 48 | 219044 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 49 | 228559 | 4.30 | 5.25 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 54 | 400065 | 8.38 | 10.22 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 55 | 483808 | 21.90 | 26.72 | |
| Protezione pendolo HK 85 | ||||
| 56 | 442276 | 83.01 | 101.27 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 57 | 789573 | 7.85 | 9.58 | |
| Rondella elastica | ||||
| 58 | 411613 | 1.39 | 1.70 | |
| Anello di regolazione LEX 3 | ||||
| 59 | 434608 | 1.39 | 1.70 | |
| Copertura TURBO II | ||||
| 60 | 441327 | 1.39 | 1.70 | |
| Bobina di filo | ||||
| 61 | 486780 | 47.67 | 58.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | xxx | |||
| Morsetto per cavo RTK-S | ||||
| 63 | 431899 | 1.39 | 1.70 | |
| Vite a testa svasata 3,5 x 16 mm | ||||
| 64 | 228663 | 1.39 | 1.70 | |
| Telaio del motore AG 125-14 DE | ||||
| 65 | 637525 | 38.84 | 47.38 | |
| Copertura TURBO II | ||||
| 66 | 637528 | 8.11 | 9.89 | |
| Finestra CXS LED | ||||
| 67 | 438198 | 2.45 | 2.99 | |
| Tappo | ||||
| 68 | 438172 | 7.39 | 9.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | xxx | |||
| Anello di tenuta | ||||
| 70 | 438509 | 1.45 | 1.77 | |
| Ruota di regolazione KS 60 | ||||
| 72 | 440991 | 4.88 | 5.95 | |
| Vite a testa ovale PT-4,0x25-KT15 | ||||
| 74 | 228580 | 1.39 | 1.70 | |
| STRISCIA | ||||
| 75 | 410394 | 1.39 | 1.70 | |
| pulsante di rotazione M8 | ||||
| 76 | 483162 | 5.41 | 6.60 | |
| Vite a testa tonda M8 x 35 | ||||
| 78 | 215007 | 1.39 | 1.70 | |
| Disco guida aria HK 85 | ||||
| 79 | 438048 | 2.57 | 3.14 | |
| Vite a testa ovale PT-5,0x70-KT15 | ||||
| 80 | 228709 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | xxx | |||
| Deviaschegge | ||||
| 82 | 439696 | 7.99 | 9.75 | |
| Vite del cilindro | ||||
| 83 | 203780 | 1.66 | 2.03 | |
| Copertura TURBO II | ||||
| 84 | 440010 | 5.02 | 6.12 | |
| Disco | ||||
| 85 | 440675 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | xxx | |||
| Cavo FSK 420 | ||||
| 87 | 440690 | 5.63 | 6.87 | |
| Vite a testa bombata 4,0 x 12 mm | ||||
| 88 | 219071 | 1.39 | 1.70 | |
| PORTA-SPAZZOLA | ||||
| 89 | 482182 | 17.30 | 21.11 | |
| Spazzola di carbone (paio) 230v | ||||
| 90 | 488920 | 17.54 | 21.40 | |
| Vite a testa ovale PT-4,0x20-KT15 | ||||
| 91 | 228567 | 1.39 | 1.70 | |
| Vite a testa ovale PT-4,0x25-KT15 | ||||
| 92 | 228580 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | xxx | |||
| Non più disponibile, nessuna sostituzione | ||||
| 94 | 637735 | |||
| Vite prigioniera DIN 915-M4x8-45H | ||||
| 100 | 229949 | 1.39 | 1.70 | |
| dado quadrato M4 | ||||
| 101 | 773030 | 1.39 | 1.70 | |
| Vite a testa ovale PT-5,0x18-KT15 | ||||
| 102 | 228694 | 1.39 | 1.70 | |
| Vite a testa ovale 4,0 x 10 mm | ||||
| 103 | 228729 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | xxx | |||
| Portante LA-DF 500 | ||||
| 106 | 439892 | 52.76 | 64.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 107 | xxx | |||
| Vite a testa ovale M4x10 DIN 7985 | ||||
| 108 | 228733 | 1.39 | 1.70 | |
| Staffa di arresto | ||||
| 109 | 439899 | 7.32 | 8.93 | |
| Vite a testa piatta M8 X 50 | ||||
| 111 | 771800 | 1.39 | 1.70 | |
| pulsante di rotazione M8 | ||||
| 112 | 483162 | 5.41 | 6.60 | |
| Chiave a Bussola Esagonale | ||||
| 113 | 439274 | 3.77 | 4.60 | |
| CUSTODIA | ||||
| 114 | 440691 | 12.83 | 15.65 | |
| Vite a testa svasata 5,0 x 16 mm | ||||
| 115 | 439494 | 1.39 | 1.70 | |
| Maniglia TSC 55 | ||||
| 116 | 637534 | 10.43 | 12.72 | |
