Qui troverai tutte le parti e i disegni disponibili di “Fein 72704121620 (KBM50Q)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

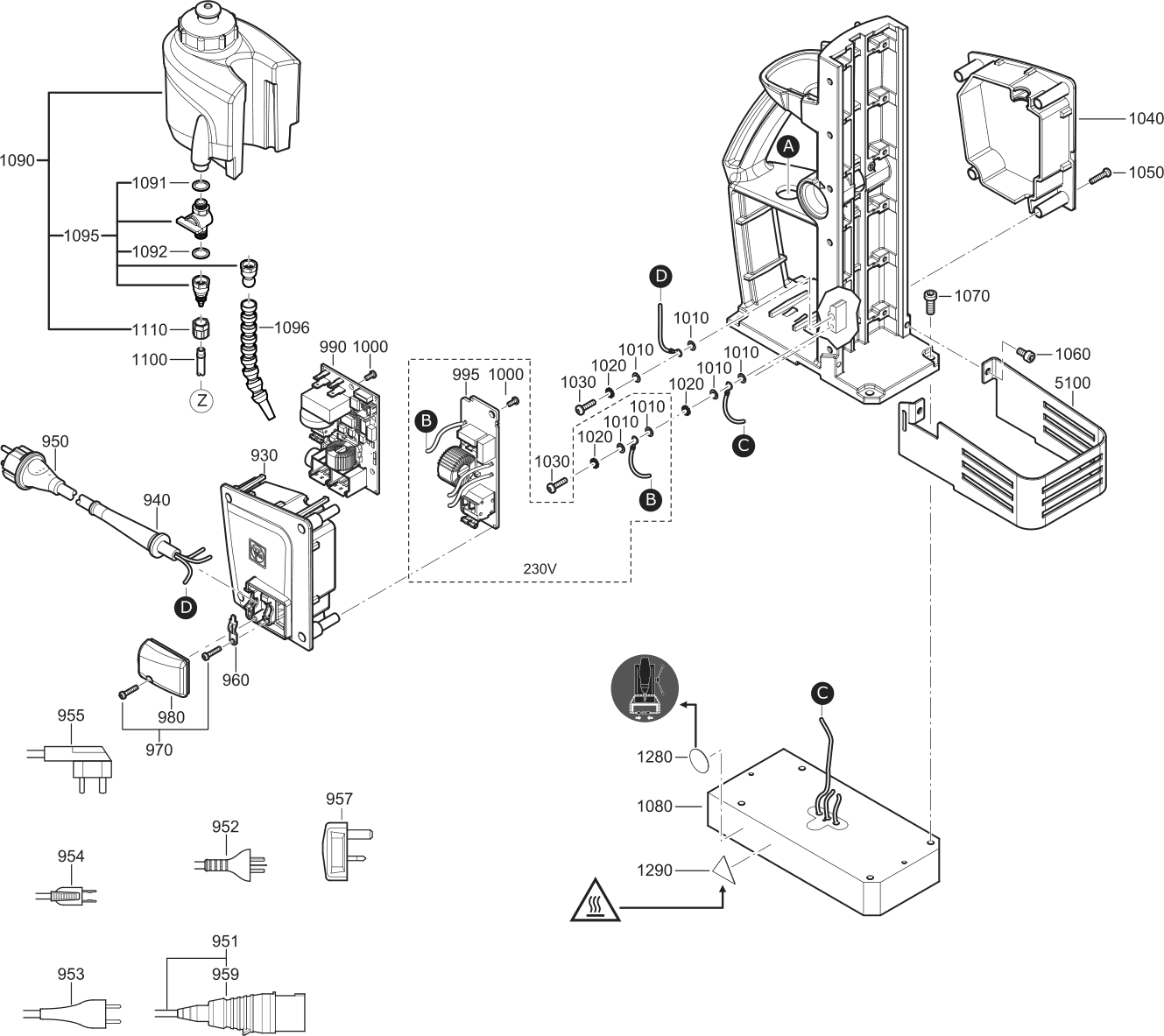

Disegni tecnici di Fein 72704121620 (KBM50Q)
Elenco parti di Fein 72704121620 (KBM50Q)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 10 | 31903223000 | 45.30 | 55.27 | |
| Avvolgimento del campo | ||||
| 20 | 51273007230 | 135.26 | 165.02 | |
| Anello deflettore d'aria | ||||
| 40 | 31428168000 | 4.52 | 5.51 | |
| STATORE 230V | ||||
| 50 | 53273010230 | 136.53 | 166.57 | |
| MANICOTTO | ||||
| 60 | 41701001260 | 5.77 | 7.04 | |
| Manicotto | ||||
| 65 | 31406053007 | 3.13 | 3.82 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 70 | 30711132003 | 9.47 | 11.55 | |
| PIASTRA DI FERMO | ||||
| 80 | 32416098005 | 1.67 | 2.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 90 | 41701007050 | 11.35 | 13.85 | |
| Sigillo | ||||
| 100 | 32612135000 | 5.57 | 6.80 | |
| Anello di tenuta | ||||
| 110 | 42639028003 | 5.15 | 6.28 | |
| Magnete ad anello | ||||
| 120 | 32172010005 | 11.82 | 14.42 | |
| Portaspazzola | ||||
| 130 | 30712088013 | 13.40 | 16.35 | |
| VITE C M4X35 | ||||
| 140 | 43074013000 | 1.56 | 1.90 | |
| COPERTURA | ||||
| 150 | 32424029000 | 2.93 | 3.57 | |
| PCB | ||||
| 160 | 30762441990 | 193.95 | 236.62 | |
| COPERTURA | ||||
| 170 | 32429144000 | 13.40 | 16.35 | |
| COPERTURA | ||||
| 180 | 32429145000 | 13.40 | 16.35 | |
| Tubo protettivo | ||||
| 191 | 31414068000 | 11.56 | 14.10 | |
| Raccordo | ||||
| 192 | 32429146010 | 17.86 | 21.79 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 193 | 30719861010 | 18.82 | 22.96 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 194 | 30719864010 | 7.10 | 8.66 | |
| VITE C M4X35 | ||||
| 200 | 43072013005 | 1.56 | 1.90 | |
| PCB | ||||
| 210 | 30762443990 | 50.40 | 61.49 | |
| Inserimento dell'interruttore | ||||
| 220 | 32816078000 | 37.64 | 45.92 | |
| COPERTURA | ||||
| 230 | 32429141000 | 13.08 | 15.96 | |
| Vite TORX20 4.0X18 | ||||
| 240 | 43074008000 | 1.56 | 1.90 | |
| Cuscinetto intermedio | ||||
| 250 | 31506393000 | 113.56 | 138.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 260 | 41701213011 | 7.80 | 9.52 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 270 | 41701204010 | 5.36 | 6.54 | |
| Guarnizione LEX 3 | ||||
| 280 | 40611000000 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 290 | 43072010009 | 1.56 | 1.90 | |
| Custodia del ingranaggio | ||||
| 300 | 31508289020 | 206.71 | 252.19 | |
| Spina del Cilindro | ||||
| 310 | 40201035003 | 1.56 | 1.90 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 330 | 41701010010 | 7.66 | 9.35 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 340 | 41701025051 | 28.07 | 34.25 | |
| Anello di bloccaggio | ||||
| 350 | 42616015003 | 1.56 | 1.90 | |
| Sigillo | ||||
| 360 | 40608000000 | 6.19 | 7.55 | |
| Anello di arresto | ||||
| 370 | 42616074003 | 1.88 | 2.29 | |
| BARRA TOMMY | ||||
| 380 | 33403118000 | 172.26 | 210.16 | |
| Cuneo TSF 55 | ||||
| 390 | 40221061003 | 3.68 | 4.49 | |
| INGRANAGGIO | ||||
| 400 | 33665060000 | 54.23 | 66.16 | |
| Anello di bloccaggio | ||||
| 410 | 42616009003 | 1.56 | 1.90 | |
| Albero del ingranaggio | ||||
| 420 | 33765019007 | 68.90 | 84.06 | |
| Cuneo TSF 55 | ||||
| 430 | 40221067009 | 3.34 | 4.07 | |
| INGRANAGGIO | ||||
| 440 | 33613128002 | 60.61 | 73.94 | |
| INGRANAGGIO | ||||
| 450 | 33613127004 | 54.87 | 66.94 | |
| Anello di bloccaggio | ||||
| 460 | 42616007001 | 1.56 | 1.90 | |
| Albero del ingranaggio | ||||
| 470 | 33811068002 | 71.46 | 87.18 | |
| INGRANAGGIO | ||||
| 480 | 33657169005 | 30.30 | 36.97 | |
| Anello di tenuta rotondo | ||||
| 490 | 40612115003 | 1.56 | 1.90 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 500 | 32805310010 | 19.14 | 23.35 | |
| Anello di arresto | ||||
| 520 | 42644003001 | 1.56 | 1.90 | |
| Guarnizione LEX 3 | ||||
| 530 | 30610047000 | 8.90 | 10.86 | |
| Vite a testa cilindrica | ||||
| 540 | 43033064066 | 1.56 | 1.90 | |
| Raccordo per tubo | ||||
| 550 | 41138025006 | 6.82 | 8.32 | |
| GHIERA | ||||
| 560 | 33218134000 | 38.28 | 46.70 | |
| Leva KA 65 | ||||
| 570 | 32170025000 | 20.42 | 24.91 | |
| Molla compressione | ||||
| 580 | 30901341000 | 5.36 | 6.54 | |
| Molla a spirale | ||||
| 585 | 30901341019 | 12.12 | 14.79 | |
| MANICOTTO ESATRICO | ||||
| 590 | 30503145006 | 3.34 | 4.07 | |
| Disco | ||||
| 600 | 32408389000 | 1.56 | 1.90 | |
| Rondella | ||||
| 610 | 42616075007 | 1.56 | 1.90 | |
| Palla | ||||
| 620 | 41708025004 | 1.56 | 1.90 | |
| MANICOTTO DI SERRAGGIO 3X10 | ||||
| 630 | 30503163000 | 29.99 | 36.59 | |
| MANICOTTO FILETTATO | ||||
| 640 | 30510089000 | 27.75 | 33.86 | |
| Molla | ||||
| 650 | 30901391000 | 5.36 | 6.54 | |
| MANICOTTO ESATRICO | ||||
| 660 | 30503164000 | 17.23 | 21.02 | |
| Anello di arresto | ||||
| 670 | 42616076000 | 1.56 | 1.90 | |
| ALLOGGIAMENTO | ||||
| 710 | 31207295010 | 266.68 | 325.35 | |
| CUSCINETTO | ||||
| 720 | 31602089009 | 4.10 | 5.00 | |
| Molla a Balia | ||||
| 730 | 30904041001 | 5.57 | 6.80 | |
| VITE C M4X35 | ||||
| 740 | 43041026994 | 1.56 | 1.90 | |
| Staffa di arresto | ||||
| 750 | 33216054000 | 6.82 | 8.32 | |
| Striscia di guida | ||||
| 760 | 33218126000 | 52.32 | 63.83 | |
| VITE C M4X35 | ||||
| 770 | 43035076041 | 1.56 | 1.90 | |
| Perno filettato autobloccante | ||||
| 780 | 43058008051 | 2.51 | 3.06 | |
| Cremagliera | ||||
| 790 | 33812007004 | 91.87 | 112.08 | |
| Rondella di sicurezza M5 | ||||
| 800 | 42443004057 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 810 | 43035017057 | 1.56 | 1.90 | |
| Geleiding | ||||
| 820 | 34300000047 | 62.37 | 76.09 | |
| Platkopschroef | ||||
| 830 | 33218118010 | 2.16 | 2.64 | |
| Albero, dentato Z=19 | ||||
| 840 | 33713071000 | 63.80 | 77.84 | |
| Rondella | ||||
| 850 | 42446003009 | 1.56 | 1.90 | |
| Anello di bloccaggio | ||||
| 860 | 42616065008 | 1.56 | 1.90 | |
| Raccordo | ||||
| 870 | 30109201010 | 55.51 | 67.72 | |
| Maniglia TSC 55 | ||||
| 890 | 32119114014 | 15.63 | 19.07 | |
| SCALA | ||||
| 900 | 32636046000 | 7.24 | 8.83 | |
| Vite a testa cilindrica | ||||
| 910 | 43035084062 | 1.56 | 1.90 | |
| Guarnizione LEX 3 | ||||
| 920 | 40612171000 | 1.56 | 1.90 | |
| COPERTURA | ||||
| 930 | 32429142000 | 23.92 | 29.18 | |
| Tubo protettivo | ||||
| 940 | 31413237000 | 2.29 | 2.79 | |
| CAVO W.CONNECT 230V EU | ||||
| 957 | 30707518010 | 24.24 | 29.57 | |
| Pezzo di serraggio del cavo | ||||
| 960 | 32431043002 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 970 | 43074010000 | 1.56 | 1.90 | |
| COPERTURA | ||||
| 980 | 32424031000 | 11.10 | 13.54 | |
| ELETTRONICA | ||||
| 990 | 30762644980 | 274.34 | 334.69 | |
| PCB | ||||
| 995 | 30762474990 | 59.33 | 72.38 | |
| VITE C M4X35 | ||||
| 1000 | 43074013000 | 1.56 | 1.90 | |
| Disco | ||||
| 1010 | 42404005048 | 1.56 | 1.90 | |
| Rondella dentata | ||||
| 1020 | 42439013046 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 1030 | 43064024043 | 1.56 | 1.90 | |
| COPERTURA | ||||
| 1040 | 32429143000 | 23.92 | 29.18 | |
| Vite TORX20 4.0X18 | ||||
| 1050 | 43074008000 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 1060 | 43035013058 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 1070 | 43033064066 | 1.56 | 1.90 | |
| Magneetvoet | ||||
| 1080 | 32172042030 | 426.80 | 520.70 | |
| Contenitore KA 65 | ||||
| 1090 | 32132035010 | 40.83 | 49.81 | |
| Set Rubinetto a sfera | ||||
| 1095 | 30240357010 | 25.20 | 30.74 | |
| Slang | ||||
| 1096 | 31414070010 | 18.37 | 22.41 | |
| Tubo | ||||
| 1100 | 31414069000 | 2.51 | 3.06 | |
| Dado | ||||
| 1110 | 42015000000 | 6.19 | 7.55 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 1260 | 32217470060 | 2.29 | 2.79 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 1270 | 32217406002 | 1.56 | 1.90 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 1290 | 32217507060 | 4.73 | 5.77 | |
| Cartello informativo | ||||
| 1310 | 32217466060 | 4.10 | 5.00 | |
| Microchip RFID | ||||
| 2500 | 32217517000 | 1.56 | 1.90 | |
| Koffer (JAVA) | ||||
| 5000 | 33901142140 | 87.45 | 106.69 | |
| Morsetto in filo metallico per valigetta | ||||
| 5010 | 30232050000 | 8.63 | 10.53 | |
| STRISCIA | ||||
| 5020 | 33904486000 | 10.58 | 12.91 | |
| STRISCIA | ||||
| 5030 | 33904487000 | 12.12 | 14.79 | |
| Piastra di Protezione | ||||
| 5100 | 31810286000 | 30.62 | 37.36 | |
| Centreerstift (L 100 MM, OD 6.35 MM, UNIVERSAL) | ||||
| 5110 | 63134998310 | 18.04 | 22.01 | |
| Spanenhaak | ||||
| 5120 | 64201001000 | 53.13 | 64.82 | |
| Riem | ||||
| 5130 | 32174008007 | 23.43 | 28.58 | |
| Smeermiddeldoos | ||||
| 6000 | 32132041000 | 85.23 | 103.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6010 | 04012803000 | |||
