Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611304003 (USH27)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

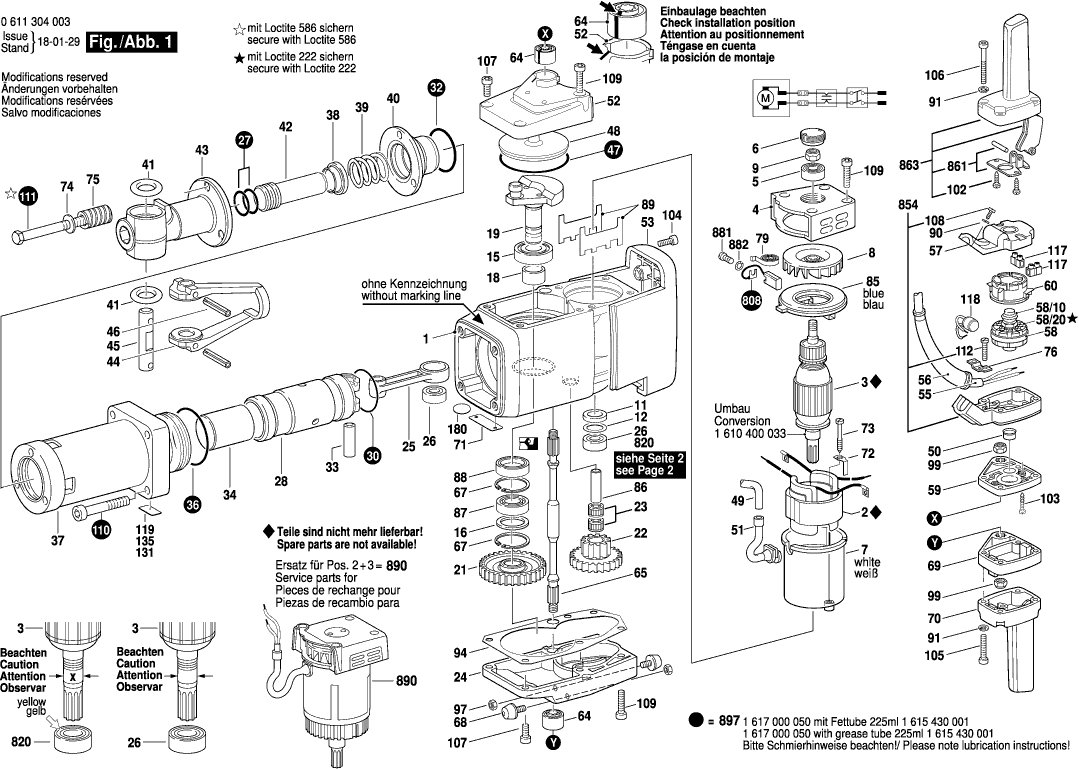

Disegni tecnici di Bosch 0611304003 (USH27)
Elenco parti di Bosch 0611304003 (USH27)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1617000851 | 847.77 | 1034.28 | |
| Campo 220-240V | ||||
| 2 | 1614220059 | 179.65 | 219.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2610991398 | |||
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 4 | 1615805068 | 91.33 | 111.42 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 5 | 1610900015 | 23.90 | 29.16 | |
| Tappo A Vite | ||||
| 6 | 1615500214 | 21.30 | 25.99 | |
| Custodia isolante | ||||
| 7 | 1615108006 | 28.56 | 34.84 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 8 | 1616610056 | 11.94 | 14.57 | |
| Dado esagonale | ||||
| 9 | 1613313000 | 2.86 | 3.49 | |
| Rondella in feltro D 20/14 2mm | ||||
| 11 | 1610108013 | 2.08 | 2.54 | |
| Disco di supporto | ||||
| 12 | 1610102616 | 2.86 | 3.49 | |
| Cuscinetto a rulli cilindrici DIN 5412-62x30x16 | ||||
| 15 | 1610910012 | 124.07 | 151.37 | |
| Rondella di compensazione | ||||
| 16 | 1610102010 | 2.52 | 3.07 | |
| Boccola Distanziatrice | ||||
| 18 | 1610300034 | 33.33 | 40.66 | |
| Tagliatore di bordi | ||||
| 19 | 1616110027 | 199.59 | 243.50 | |
| Ingranaggio Cilindrico | ||||
| 21 | 1616318009 | 155.51 | 189.72 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616328036 | 219.55 | 267.85 | |
| Assemblea di aghi rotanti | ||||
| 23 | 1610913005 | 8.35 | 10.19 | |
| Coperchio dell'ingranaggio | ||||
| 24 | 1615500323 | 141.37 | 172.47 | |
| ASTA CONICA | ||||
| 25 | 1612001040 | 82.63 | 100.81 | |
| CUSCINETTO A RULLINI | ||||
| 26 | 1610910035 | 22.88 | 27.91 | |
| Anello O | ||||
| 27 | 1610210033 | 2.18 | 2.66 | |
| Pistone del martello | ||||
| 28 | 1618700043 | 383.36 | 467.70 | |
| Anello di ritenzione | ||||
| 30 | 1614601039 | 1.90 | 2.32 | |
| Anello O | ||||
| 32 | 1900210156 | 7.32 | 8.93 | |
| Spinotto del pistone | ||||
| 33 | 3613101500 | 6.53 | 7.97 | |
| Percussore | ||||
| 34 | 1618710039 | 67.98 | 82.94 | |
| Anello O | ||||
| 36 | 1900210166 | 4.58 | 5.59 | |
| Tubo di guida | ||||
| 37 | 1615806029 | 360.29 | 439.55 | |
| Boccola di guida STM 1800 | ||||
| 38 | 1610220009 | 20.39 | 24.88 | |
| Molla compressione | ||||
| 39 | 1614619005 | 5.96 | 7.27 | |
| Flangia Intermedia | ||||
| 40 | 1615700017 | 146.07 | 178.21 | |
| Anello O | ||||
| 41 | 1610210008 | 5.81 | 7.09 | |
| Perno di percussione | ||||
| 42 | 1613123003 | 126.98 | 154.92 | |
| Frizione dell'utensile | ||||
| 43 | 1617000428 | 495.00 | 603.90 | |
| Staffa di ritenuta | ||||
| 44 | 1618045026 | 197.62 | 241.10 | |
| Bullone di bloccaggio | ||||
| 45 | 1613103004 | 55.56 | 67.78 | |
| Perno di serraggio | ||||
| 46 | 2917760187 | 2.52 | 3.07 | |
| Anello O | ||||
| 47 | 1900210172 | 9.67 | 11.80 | |
| Cappuccio di tenuta | ||||
| 48 | 1610516007 | 11.94 | 14.57 | |
| Tubo isolante | ||||
| 49 | 1610707000 | 1.24 | 1.51 | |
| Manicotto di Protezione | ||||
| 50 | 3600421500 | 2.40 | 2.93 | |
| Custodia del cavo | ||||
| 51 | 1610703019 | 4.12 | 5.03 | |
| Custodia del ventilatore | ||||
| 52 | 1615500324 | 67.98 | 82.94 | |
| Cappuccio di copertura STM 1800 | ||||
| 53 | 1600A00C0N | 82.63 | 100.81 | |
| Cavo di alimentazione | ||||
| 55 | 1617000723 | 27.81 | 33.93 | |
| OCCHIELLO | ||||
| 56 | 1610703011 | 12.21 | 14.90 | |
| Coperchio dell'interruttore | ||||
| 57 | 1615500212 | 9.47 | 11.55 | |
| Interruttore | ||||
| 58 | 1617200108 | 61.93 | 75.55 | |
| Tappo protettivo | ||||
| 58/10 | 1610591001 | 17.60 | 21.47 | |
| Platkopschroef | ||||
| 58/20 | 2910091118 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 59 | 1615700041 | 102.63 | 125.21 | |
| Cappuccio di Isolamento | ||||
| 60 | 1615500330 | 3.71 | 4.53 | |
| Barra di torsione in gomma | ||||
| 64 | 1616334000 | 26.62 | 32.48 | |
| Albero Dentato | ||||
| 65 | 1613060005 | 58.03 | 70.80 | |
| Anello di bloccaggio | ||||
| 67 | 2916660023 | 4.94 | 6.03 | |
| Paracolpi in gomma | ||||
| 68 | 1613465001 | 5.81 | 7.09 | |
| Piastra Intermedia | ||||
| 69 | 1615700042 | 114.26 | 139.40 | |
| Maniglia TSC 55 | ||||
| 70 | 1615132011 | 37.50 | 45.75 | |
| Targhetta | ||||
| 71 | 160111A3H3 | 2.40 | 2.93 | |
| Angolo di ritenzione TURBO II | ||||
| 72 | 1601331032 | 1.49 | 1.82 | |
| Vite per lamiera BZ4,8x63 MM | ||||
| 73 | 1603435008 | 1.49 | 1.82 | |
| Molla a disco | ||||
| 74 | 2916160009 | 3.04 | 3.71 | |
| Molla compressione | ||||
| 75 | 3614640501 | 8.48 | 10.35 | |
| Morsetto di fissaggio | ||||
| 76 | 1611302011 | 5.96 | 7.27 | |
| Molla a spirale AGC 18 | ||||
| 79 | 1614652001 | 3.44 | 4.20 | |
| PORTA-SPAZZOLA | ||||
| 85 | 1614336002 | 25.28 | 30.84 | |
| Bullone di cuscinetto | ||||
| 86 | 1610300033 | 18.94 | 23.11 | |
| Cuscinetto a sfere rigido 6205 DIN 625 | ||||
| 87 | 1900900307 | 28.56 | 34.84 | |
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 1610283004 | |||
| Piastra isolante | ||||
| 89 | 1611099004 | 1.00 | 1.22 | |
| Rondella elastica | ||||
| 90 | 2916681005 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 91 | 2916690005 | |||
| Piastra di tenuta | ||||
| 94 | 1611015021 | 2.86 | 3.49 | |
| Dado esagonale | ||||
| 97 | 2915011007 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 99 | 3613313500 | 2.86 | 3.49 | |
| Vite della piastra | ||||
| 102 | 2910211025 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 103 | 2910211022 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 104 | 2910141201 | 2.40 | 2.93 | |
| Vite a brugola | ||||
| 105 | 2910141205 | 2.18 | 2.66 | |
| Vite a brugola | ||||
| 106 | 2910141215 | 3.04 | 3.71 | |
| Vite a brugola | ||||
| 107 | 2910141242 | 1.49 | 1.82 | |
| Vite per Lamiera DIN 7971-B 3,9x19 | ||||
| 108 | 2910211220 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 109 | 2910141248 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 110 | 2910141356 | 2.40 | 2.93 | |
| Vite microincapsulata | ||||
| 111 | 2914550034 | 3.04 | 3.71 | |
| Vite della piastra | ||||
| 112 | 2910211236 | 1.00 | 1.22 | |
| Plaatschroef | ||||
| 114 | 3603435503 | 1.73 | 2.11 | |
| Listello di Terminali a Presa | ||||
| 117 | 1901091110 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 118 | 1617328002 | |||
| Piastra di Riferimento ATTENZIONE | ||||
| 135 | 3611119512 | 2.87 | 3.50 | |
| Cacciavite Spostato | ||||
| 650 | 1907950006 | 3.71 | 4.53 | |
| Chiave a brugola | ||||
| 650 | 2610364015 | 3.44 | 4.20 | |
| SPITSE BEITEL | ||||
| 700 | 1618660000 | 0.83 | 1.01 | |
| null | ||||
| 701 | 1618661000 | 0.83 | 1.01 | |
| null | ||||
| 702 | 1618662000 | 0.83 | 1.01 | |
| Ombouwset | ||||
| 800 | 1617000852 | 738.05 | 900.42 | |
| KIT DI SERVIZIO 115V | ||||
| 808 | 1617014111 | 17.60 | 21.47 | |
| Cuscinetto a rullini D25xD37x17 | ||||
| 820 | 1610910094 | 28.56 | 34.84 | |
| Cassa dell'interruttore | ||||
| 854 | 1617000858 | 33.33 | 40.66 | |
| PIASTRA DI MONTAGGIO | ||||
| 861 | 1617000429 | 10.68 | 13.03 | |
| Set di pezzi | ||||
| 863 | 1617000A10 | 50.23 | 61.28 | |
| Vite a testa ovale Torx 4x30 | ||||
| 881 | 1613490005 | 2.40 | 2.93 | |
| Rondella elastica | ||||
| 882 | 1610151007 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 890 | 1617000849 | |||
| GRASSO | ||||
| 895 | 1615430007 | 75.38 | 91.96 | |
| Non più disponibile, nessuna sostituzione | ||||
| 897 | 1617000050 | |||
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430001 | 22.88 | 27.91 | |
