Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611305003 (USH10)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

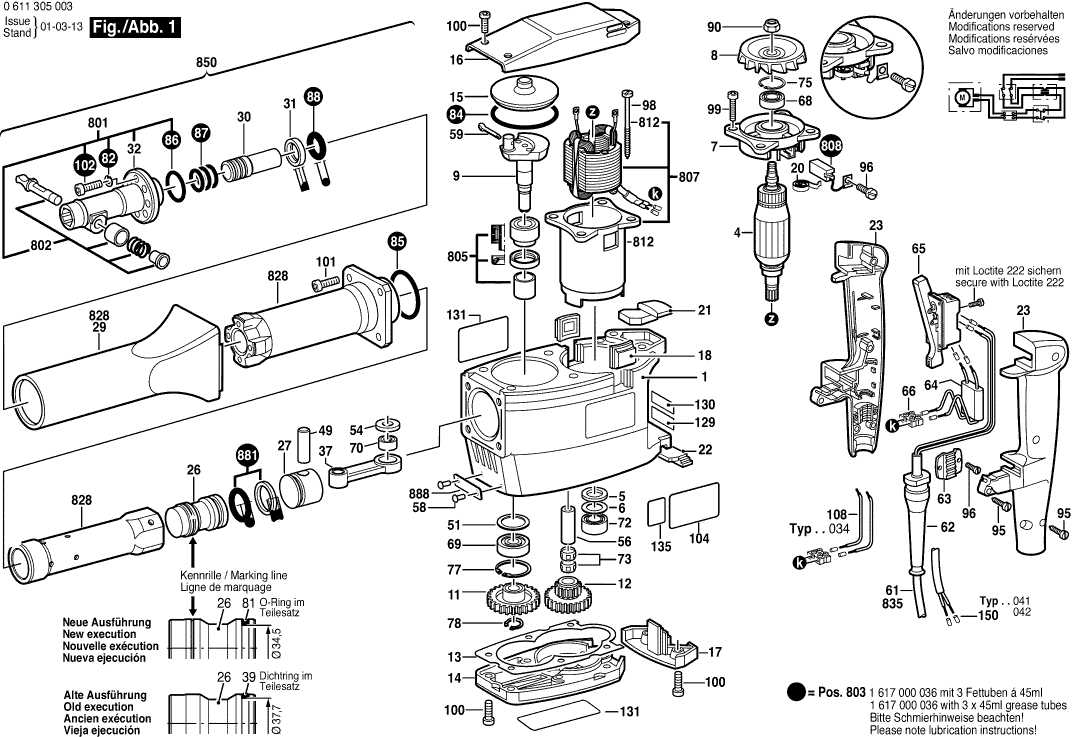

Disegni tecnici di Bosch 0611305003 (USH10)
Elenco parti di Bosch 0611305003 (USH10)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615106021 | 314.42 | 383.59 | |
| Armatura 220-230V | ||||
| 4 | 1614011019 | 619.86 | 756.23 | |
| Disco di tenuta | ||||
| 5 | 1610108012 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 6 | 1610102013 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 7 | 1615805060 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 8 | 1616610047 | |||
| Tagliatore di bordi | ||||
| 9 | 1616110032 | 58.03 | 70.80 | |
| Ingranaggio cilindrico Z=45 | ||||
| 11 | 1616317015 | 80.26 | 97.92 | |
| Ingranaggio Cilindrico Z=47/21 | ||||
| 12 | 1616328025 | 71.68 | 87.45 | |
| Piastra di tenuta | ||||
| 13 | 1611015012 | 1.49 | 1.82 | |
| Coperchio dell'ingranaggio | ||||
| 14 | 1615808039 | 39.14 | 47.75 | |
| COPERTURA | ||||
| 15 | 1615500168 | 2.08 | 2.54 | |
| Custodia del ventilatore | ||||
| 16 | 1615500276 | 58.03 | 70.80 | |
| Coperchio dell'interruttore | ||||
| 17 | 1615500261 | 6.73 | 8.21 | |
| Cappuccio di tenuta | ||||
| 18 | 1615500282 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 20 | 1614652000 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 21 | 1612392001 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 1612392000 | |||
| Maniglia TSC 55 | ||||
| 23 | 1615133021 | 18.94 | 23.11 | |
| Percussore | ||||
| 26 | 1618710058 | 43.12 | 52.61 | |
| Pistone del martello | ||||
| 27 | 1618700047 | 27.81 | 33.93 | |
| Tubo protettivo | ||||
| 29 | 1615190020 | 14.94 | 18.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 1613120015 | |||
| Disco di arresto | ||||
| 31 | 3606100101 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 1618597033 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 1612001029 | |||
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 41 | 1611316005 | 8.48 | 10.35 | |
| Vite esagonale | ||||
| 42 | 2911061246 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 43 | 2915051107 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 1613349015 | |||
| Spinotto del pistone | ||||
| 49 | 1610300058 | 2.86 | 3.49 | |
| Rondella di Compensazione 1,0 MM DI SPESSORE | ||||
| 51 | 1610102014 | 1.49 | 1.82 | |
| Disco di copertura | ||||
| 54 | 1610113005 | 1.49 | 1.82 | |
| Bullone di cuscinetto | ||||
| 56 | 1610300057 | 6.73 | 8.21 | |
| Chiodo Scanalato a Testa Rotonda | ||||
| 58 | 2917721034 | 1.00 | 1.22 | |
| Spinotto diviso | ||||
| 59 | 1904681350 | 1.49 | 1.82 | |
| OCCHIELLO | ||||
| 62 | 3600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 63 | 1611302006 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 1617328019 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 1617200021 | |||
| FERMAGLIO PER CAVO | ||||
| 66 | 1611091002 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 68 | 1610905001 | 13.13 | 16.02 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 69 | 1610900013 | 10.90 | 13.30 | |
| CUSCINETTO A RULLINI | ||||
| 70 | 1610910049 | 39.14 | 47.75 | |
| CUSCINETTO A RULLINI | ||||
| 72 | 1610910007 | 21.30 | 25.99 | |
| Assemblea di aghi rotanti | ||||
| 73 | 1610913001 | 10.90 | 13.30 | |
| Anello di bloccaggio | ||||
| 75 | 2916660013 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 77 | 2916660018 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 78 | 2916080014 | 1.00 | 1.22 | |
| Rondella elastica | ||||
| 82 | 2916690007 | 1.00 | 1.22 | |
| Anello O | ||||
| 84 | 1900210160 | 5.81 | 7.09 | |
| Anello O | ||||
| 85 | 1900210152 | 3.44 | 4.20 | |
| Anello O | ||||
| 86 | 1900210130 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 87 | 1610210041 | |||
| Anello O | ||||
| 88 | 1610210042 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 90 | 2915061005 | 2.40 | 2.93 | |
| Vite per Lamiera DIN 7971-B 3,9x19 | ||||
| 95 | 2910211220 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 95 | 2910211011 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 95 | 2914201506 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 96 | 2910021118 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 98 | 1613412001 | 1.49 | 1.82 | |
| Vite microincapsulata | ||||
| 99 | 2914551114 | 2.40 | 2.93 | |
| Vite a testa cilindrica DIN 84-AM6x28-8.8 | ||||
| 99 | 2910021204 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 100 | 2910141199 | 3.44 | 4.20 | |
| Vite a brugola | ||||
| 100 | 2910141201 | 2.40 | 2.93 | |
| Vite a brugola | ||||
| 101 | 2910141244 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 102 | 1613414009 | |||
| Targhetta del produttore GBH 2000 | ||||
| 104 | 1611110491 | 2.38 | 2.90 | |
| Targhetta del produttore GBH 2000 | ||||
| 131 | 1611110500 | 2.38 | 2.90 | |
| Piastra di Riferimento | ||||
| 135 | 1611110387 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 650/1 | 1618630015 | |||
| Tappo protettivo | ||||
| 650/2 | 2600508019 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 801 | 1617000037 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 802 | 1617000014 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 1617000036 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 805 | 1617031004 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 807 | 1617031009 | |||
| KIT DI SERVIZIO 115V | ||||
| 808 | 1617014110 | 16.79 | 20.48 | |
| Non più disponibile, nessuna sostituzione | ||||
| 810 | 1612025027 | |||
| Custodia del polo 14,4-24V | ||||
| 812 | 1617000059 | 16.79 | 20.48 | |
| Tubo del martello | ||||
| 828 | 1617000918 | 450.79 | 549.96 | |
| Cavo di alimentazione | ||||
| 835 | 1607000228 | 23.90 | 29.16 | |
| Meccanismo d'impatto | ||||
| 850 | 1617000917 | 746.53 | 910.77 | |
| Non più disponibile, nessuna sostituzione | ||||
| 881 | 1617000172 | |||
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
