Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600HB9008 ( UNIVERSALROTAK490 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

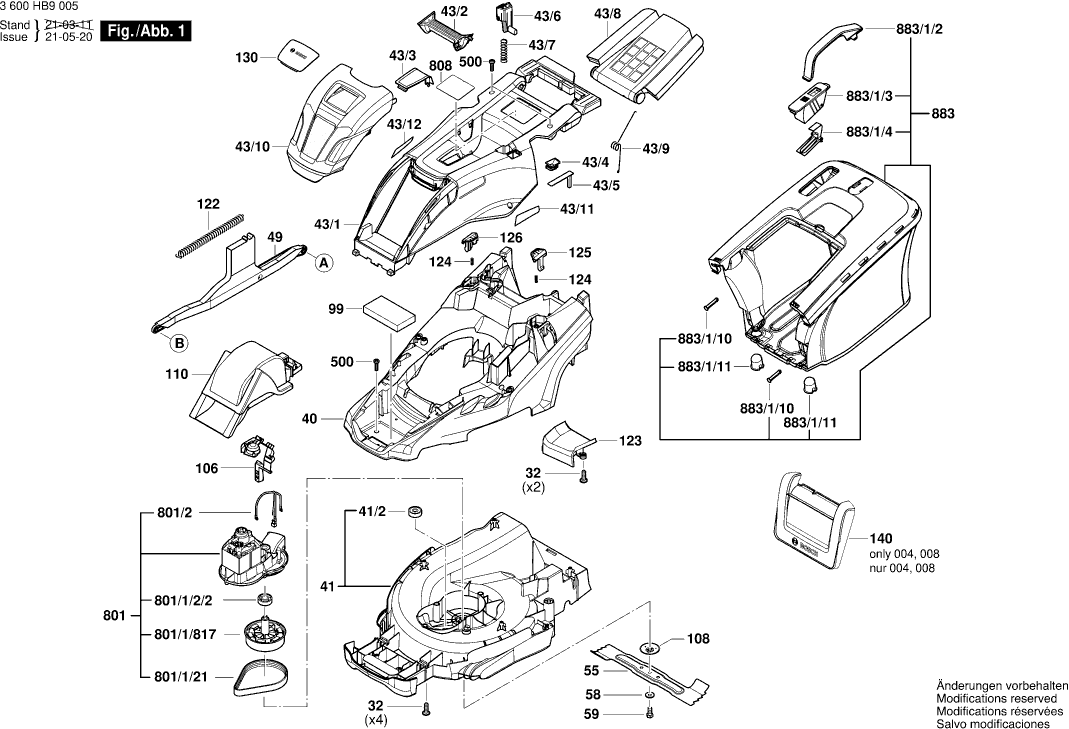

Disegno tecnico del modello Bosch 3600HB9008 ( UNIVERSALROTAK490 )
Elenco parti di ricambio del modello Bosch 3600HB9008 ( UNIVERSALROTAK490 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Vite per lamiera B4,8x107,5 MM | ||||
32 | F016L37433 | 0.83 | 1.01 | |
Morsetto del cavo | ||||
39/16 | F016L66895 | 0.83 | 1.01 | |
Leva di serraggio | ||||
39/801 | F016105363 | 3.31 | 4.04 | |
Deck del tosaerba | ||||
40 | F016L90981 | 20.42 | 24.91 | |
Cassa dell'apparato 36 cm | ||||
41 | F016L90441 | 40.61 | 49.54 | |
MANICOTTO | ||||
41/2 | F016L67442 | 2.71 | 3.31 | |
Cappuccio del motore | ||||
43/1 | F016L90017 | 13.93 | 16.99 | |
griglia ornamentale | ||||
43/10 | F016L90020 | 6.54 | 7.98 | |
Adesivo | ||||
43/11 | 160111C3G3 | 1.94 | 2.37 | |
Adesivo | ||||
43/12 | 160111C3G4 | 1.94 | 2.37 | |
Maniglia TSC 55 | ||||
43/2 | F016L90018 | 1.18 | 1.44 | |
Copertura TURBO II | ||||
43/3 | F016L90081 | 0.83 | 1.01 | |
Coperchio trasparente | ||||
43/4 | F016L90432 | 1.18 | 1.44 | |
Indicatore | ||||
43/5 | F016L90434 | 0.83 | 1.01 | |
Pulsante | ||||
43/6 | 1600A022AC | 2.30 | 2.81 | |
Molla | ||||
43/7 | F016L91168 | 0.83 | 1.01 | |
Lembo Di Protezione | ||||
43/8 | F016L90022 | 5.83 | 7.11 | |
Molla | ||||
43/9 | F016L90868 | 1.18 | 1.44 | |
Parte di collegamento | ||||
49 | F016L90027 | 6.54 | 7.98 | |
BARRA TOMMY | ||||
52/1 | F016L90005 | 4.10 | 5.00 | |
Pezzo Di Collegamento | ||||
52/2 | F016L90033 | 1.18 | 1.44 | |
Pezzo Di Collegamento | ||||
52/3 | F016L90037 | 1.18 | 1.44 | |
PIEZO POLARE | ||||
52/805 | F016105108 | 6.54 | 7.98 | |
Lama 36 cm | ||||
55 | F016L69570 | 18.19 | 22.19 | |
Anello di bloccaggio | ||||
58 | F016L18181 | 1.70 | 2.07 | |
Vite esagonale | ||||
59 | F04N004003 | 0.83 | 1.01 | |
BARRA TOMMY | ||||
61/1 | F016L90004 | 3.31 | 4.04 | |
Pezzo Di Collegamento | ||||
61/2 | F016L90032 | 1.18 | 1.44 | |
Distanziatore | ||||
61/3 | F016L90036 | 0.83 | 1.01 | |
Bussola di bloccaggio | ||||
61/4 | F016L68095 | 1.18 | 1.44 | |
Ruota Ront | ||||
61/805 | F016104421 | 7.58 | 9.25 | |
PIEZO POLARE | ||||
61/805 | F016105110 | 5.83 | 7.11 | |
Maniglia TSC 55 | ||||
75/1 | F016L90608 | 12.41 | 15.14 | |
Unità di cablaggio | ||||
75/3 | F016L90702 | 23.75 | 28.98 | |
Cassa dell'interruttore | ||||
75/3/1 | F016L67217 | 4.70 | 5.73 | |
Morsettiere | ||||
75/3/2 | F016L90781 | 10.73 | 13.09 | |
Cavo di giunzione MX 1200/2 E EF | ||||
75/3/3 | F016L90708 | 13.93 | 16.99 | |
Kit Interruttore | ||||
75/3/804 | F016104162 | 10.73 | 13.09 | |
Guidacavo | ||||
75/3/805 | F016104213 | 6.54 | 7.98 | |
Portadado | ||||
75/802 | F016105314 | 1.70 | 2.07 | |
Montaggio dell'interruttore | ||||
75/804 | F016105448 | 23.75 | 28.98 | |
MANICOTTO ESATRICO | ||||
75/805 | F016104361 | 3.31 | 4.04 | |
Braccio portaoggetti | ||||
78/1 | F016L91163 | 1.18 | 1.44 | |
Maniglia TSC 55 | ||||
78/2 | F016L90890 | 7.58 | 9.25 | |
Braccio portaoggetti | ||||
79/1 | F016L91164 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
79/2 | F016L90891 | |||
VITE C M4X35 | ||||
79/3 | F016L36542 | 1.94 | 2.37 | |
Pesi di bilanciamento | ||||
99 | F016L69400 | 15.71 | 19.17 | |
Guida cavo | ||||
106 | F016L90419 | 3.31 | 4.04 | |
Coperchio del cuscinetto RTS 400 REQ | ||||
108 | F016L67627 | 1.18 | 1.44 | |
Parete acustica | ||||
110 | F016L90089 | 5.83 | 7.11 | |
Clip | ||||
121 | F016L91066 | 0.83 | 1.01 | |
Molla | ||||
122 | F016L59327 | 2.24 | 2.73 | |
Inserto di plastica | ||||
123 | F016L90721 | 1.94 | 2.37 | |
Molla | ||||
124 | F016L90701 | 0.83 | 1.01 | |
Pulsante | ||||
125 | F016L90197 | 1.70 | 2.07 | |
Pulsante | ||||
126 | F016L90198 | 1.70 | 2.07 | |
Rivestimento frontale P1 Nero | ||||
130 | F016L90874 | 5.83 | 7.11 | |
Disco | ||||
131 | F016L91046 | 1.18 | 1.44 | |
Bussola di bloccaggio | ||||
131 | F016L68116 | 0.83 | 1.01 | |
Disco | ||||
132 | F016L91047 | 1.70 | 2.07 | |
Piastra di deflessione | ||||
140 | F016L90829 | 13.93 | 16.99 | |
Bussola di bloccaggio | ||||
500 | F016L68124 | 0.83 | 1.01 | |
Motore | ||||
801 | F016105105 | 101.94 | 124.37 | |
MANICOTTO | ||||
801/1/2/2 | F016L64594 | 2.24 | 2.73 | |
Cinghia di trasmissione | ||||
801/1/21 | F016L65351 | 9.53 | 11.63 | |
ALBERO DI TRASMISSIONE | ||||
801/1/817 | F016103758 | 11.88 | 14.49 | |
Protettore Termico | ||||
801/2 | F016L90879 | 9.53 | 11.63 | |
Targhetta | ||||
808 | 160111A7AW | 1.94 | 2.37 | |
Cilindro del Pistone | ||||
883 | F016105377 | 49.56 | 60.46 | |
CHIOCCIOLA | ||||
883/1/10 | F016L91107 | 2.24 | 2.73 | |
Alloggiamento Presa | ||||
883/1/11 | F016L91108 | 2.24 | 2.73 | |
Maniglia TSC 55 | ||||
883/1/2 | F016L90040 | 1.18 | 1.44 | |
Copertura TURBO II | ||||
883/1/3 | F016L90557 | 1.70 | 2.07 | |
Piastra di supporto AGC 18 | ||||
883/1/4 | F016L91038 | 0.83 | 1.01 |
