Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H8A001 (UniversalRaker900)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

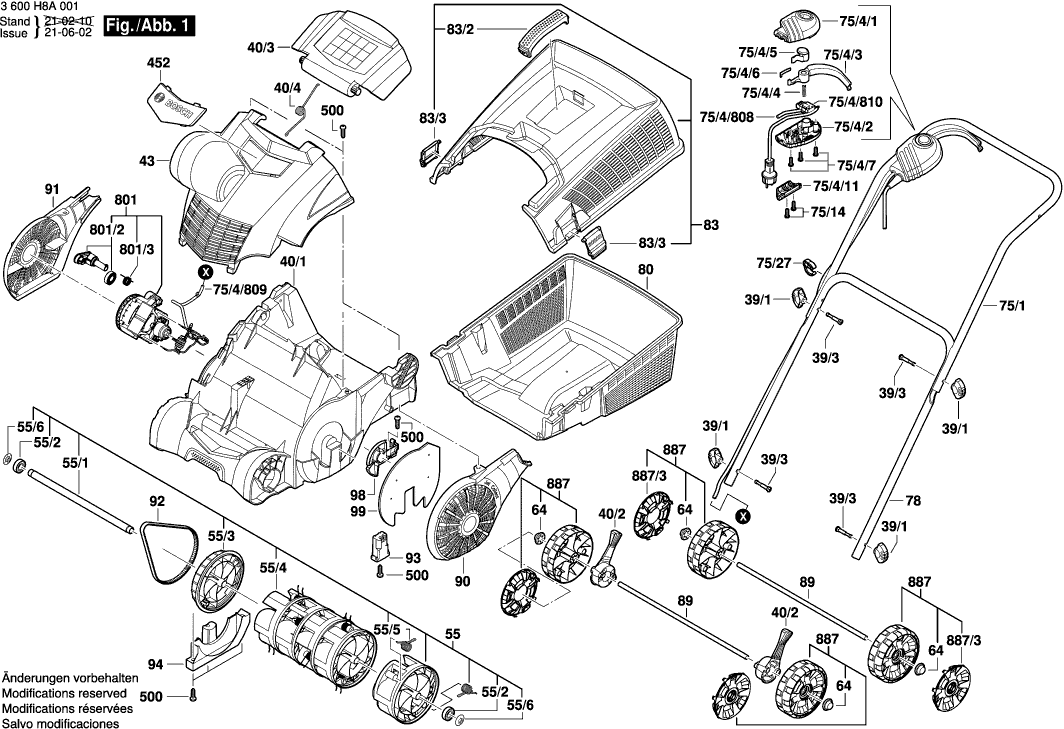

Disegni tecnici di Bosch 3600H8A001 (UniversalRaker900)
Elenco parti di Bosch 3600H8A001 (UniversalRaker900)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Dado ad ali | ||||
| 39/1 | F016F05692 | 1.00 | 1.22 | |
| Trunnion | ||||
| 39/3 | F016F05693 | 1.00 | 1.22 | |
| Telaio | ||||
| 40/1 | F016F05676 | 43.12 | 52.61 | |
| Leva di posizionamento | ||||
| 40/2 | F016F05694 | 1.49 | 1.82 | |
| Lembo Di Protezione | ||||
| 40/3 | F016F05695 | 4.18 | 5.10 | |
| Molla | ||||
| 40/4 | F016F05696 | 1.00 | 1.22 | |
| Cappuccio del motore | ||||
| 43 | F016F05677 | 11.37 | 13.87 | |
| Rastrello | ||||
| 55 | F016F05738 | 27.81 | 33.93 | |
| Albero del rotore | ||||
| 55/1 | F016F05697 | 8.35 | 10.19 | |
| MANICOTTO | ||||
| 55/2 | F016F05691 | 3.44 | 4.20 | |
| Puleggia | ||||
| 55/3 | F016F05698 | 4.94 | 6.03 | |
| Porta molla | ||||
| 55/4 | F016F05724 | 4.18 | 5.10 | |
| Molla | ||||
| 55/5 | F016F05726 | 1.00 | 1.22 | |
| Scudo | ||||
| 55/6 | F016F05699 | 1.00 | 1.22 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016F05686 | 14.94 | 18.23 | |
| Vite autofilettante | ||||
| 75/14 | F016F05708 | 1.00 | 1.22 | |
| Morsetto del cavo | ||||
| 75/27 | F016F05710 | 1.00 | 1.22 | |
| Cassa dell'interruttore | ||||
| 75/4/1 | F016F05701 | 2.08 | 2.54 | |
| Staffa di arresto | ||||
| 75/4/11 | F016F05709 | 1.00 | 1.22 | |
| Cassa dell'interruttore | ||||
| 75/4/2 | F016F05702 | 2.08 | 2.54 | |
| Leva di posizionamento | ||||
| 75/4/3 | F016F05703 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 75/4/4 | F016F05704 | 1.00 | 1.22 | |
| Pulsante AGC 18 | ||||
| 75/4/5 | F016F05705 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 75/4/6 | F016F05706 | 1.00 | 1.22 | |
| Vite autofilettante | ||||
| 75/4/7 | F016F05708 | 1.00 | 1.22 | |
| Cavo di alimentazione | ||||
| 75/4/808 | F016F05718 | 4.94 | 6.03 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/4/809 | F016F05725 | 8.35 | 10.19 | |
| Interruttore on-off | ||||
| 75/4/810 | F016F05717 | 13.13 | 16.02 | |
| Maniglia TSC 55 | ||||
| 78 | F016F05687 | 16.79 | 20.48 | |
| Cestino di raccolta | ||||
| 80 | F016F05711 | 18.94 | 23.11 | |
| Parte superiore del collettore | ||||
| 83 | F016F05681 | 16.79 | 20.48 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016F05683 | 1.00 | 1.22 | |
| Cattura KS 60 E | ||||
| 83/3 | F016F05680 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 89 | F016F05712 | 3.44 | 4.20 | |
| griglia ornamentale | ||||
| 90 | F016F05678 | 4.18 | 5.10 | |
| griglia ornamentale | ||||
| 91 | F016F05679 | 4.94 | 6.03 | |
| Cinghia di trasmissione | ||||
| 92 | F016F05713 | 9.67 | 11.80 | |
| Portacuscinetto | ||||
| 93 | F016F05714 | 1.00 | 1.22 | |
| Portacuscinetto | ||||
| 94 | F016F05715 | 2.08 | 2.54 | |
| Staffa di arresto | ||||
| 98 | F016F05689 | 1.00 | 1.22 | |
| Filtro dell'aria | ||||
| 99 | F016F05688 | 1.49 | 1.82 | |
| Logo aziendale | ||||
| 452 | F016F05674 | 1.00 | 1.22 | |
| Vite autofilettante | ||||
| 500 | F016F05708 | 1.00 | 1.22 | |
| Motore | ||||
| 801 | F016F05684 | 98.18 | 119.78 | |
| Braccio di tensione | ||||
| 801/2 | F016F05690 | 1.49 | 1.82 | |
| Molla | ||||
| 801/3 | F016F05716 | 1.00 | 1.22 | |
| PIEZO POLARE | ||||
| 887 | F016F05721 | 3.44 | 4.20 | |
| COPERTURA | ||||
| 887/3 | F016F05722 | 1.00 | 1.22 | |
