Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HC1D01 ( UNIVERSALGRASSCUT18 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

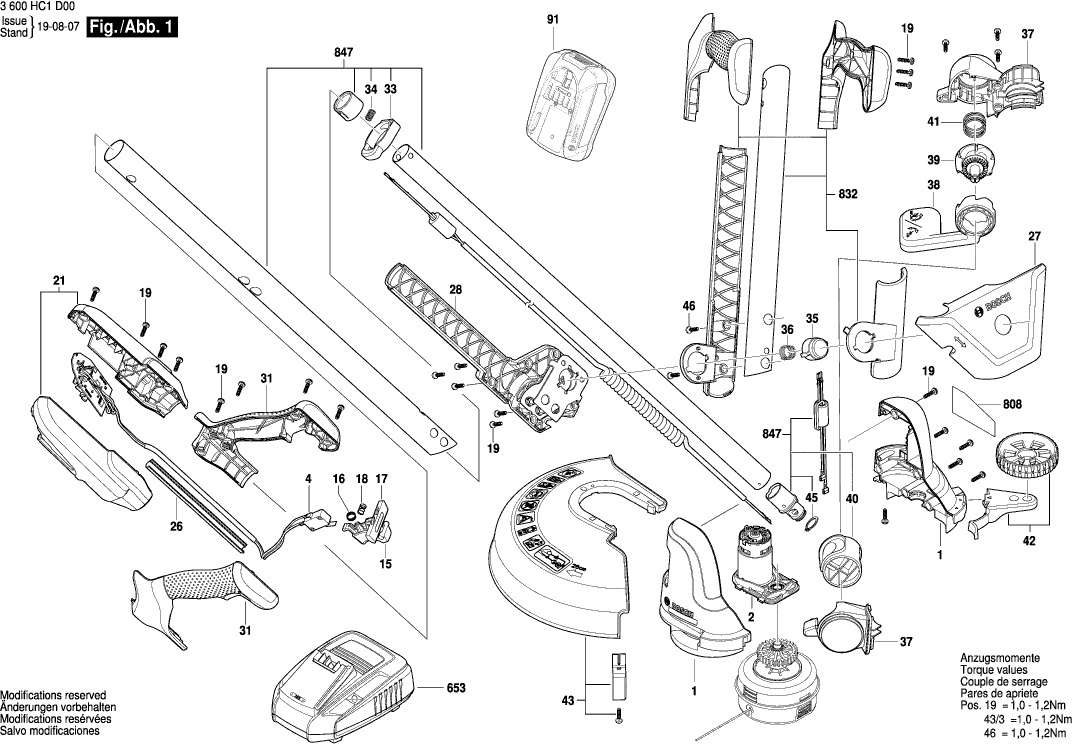

Disegni tecnici di Bosch 3600HC1D01 ( UNIVERSALGRASSCUT18 )
Elenco parti di Bosch 3600HC1D01 ( UNIVERSALGRASSCUT18 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Base Del Casing | ||||
| 1 | 1600A0154M | 7.58 | 9.25 | |
| Gruppo motore | ||||
| 2 | 1600A0154N | 23.75 | 28.98 | |
| Assemblaggio Elettronico | ||||
| 4 | 1600A0154T | 26.84 | 32.74 | |
| Grilletto | ||||
| 15 | 1600A0154U | 0.83 | 1.01 | |
| Molla compressione | ||||
| 16 | 1614610012 | 0.83 | 1.01 | |
| Interruttore di Sicurezza | ||||
| 17 | 1600A0154W | 0.83 | 1.01 | |
| Molla dell'interruttore | ||||
| 18 | 2609001975 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Alloggiamento Superiore | ||||
| 21 | 1600A0154Z | 4.10 | 5.00 | |
| Tubo di guida | ||||
| 26 | 1600A01555 | 0.83 | 1.01 | |
| Carcasa Frontale | ||||
| 27 | 1600A01556 | 4.70 | 5.73 | |
| Parte Posteriore Della Custodia | ||||
| 28 | 1600A01557 | 4.10 | 5.00 | |
| Leva KA 65 | ||||
| 31 | 1600A0155A | 5.83 | 7.11 | |
| Pulsante | ||||
| 33 | 1600A0155B | 0.83 | 1.01 | |
| Molla compressione | ||||
| 34 | 1604611025 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 34 | 160461205D | 0.83 | 1.01 | |
| Pulsante | ||||
| 35 | 1600A01575 | 0.83 | 1.01 | |
| Molla | ||||
| 36 | 2609005925 | 0.83 | 1.01 | |
| Alloggiamento Supplementare | ||||
| 37 | 1600A0155E | 2.71 | 3.31 | |
| Pedale | ||||
| 38 | 1600A0155F | 2.24 | 2.73 | |
| ACCOPPIAMENTO | ||||
| 39 | 1600A0155G | 0.83 | 1.01 | |
| BOSS | ||||
| 40 | 1600A0155H | 1.94 | 2.37 | |
| Molla compressione | ||||
| 41 | 1600A0155J | 0.83 | 1.01 | |
| Set di ruote | ||||
| 42 | 1600A0155K | 6.54 | 7.98 | |
| Coperchio Protettivo | ||||
| 43 | 1600A01C4F | 15.71 | 19.17 | |
| Coperchio della Bobina | ||||
| 44/5 | 1600A0156W | 15.71 | 19.17 | |
| Manicotto | ||||
| 44/5/3 | 1600A025TN | 3.31 | 4.04 | |
| Coperchio della Bobina | ||||
| 44/6 | 1600A02P6D | 11.18 | 13.64 | |
| Anello di bloccaggio | ||||
| 45 | 2916650006 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 46 | 2603490021 | 0.83 | 1.01 | |
| Pacco Batteria | ||||
| 91 | 2607337211 | 73.72 | 89.94 | |
| Caricabatterie UK | ||||
| 653 | 2607226517 | 26.84 | 32.74 | |
| Targhetta | ||||
| 808 | 160111A6KZ | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A6L1 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 832 | 1607000DF7 | 33.45 | 40.81 | |
| Testa di taglio | ||||
| 844 | 1607000DC0 | 29.75 | 36.30 | |
| Interruttore a bilanciere | ||||
| 844/3 | 1607000DB9 | 7.58 | 9.25 | |
| Flangia di collegamento | ||||
| 847 | 1607000D6W | 55.25 | 67.40 | |
