Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603CC7001 (UniversalCirc12)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

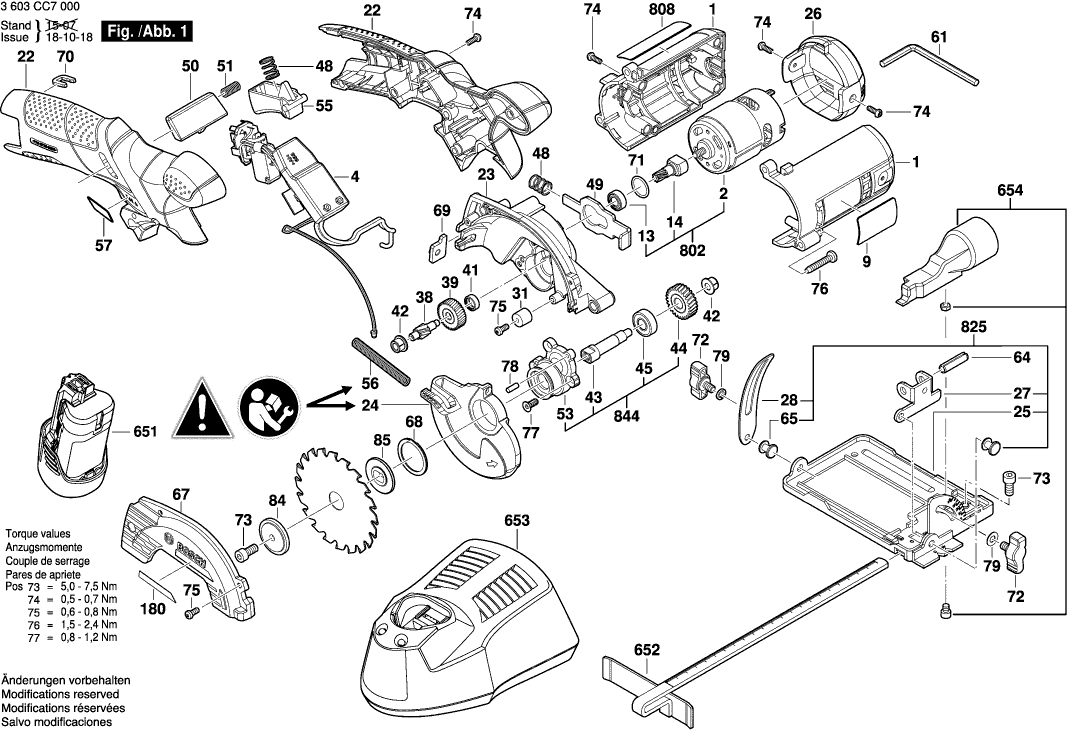

Disegni tecnici di Bosch 3603CC7001 (UniversalCirc12)
Elenco parti di Bosch 3603CC7001 (UniversalCirc12)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P13004 | 7.46 | 9.10 | |
| Motore a corrente continua | ||||
| 2 | 160702264L | 43.12 | 52.61 | |
| Modulo elettronico | ||||
| 4 | 1619P10653 | 43.12 | 52.61 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P12361 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619P10733 | 2.86 | 3.49 | |
| TRASMISSIONE SA | ||||
| 14 | 1619P10731 | 10.90 | 13.30 | |
| Set di maniglie | ||||
| 22 | 1619P12362 | 11.37 | 13.87 | |
| Guardia superiore | ||||
| 23 | 1600A00XS4 | 16.79 | 20.48 | |
| Guardia inferiore | ||||
| 24 | 1619P10722 | 4.94 | 6.03 | |
| PIASTRA DI BASE CPL USA | ||||
| 25 | 1600A00XR7 | 8.35 | 10.19 | |
| Cappuccio finale | ||||
| 26 | 1619P12364 | 1.49 | 1.82 | |
| Staffa per cerniera | ||||
| 27 | 1619P10725 | 2.08 | 2.54 | |
| Fermo ad angolo Winkelanschlag AGC 18 | ||||
| 28 | 1619P10726 | 2.40 | 2.93 | |
| Paraurti | ||||
| 31 | 1619P10728 | 1.49 | 1.82 | |
| Albero del ingranaggio | ||||
| 38 | 1619P10735 | 11.37 | 13.87 | |
| TRASMISSIONE SA | ||||
| 39 | 1619P10732 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 41 | 1619P10734 | 3.44 | 4.20 | |
| Boccola | ||||
| 42 | 1619P10729 | 1.49 | 1.82 | |
| Albero | ||||
| 43 | 1619P10730 | 6.73 | 8.21 | |
| TRASMISSIONE SA | ||||
| 44 | 1619P10736 | 10.90 | 13.30 | |
| CUSCINETTO A SFERA | ||||
| 45 | 1619P06024 | 9.67 | 11.80 | |
| Molla compressione | ||||
| 48 | 1619P10738 | 1.49 | 1.82 | |
| Staffe Guida | ||||
| 49 | 1619P10727 | 4.94 | 6.03 | |
| Scorrimento di arresto | ||||
| 50 | 1619P10739 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 51 | 2610935251 | 1.49 | 1.82 | |
| Flangia del cuscinetto HKC 55 | ||||
| 53 | 1619P10720 | 10.90 | 13.30 | |
| Grilletto | ||||
| 55 | 1619P10741 | 3.44 | 4.20 | |
| Molla di estensione | ||||
| 56 | 1619P10742 | 1.49 | 1.82 | |
| Zelfklevende Plaat | ||||
| 57 | 1619P13005 | 1.00 | 1.22 | |
| Chiave a bussola esagonale | ||||
| 61 | 1619P11420 | 2.08 | 2.54 | |
| Perno di serraggio | ||||
| 64 | 2917760151 | 2.08 | 2.54 | |
| Rivetto | ||||
| 65 | 1619P06968 | 1.00 | 1.22 | |
| Coperchio Protettivo | ||||
| 67 | 1619P12365 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 68 | 1619P10737 | 1.00 | 1.22 | |
| Dado | ||||
| 69 | 1619P10828 | 2.08 | 2.54 | |
| Clip BHC 18 | ||||
| 70 | 1619P08646 | 1.00 | 1.22 | |
| Anello O | ||||
| 71 | 3600210014 | 1.49 | 1.82 | |
| Vite ad ali | ||||
| 72 | 1619P13006 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 73 | 1619P11432 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 74 | 1619P00220 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 75 | 1619P11431 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 1619P07546 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 77 | 1613435023 | 1.00 | 1.22 | |
| Bullone di cuscinetto | ||||
| 78 | 2603201020 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 79 | 1619P11626 | 1.00 | 1.22 | |
| Disco | ||||
| 84 | 1619P13104 | 1.49 | 1.82 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 85 | 1619P10745 | 2.40 | 2.93 | |
| Accupakket | ||||
| 91 | 1607A3515X | 21.30 | 25.99 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 180 | 1619P14386 | 2.40 | 2.93 | |
| Pacco Batteria | ||||
| 651 | 1607A3507N | 67.98 | 82.94 | |
| Accupakket | ||||
| 651 | 1607A3515X | 21.30 | 25.99 | |
| FERMA LUNGHEZZA | ||||
| 652 | 1619X08284 | 6.73 | 8.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225135 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226101 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226219 | 70.20 | 85.64 | |
| Ugello di aspirazione | ||||
| 654 | 1619P13436 | 4.18 | 5.10 | |
| Gruppo motore | ||||
| 802 | 1619P11483 | 39.14 | 47.75 | |
| Targhetta | ||||
| 808 | 1619P14388 | 2.40 | 2.93 | |
| Piastra base completa | ||||
| 825 | 1619P13352 | 12.82 | 15.64 | |
| Montaggio Mandrino | ||||
| 844 | 1619P11484 | 31.42 | 38.33 | |
