Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603J52301 ( UNEOMAXX )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

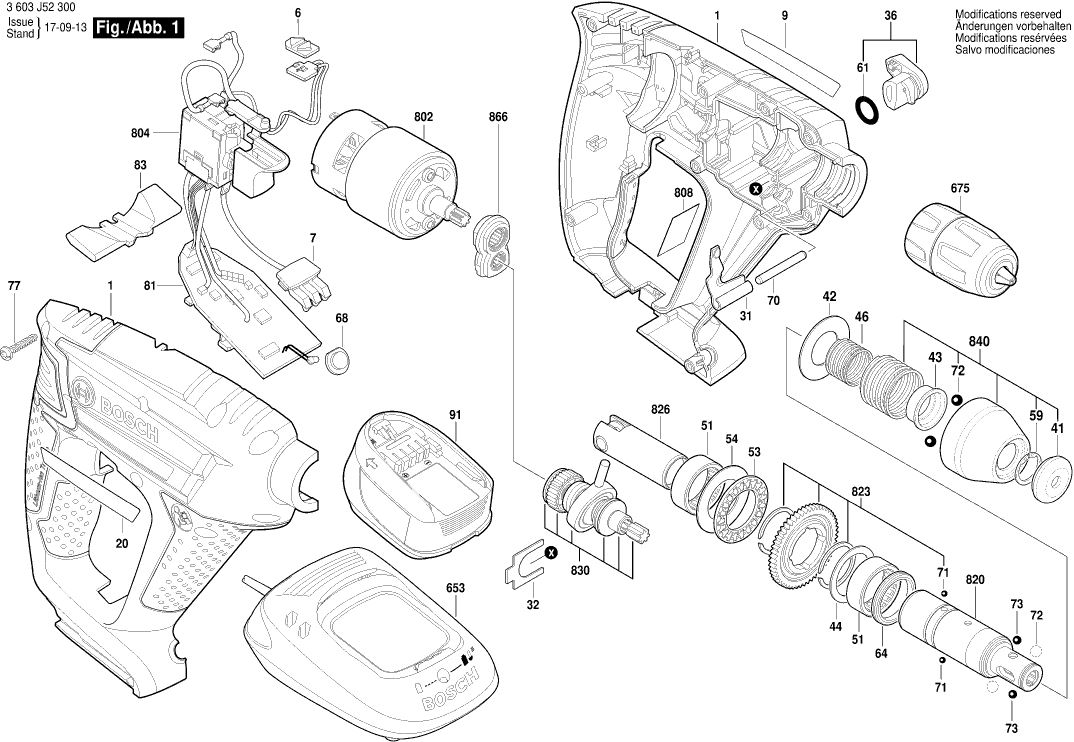

Disegno tecnico del modello Bosch 3603J52301 ( UNEOMAXX )
Elenco parti di ricambio del modello Bosch 3603J52301 ( UNEOMAXX )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609004615 | 26.84 | 32.74 | |
| LENTE | ||||
| 6 | 2609001694 | 0.83 | 1.01 | |
| Conduttore di luce TSC 55 | ||||
| 7 | 2609004616 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609005269 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 20 | 2609005270 | 2.24 | 2.73 | |
| Leva KA 65 | ||||
| 31 | 1611329028 | 2.71 | 3.31 | |
| Piastra Freno | ||||
| 32 | 1611031007 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 36 | 2609005050 | 1.18 | 1.44 | |
| Tappo protettivo | ||||
| 41 | 1610508053 | 1.70 | 2.07 | |
| Rondella di bloccaggio | ||||
| 42 | 1610102077 | 0.83 | 1.01 | |
| Anello di riserva | ||||
| 43 | 1610102074 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 44 | 1610102013 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 46 | 1614643018 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 1610910095 | 2.71 | 3.31 | |
| Assemblaggio Gabbia-Rulli | ||||
| 53 | 1610920015 | 4.10 | 5.00 | |
| Disco di supporto | ||||
| 54 | 1610102075 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 59 | 1614601064 | 0.83 | 1.01 | |
| Anello O | ||||
| 61 | 2609004677 | 0.83 | 1.01 | |
| Anello di tenuta albero | ||||
| 64 | 1610283040 | 1.94 | 2.37 | |
| LENTE | ||||
| 68 | 2609002543 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 70 | 2917860106 | 0.83 | 1.01 | |
| Palla | ||||
| 71 | 1903230004 | 0.83 | 1.01 | |
| Palla | ||||
| 72 | 1903230010 | 0.83 | 1.01 | |
| Palla | ||||
| 73 | 1903230007 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 77 | 2609004724 | 0.83 | 1.01 | |
| Assemblaggio Elettronico | ||||
| 81 | 2609004227 | 60.65 | 73.99 | |
| Scorrimento dell'interruttore | ||||
| 83 | 2609004622 | 0.83 | 1.01 | |
| Pacco Batteria | ||||
| 91 | 2607337199 | 81.47 | 99.39 | |
| Pacco Batteria | ||||
| 91 | 2607337211 | 73.72 | 89.94 | |
| Pacco Batteria PBA 18V 2,0Ah W-B | ||||
| 91 | 1607A350RP | 67.25 | 82.04 | |
| Pacco batteria PBA 18V/1,5 Ah W-A | ||||
| 91 | 2607337187 | 57.10 | 69.66 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350JM | 55.25 | 67.40 | |
| Caso di trasporto S | ||||
| 650 | 1600A013NM | 29.75 | 36.30 | |
| Caricabatterie UK | ||||
| 653 | 2607225967 | 67.25 | 82.04 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225965 | 44.82 | 54.68 | |
| Caricabatterie UK | ||||
| 653 | 2607226517 | 26.84 | 32.74 | |
| Adattatore | ||||
| 675 | 1600A00ZS4 | 15.71 | 19.17 | |
| Motore a corrente continua | ||||
| 802 | 2609005048 | 49.56 | 60.46 | |
| Interruttore | ||||
| 804 | 2609005049 | 40.61 | 49.54 | |
| Targhetta | ||||
| 808 | 160111A98W | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A2E5 | 1.84 | 2.24 | |
| Frizione dell'utensile | ||||
| 820 | 2609005054 | 60.65 | 73.99 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 823 | 2609003045 | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 826 | 2609003044 | 26.84 | 32.74 | |
| Albero del ingranaggio | ||||
| 830 | 2609005053 | 40.61 | 49.54 | |
| Manicotto di Protezione | ||||
| 840 | 2609005051 | 12.41 | 15.14 | |
| Ponte di cuscinetto | ||||
| 866 | 2609005052 | 20.42 | 24.91 | |
