Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611205003 ( UBH4/26 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

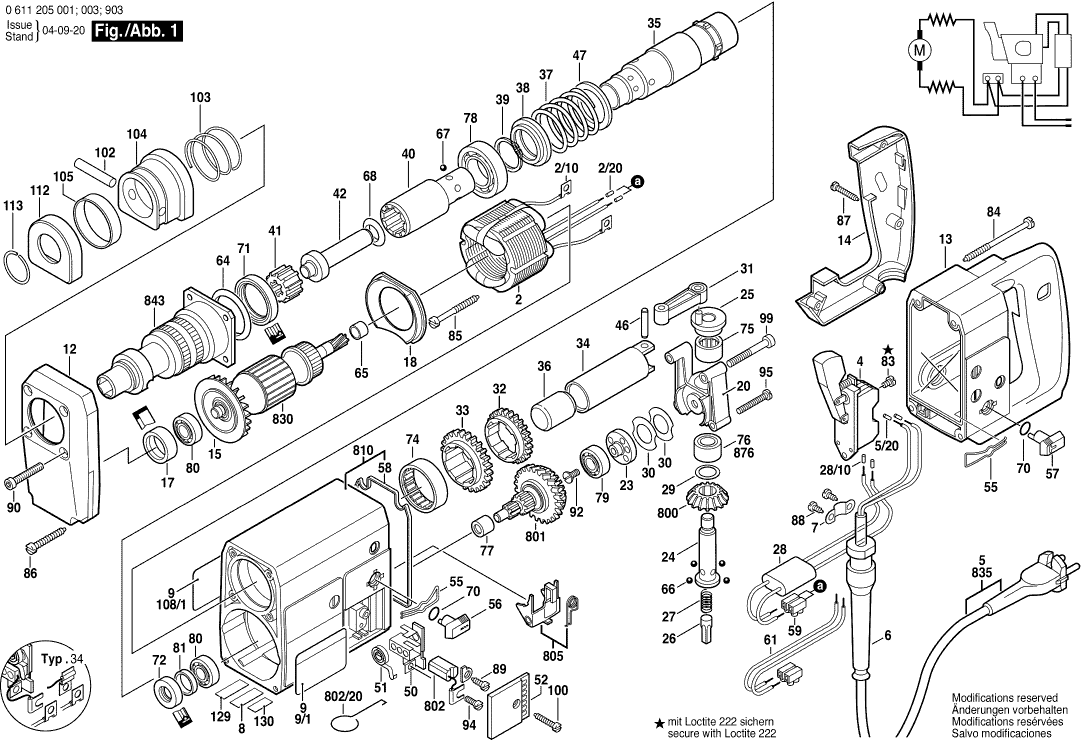

Disegno tecnico del modello Bosch 0611205003 ( UBH4/26 )
Elenco parti di ricambio del modello Bosch 0611205003 ( UBH4/26 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1614220049 | |||
| Terminale a occhiello Ø 4,3 MM | ||||
| 2/10 | 1671353005 | 0.83 | 1.01 | |
| Giunto Finale Ø1,3xØ1,6x10 MM | ||||
| 2/20 | 1610452003 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 1617200017 | |||
| Ghiandaia finale | ||||
| 5/20 | 3604477008 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302013 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 1.18 | 1.44 | |
| Targhetta | ||||
| 8 | 1611104001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110156 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 12 | 1615500280 | 29.75 | 36.30 | |
| Carter del ingranaggio | ||||
| 13 | 1615806024 | 23.75 | 28.98 | |
| Piastra di maniglia | ||||
| 14 | 1615132016 | 0.83 | 1.01 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610052 | 2.24 | 2.73 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 17 | 1610206017 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 18 | 1610522005 | 1.94 | 2.37 | |
| BLOCCO CUSCINETTO | ||||
| 20 | 1615820087 | 18.19 | 22.19 | |
| Flangia del cuscinetto HKC 55 | ||||
| 23 | 1615700024 | 10.73 | 13.09 | |
| Albero Motore | ||||
| 24 | 1613124019 | 44.82 | 54.68 | |
| Bullone Eccentrico | ||||
| 25 | 1613180002 | 33.45 | 40.81 | |
| Spindola pressoria | ||||
| 26 | 1613105010 | 12.41 | 15.14 | |
| Molla compressione | ||||
| 27 | 1604612002 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 1617328002 | |||
| Ghiandaia finale | ||||
| 28/10 | 3604477008 | 0.83 | 1.01 | |
| Rondella di distanziale 1,8 MM DI SPESSORE | ||||
| 29 | 1610101610 | 2.71 | 3.31 | |
| Rondella di compensazione 0,2 MM DI SPICCIOLO | ||||
| 30 | 1610132004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 1612001030 | |||
| Ingranaggio cilindrico Z=46/6 | ||||
| 32 | 1616317023 | 20.42 | 24.91 | |
| Ingranaggio cilindrico Z=46/6 | ||||
| 33 | 1616317024 | 29.75 | 36.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 1618700035 | |||
| Pistone del martello | ||||
| 34/1 | 1618700051 | 13.93 | 16.99 | |
| Albero Cavo Z=6 | ||||
| 35 | 1616130005 | 101.94 | 124.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 1613200005 | |||
| Percussore | ||||
| 36/1 | 1618710046 | 15.71 | 19.17 | |
| Molla compressione | ||||
| 37 | 1614618001 | 4.70 | 5.73 | |
| Anello di riserva | ||||
| 38 | 1610328010 | 11.88 | 14.49 | |
| Anello di bloccaggio | ||||
| 39 | 2916650014 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 1616334007 | |||
| Manicotto del cuscinetto | ||||
| 40/1 | 1616334010 | 81.47 | 99.39 | |
| Portante Z=8/9 | ||||
| 41 | 1616490009 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | 1613124021 | |||
| Spina percussore 15 MM | ||||
| 42/0/1 | 1613124027 | 29.75 | 36.30 | |
| Spina Cilindrica | ||||
| 46 | 1613101004 | 1.18 | 1.44 | |
| Disco di Supporto 3,0 MM DI SPESSORE | ||||
| 47 | 1610102016 | 1.70 | 2.07 | |
| PORTA-SPAZZOLA | ||||
| 50 | 1604336017 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 51 | 1604652006 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 52 | 1615500281 | 1.94 | 2.37 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 55 | 1614680000 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 56 | 1612026026 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 58 | 1611015025 | |||
| FERMAGLIO PER CAVO | ||||
| 59 | 1611091002 | 0.83 | 1.01 | |
| Anello O 62.0x4.0 MM | ||||
| 63 | 1610210089 | 1.70 | 2.07 | |
| Anello O | ||||
| 64 | 1900210145 | 1.18 | 1.44 | |
| Anello intermedio | ||||
| 65 | 1610300051 | 5.83 | 7.11 | |
| Palla | ||||
| 66 | 1903230009 | 0.83 | 1.01 | |
| Palla | ||||
| 67 | 1903230011 | 1.94 | 2.37 | |
| Anello di smorzamento | ||||
| 68 | 1610210034 | 0.83 | 1.01 | |
| Anello O | ||||
| 69 | 1610210058 | 1.94 | 2.37 | |
| Anello O | ||||
| 70 | 1610210026 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 71 | 1610283012 | 5.83 | 7.11 | |
| Guarnizione radiale per albero Ø13,8xØ26x7,5 MM | ||||
| 72 | 1610283014 | 7.58 | 9.25 | |
| Cuscinetto ad aghi Ø35xØ42x12 MM | ||||
| 74 | 1610910051 | 5.83 | 7.11 | |
| Cuscinetto ad aghi Ø14xØ22x13 MM | ||||
| 75 | 1610910056 | 11.88 | 14.49 | |
| Manicotto ad ago AGC 18 | ||||
| 76 | 1610910069 | 4.70 | 5.73 | |
| Manicotto ad ago AGC 18 | ||||
| 77 | 1610910057 | 2.24 | 2.73 | |
| Cuscinetto a sfere a gola profonda 25x47x12 | ||||
| 78 | 1900900275 | 26.84 | 32.74 | |
| Cuscinetto a sfere rigido DIN 625 6000J C5 | ||||
| 79 | 1900900278 | 13.93 | 16.99 | |
| Cuscinetto a sfere a gola profonda 10x26x8 | ||||
| 80 | 1610905002 | 7.58 | 9.25 | |
| Feltro Lubrificante | ||||
| 81 | 1610205003 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 83 | 2603410001 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 84 | 1613412001 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 85 | 3603415560 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 86 | 2910211037 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 87 | 2910211021 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 88 | 2910211018 | 0.83 | 1.01 | |
| Vite per Lamiera DIN 7971-BZ3,9x9,5 | ||||
| 89 | 2910211017 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 90 | 2910141166 | 1.18 | 1.44 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 92 | 1613421000 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 94 | 2910021118 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 95 | 2910021134 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 99 | 2910141170 | 1.94 | 2.37 | |
| Vite per lamiera BZ 3,9x19 DIN 7972 | ||||
| 100 | 2910601120 | 0.83 | 1.01 | |
| Chiodo dritto RIKO 6325-8m6x40 | ||||
| 102 | 2917550184 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 103 | 1614616004 | 1.70 | 2.07 | |
| Manicotto di Protezione | ||||
| 104 | 1610499004 | 4.10 | 5.00 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 105 | 1610206016 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 108/1 | 1611110468 | 2.24 | 2.73 | |
| Tappo protettivo | ||||
| 112 | 1610590000 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 113 | 2916601014 | |||
| Diepteaanslag metaal, 310 | ||||
| 115 | 1613001003 | 5.17 | 6.31 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1612025019 | 5.33 | 6.50 | |
| Morsetto di Supporto | ||||
| 121 | 1618040077 | 13.93 | 16.99 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 122 | 1613521001 | 3.31 | 4.04 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316003 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 124 | 1613100012 | 1.94 | 2.37 | |
| Vite ad ali | ||||
| 125 | 1613480009 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 126 | 1613300006 | |||
| Piastra di tensione | ||||
| 127 | 1611030009 | 2.24 | 2.73 | |
| Cacciavite Spostato | ||||
| 652 | 2607950004 | 1.18 | 1.44 | |
| Tappo protettivo Ø11xØ20,5x25 MM | ||||
| 655/1 | 1610508005 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 656/20 | 1618598086 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 656/20/1 | 1618598087 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 705/2 | 1618598074 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 706 | 1618598089 | |||
| Anello di ritenzione | ||||
| 706/20 | 2916600007 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 756/20 | 1618598123 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 760 | 1618571008 | |||
| Mandrino | ||||
| 770 | 1608571069 | 20.42 | 24.91 | |
| Chiave del mandrino | ||||
| 770/800 | 2607950007 | 5.33 | 6.50 | |
| ASTA FILETTATA | ||||
| 770/801 | 1603400001 | 0.83 | 1.01 | |
| Ingranaggio Conico Z=33 | ||||
| 800 | 1616333005 | 44.82 | 54.68 | |
| Set di Parti Z=9/16/48 | ||||
| 801 | 1617000930 | 148.65 | 181.35 | |
| KIT DI SERVIZIO 115V | ||||
| 802 | 1617014106 | 15.71 | 19.17 | |
| Gancio Estrattore | ||||
| 802/20 | 1604682006 | 1.18 | 1.44 | |
| Set di pezzi | ||||
| 804 | 1617000062 | 0.83 | 1.01 | |
| Set di pezzi | ||||
| 805 | 1617000064 | 13.93 | 16.99 | |
| Set di pezzi | ||||
| 806 | 1617000085 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Set di pezzi | ||||
| 810 | 1617000060 | 148.65 | 181.35 | |
| MANIGLIA IN METALLO | ||||
| 813 | 1612025020 | 0.83 | 1.01 | |
| Set di pezzi | ||||
| 814 | 1617000038 | 7.58 | 9.25 | |
| Maniglia ausiliaria M10 | ||||
| 815 | 16020250A1 | 11.88 | 14.49 | |
| Armatura 220-230V | ||||
| 830 | 1614010027 | 168.86 | 206.01 | |
| Cavo di alimentazione | ||||
| 835 | 1607000227 | 20.42 | 24.91 | |
| Frizione dell'utensile | ||||
| 843 | 1618597031 | 148.65 | 181.35 | |
| Telaio di sigillatura | ||||
| 858 | 1611015017 | 10.73 | 13.09 | |
| Cuscinetto ad aghi Ø14xØ22x13 MM | ||||
| 876 | 1610910056 | 11.88 | 14.49 | |
