Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611207003 ( UBH3/16 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

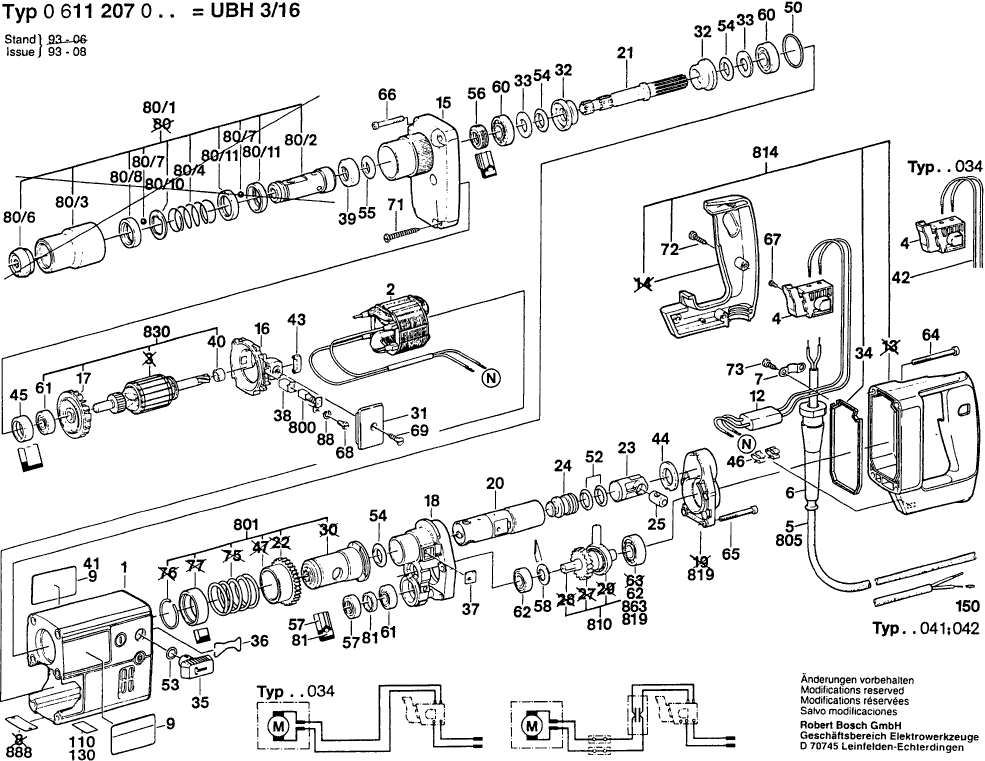

Disegno tecnico del modello Bosch 0611207003 ( UBH3/16 )
Elenco parti di ricambio del modello Bosch 0611207003 ( UBH3/16 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108008 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1614220065 | |||
| Interruttore | ||||
| 4 | 2607200110 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110155 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1617328020 | |||
| Coperchio del alloggiamento VERDE | ||||
| 15 | 1615500277 | 29.75 | 36.30 | |
| Anello deflettore d'aria | ||||
| 16 | 1615820059 | 4.70 | 5.73 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 17 | 2606610059 | 2.71 | 3.31 | |
| BLOCCO CUSCINETTO | ||||
| 18 | 1615820058 | 73.72 | 89.94 | |
| Tubo di guida | ||||
| 20 | 1615806031 | 73.72 | 89.94 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21 | 1618597030 | |||
| Pistone del martello | ||||
| 23 | 1618700045 | 18.19 | 22.19 | |
| Perno di percussione | ||||
| 24 | 1618710040 | 11.88 | 14.49 | |
| Spinotto del pistone | ||||
| 25 | 1613105012 | 2.71 | 3.31 | |
| Cappuccio di tenuta | ||||
| 31 | 1615500278 | 1.70 | 2.07 | |
| Boccola Distanziatrice | ||||
| 32 | 1610329000 | 1.18 | 1.44 | |
| Disco di supporto 2,0 MM DI SPESSORE | ||||
| 33 | 1610101611 | 1.18 | 1.44 | |
| Telaio di sigillatura | ||||
| 34 | 1611015022 | 3.31 | 4.04 | |
| Manico a morsetto NERO | ||||
| 35 | 1612026017 | 2.24 | 2.73 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 36 | 1614680002 | 2.24 | 2.73 | |
| Piastra di tenuta | ||||
| 37 | 1611031004 | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 38 | 1614336003 | 1.18 | 1.44 | |
| Anello di riserva | ||||
| 39 | 1610508006 | 1.94 | 2.37 | |
| Anello intermedio | ||||
| 40 | 1610200011 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | 1614431011 | |||
| Paracolpi in gomma | ||||
| 43 | 1611091004 | 0.83 | 1.01 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 44 | 1610109015 | 1.94 | 2.37 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 45 | 1610206017 | 1.70 | 2.07 | |
| Molla di contatto | ||||
| 46 | 1611329003 | 0.83 | 1.01 | |
| Anello O | ||||
| 50 | 1610210087 | 1.18 | 1.44 | |
| Anello O 16,0x3,15 MM | ||||
| 52 | 1610210038 | 1.94 | 2.37 | |
| Anello O | ||||
| 53 | 1610210046 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 54 | 1610210040 | |||
| Anello O 11,0x7,0 MM | ||||
| 55 | 1610210035 | 2.24 | 2.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 56 | 1610283015 | 2.71 | 3.31 | |
| Guarnizione radiale per albero Ø13,8xØ26x7,5 MM | ||||
| 57 | 1610283014 | 7.58 | 9.25 | |
| Molla a disco | ||||
| 58 | 1610550026 | 1.18 | 1.44 | |
| Cuscinetto a sfere scanalato 15x32x9 | ||||
| 60 | 1900900272 | 18.19 | 22.19 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 61 | 1900905025 | 15.71 | 19.17 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 62 | 1900900287 | 18.19 | 22.19 | |
| Vite a testa esagonale M 5x50 DIN 912-8.8 | ||||
| 64 | 2910141174 | 1.94 | 2.37 | |
| Vite a brugola | ||||
| 65 | 2910141168 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 66 | 2910141168 | 2.24 | 2.73 | |
| Vite a testa cilindrica | ||||
| 67 | 2603410001 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 68 | 2910021118 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 69 | 2910601118 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 71 | 2910211038 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 72 | 2910211021 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 73 | 2910211018 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 80/1 | 1618598131 | |||
| Manicotto di Protezione | ||||
| 80/20 | 1610499009 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 80/30 | 1614632000 | 0.83 | 1.01 | |
| Tappo protettivo | ||||
| 80/40 | 1610508008 | 1.70 | 2.07 | |
| Palla | ||||
| 80/50 | 1903230013 | 1.70 | 2.07 | |
| Rondella di spinta | ||||
| 80/60 | 1610251002 | 5.33 | 6.50 | |
| PIASTRA DI MONTAGGIO | ||||
| 80/70 | 1610190007 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 80/80 | 1610250003 | 4.70 | 5.73 | |
| Anello di ritenuta DIN 7993-A22 | ||||
| 80/90 | 2916540012 | 2.24 | 2.73 | |
| Feltro Lubrificante | ||||
| 81 | 1610205003 | 1.18 | 1.44 | |
| Morsetto di Supporto | ||||
| 121 | 1618040077 | 13.93 | 16.99 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 122 | 1613521001 | 3.31 | 4.04 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316003 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 124 | 1613100012 | 1.94 | 2.37 | |
| Vite ad ali | ||||
| 125 | 1613480009 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 126 | 1613300006 | |||
| Piastra di tensione | ||||
| 127 | 1611030009 | 2.24 | 2.73 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 34.26 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/10 | 2603421226 | 1.18 | 1.44 | |
| Mandrino | ||||
| 701 | 1608571069 | 20.42 | 24.91 | |
| Sleutel boorhouder C, S2 | ||||
| 701/7 | 1607950044 | 9.07 | 11.07 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 715 | 1613001009 | 2.71 | 3.31 | |
| MANIGLIA IN METALLO | ||||
| 720 | 1612025020 | 0.83 | 1.01 | |
| Cassa di trasporto | ||||
| 750 | 1615438075 | 0.83 | 1.01 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 800 | 1617014118 | 23.75 | 28.98 | |
| Frizione di sovrapposizione | ||||
| 801 | 1617031017 | 91.56 | 111.70 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Set di pezzi | ||||
| 810 | 1617000902 | 73.72 | 89.94 | |
| Set di pezzi | ||||
| 814 | 1617000924 | 49.56 | 60.46 | |
| Set di pezzi | ||||
| 815 | 1617000038 | 7.58 | 9.25 | |
| Set di pezzi | ||||
| 819 | 1617000926 | 13.93 | 16.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 830 | 1614010031 | |||
| Cuscinetto a sfere a gola profonda 12x32x10 | ||||
| 863 | 1900900302 | 15.71 | 19.17 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
