Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611210003 (UBH2/20S)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

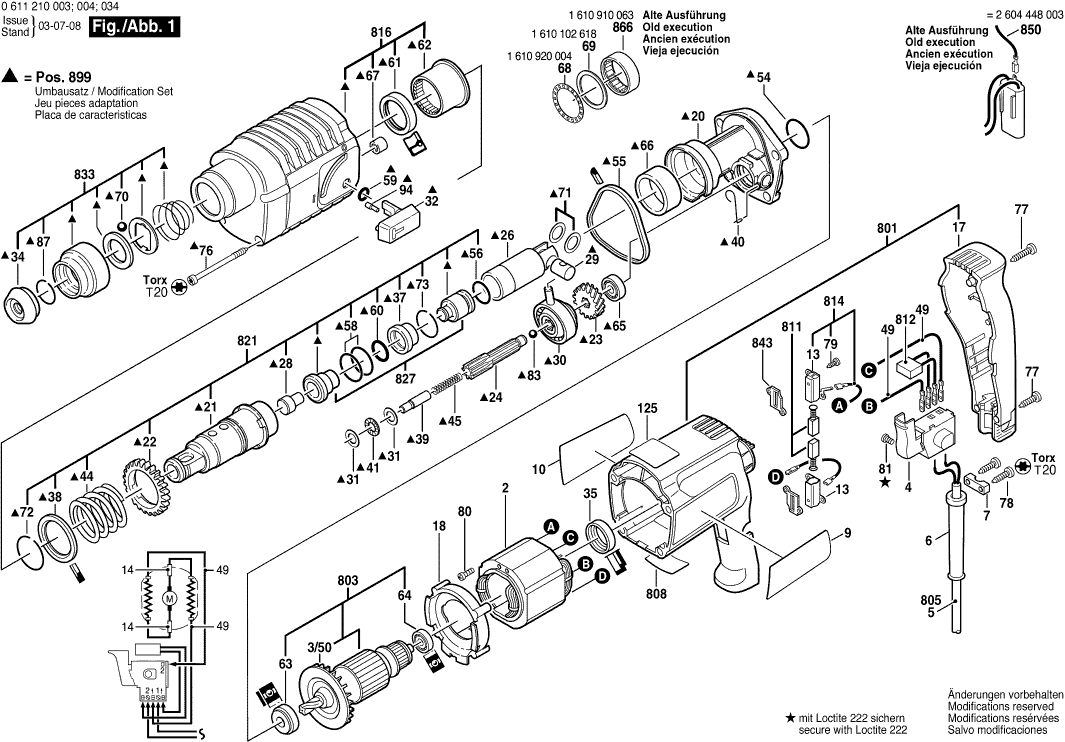

Disegni tecnici di Bosch 0611210003 (UBH2/20S)
Elenco parti di Bosch 0611210003 (UBH2/20S)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220429 | 23.90 | 29.16 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1616610072 | 2.08 | 2.54 | |
| Interruttore | ||||
| 4 | 1617200082 | 20.39 | 24.88 | |
| OCCHIELLO | ||||
| 6 | 2600703011 | 2.86 | 3.49 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 2.08 | 2.54 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110414 | 2.87 | 3.50 | |
| Piastra di Riferimento | ||||
| 10 | 1611110415 | 2.87 | 3.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 1615132034 | |||
| Anello deflettore d'aria | ||||
| 18 | 1610522008 | 1.00 | 1.22 | |
| Flangia Intermedia | ||||
| 20 | 1615700037 | 43.12 | 52.61 | |
| Manica a cricchetto | ||||
| 21 | 1616490058 | 244.89 | 298.77 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616320007 | 7.46 | 9.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 1616320002 | |||
| Albero Dentato | ||||
| 24 | 1613060010 | 58.03 | 70.80 | |
| Pistone del martello | ||||
| 26 | 1618700052 | 12.82 | 15.64 | |
| Perno di percussione | ||||
| 28 | 1613124026 | 2.86 | 3.49 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 3.44 | 4.20 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819005 | 31.42 | 38.33 | |
| Disco di supporto | ||||
| 31 | 1610100003 | 1.49 | 1.82 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026023 | 2.40 | 2.93 | |
| Tappo protettivo | ||||
| 34 | 1610508008 | 2.08 | 2.54 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 35 | 1610206021 | 1.49 | 1.82 | |
| Boccola di smorzamento | ||||
| 37 | 1610390011 | 3.44 | 4.20 | |
| Disco di supporto | ||||
| 38 | 1610102022 | 2.08 | 2.54 | |
| Spina Cilindrica | ||||
| 39 | 1613100013 | 2.08 | 2.54 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 40 | 1614690001 | 1.00 | 1.22 | |
| Assemblaggio Gabbia-Rulli | ||||
| 41 | 1610920003 | 4.18 | 5.10 | |
| Molla compressione | ||||
| 44 | 1614633001 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 45 | 1614614001 | 1.00 | 1.22 | |
| Cavo Elettrico | ||||
| 49 | 2604448005 | 1.49 | 1.82 | |
| Anello O | ||||
| 54 | 1610210068 | 1.49 | 1.82 | |
| Anello di tenuta | ||||
| 55 | 1610206023 | 2.86 | 3.49 | |
| Anello O | ||||
| 56 | 1610210070 | 2.40 | 2.93 | |
| Anello O | ||||
| 58 | 1610210058 | 2.40 | 2.93 | |
| Anello O | ||||
| 59 | 1610210069 | 1.00 | 1.22 | |
| Anello O | ||||
| 60 | 1610210073 | 2.08 | 2.54 | |
| Guarnizione labiale dell'albero rotante | ||||
| 61 | 1610283017 | 7.46 | 9.10 | |
| CUSCINETTO A MANICOTTO | ||||
| 62 | 1610202026 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 63 | 1610905048 | 8.35 | 10.19 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 64 | 1610905025 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 1900900228 | |||
| CUSCINETTO | ||||
| 66 | 1610301000 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 1610910064 | |||
| Assemblaggio Gabbia-Rulli | ||||
| 68 | 1610920004 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 69 | 1610102618 | |||
| Palla | ||||
| 70 | 1903230013 | 2.08 | 2.54 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 71 | 1610101011 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 72 | 2916540018 | 3.44 | 4.20 | |
| Anello di ritenzione | ||||
| 73 | 1614601009 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 76 | 1613435009 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 77 | 2910211021 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 78 | 1603435050 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 79 | 2910211005 | 1.00 | 1.22 | |
| Bullone della Frizione | ||||
| 80 | 2603435015 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 81 | 2603410001 | 1.49 | 1.82 | |
| Palla | ||||
| 83 | 1903230309 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 87 | 160460102S | 1.00 | 1.22 | |
| Perno di blocco HKC 55 | ||||
| 94 | 1613120017 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1612025019 | 6.73 | 8.21 | |
| Morsetto di Supporto | ||||
| 121 | 1618040048 | 8.35 | 10.19 | |
| Vite a testa martello M8x40 MM | ||||
| 122 | 1613490002 | 4.18 | 5.10 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316006 | 2.40 | 2.93 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123/1 | 1611316003 | 2.40 | 2.93 | |
| Spina Cilindrica | ||||
| 124 | 1613100012 | 2.40 | 2.93 | |
| Targa del produttore ISTRUZIONI DI LAVORO | ||||
| 125 | 1611110376 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 691 | 1615438366 | |||
| BOORHOUDERSCHACHT | ||||
| 700 | 1617000132 | 1.00 | 1.22 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/20 | 2603421226 | 1.49 | 1.82 | |
| Mandrino a chiave Ø1.5-13 MM, 1/2" | ||||
| 701 | 1608571022 | 64.67 | 78.90 | |
| Mandrino a chiave | ||||
| 701 | 1608571080 | 36.62 | 44.68 | |
| Chiave del mandrino | ||||
| 701/10 | 2607950007 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 711 | 1617000133 | |||
| Anello di ritenzione | ||||
| 711/10/2 | 2604601004 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 711/20 | 1608521004 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 711/30 | 2607000248 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 711/40 | 1608511020 | |||
| Maniglia ausiliaria M10 | ||||
| 720 | 2602025070 | 13.13 | 16.02 | |
| Set di pezzi | ||||
| 720/8 | 1617000925 | 14.94 | 18.23 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 751 | 1613001009 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 801 | 1615108045 | |||
| Armatura 220-240V | ||||
| 803 | 1614010052 | 64.67 | 78.90 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 811 | 1607014117 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 812 | 1607328028 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 814 | 1617000130 | |||
| Carter del ingranaggio | ||||
| 816 | 1615806077 | 47.53 | 57.99 | |
| Manica a cricchetto | ||||
| 821 | 1617000931 | 314.42 | 383.59 | |
| Percussore | ||||
| 827 | 1617000338 | 27.81 | 33.93 | |
| Manicotto di Protezione | ||||
| 833 | 1617000163 | 7.46 | 9.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 843 | 2601015047 | |||
| Cavo Elettrico | ||||
| 850 | 2604448003 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 866 | 1610910063 | 5.81 | 7.09 | |
| Non più disponibile, nessuna sostituzione | ||||
| 899 | 1617000932 | |||
