Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611210703 ( UBH2/14SE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

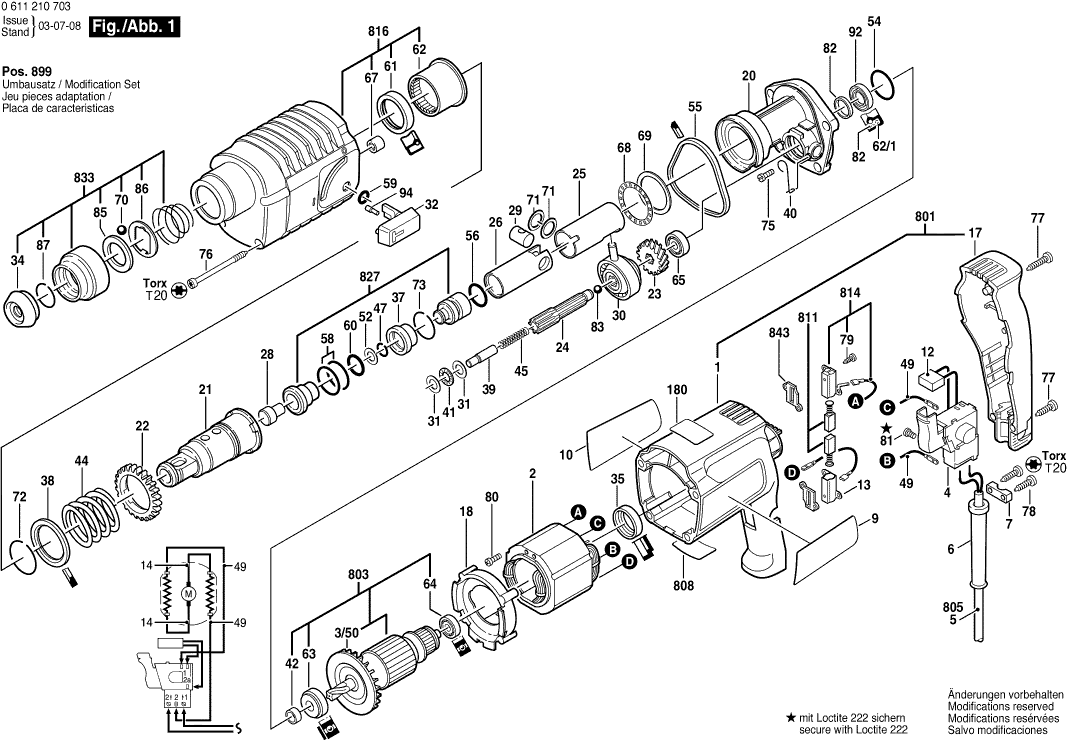

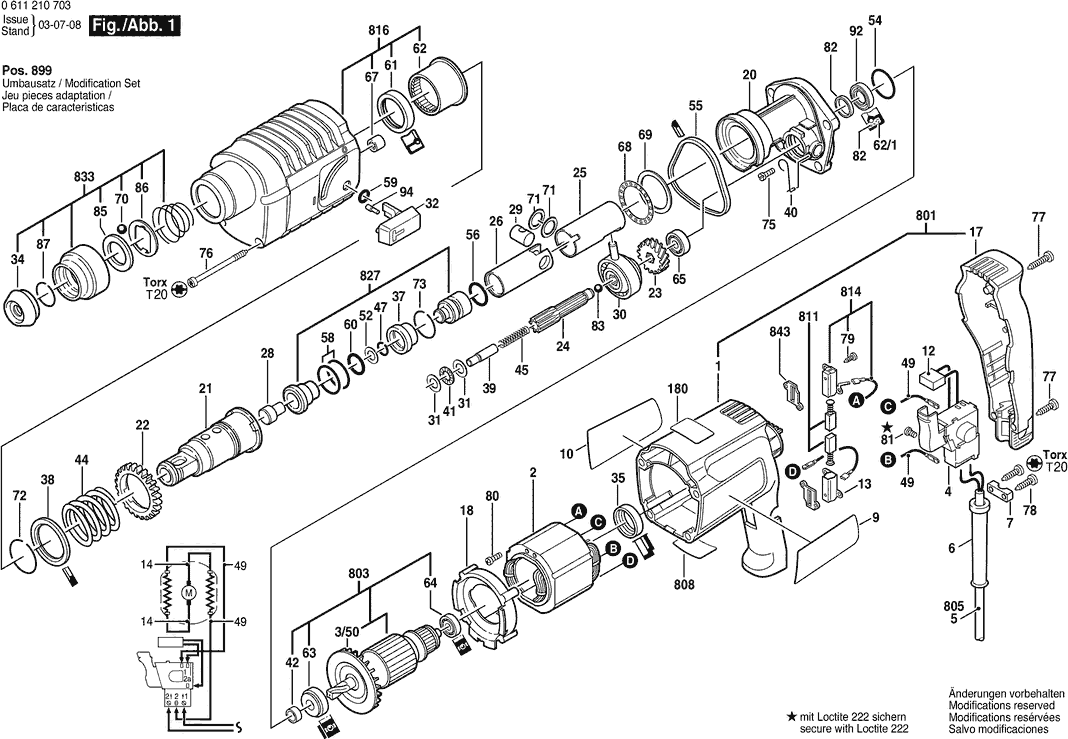

Disegno tecnico del modello Bosch 0611210703 ( UBH2/14SE )
Elenco parti di ricambio del modello Bosch 0611210703 ( UBH2/14SE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 2604220429 | 20.42 | 24.91 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1616610072 | 1.70 | 2.07 | |
| Interruttore on-off | ||||
| 4 | 2607200371 | 44.82 | 54.68 | |
| OCCHIELLO | ||||
| 6 | 2600703011 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110423 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110424 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328028 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 1615132034 | |||
| Disco di copertura | ||||
| 18 | 2601328033 | 2.71 | 3.31 | |
| Anello deflettore d'aria | ||||
| 18 | 1610522008 | 0.83 | 1.01 | |
| Meccanismo d'impatto | ||||
| 20 | 1617000353 | 67.25 | 82.04 | |
| Manica a cricchetto | ||||
| 21 | 1616490027 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616320007 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 1616320002 | |||
| Albero Dentato | ||||
| 24 | 1613060010 | 49.56 | 60.46 | |
| Manicotto del cuscinetto | ||||
| 25 | 1610400022 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 1618700050 | |||
| Perno di percussione | ||||
| 28 | 1613124026 | 2.24 | 2.73 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 2.71 | 3.31 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819005 | 26.84 | 32.74 | |
| Disco di supporto | ||||
| 31 | 1610100003 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026023 | 1.94 | 2.37 | |
| Tappo protettivo | ||||
| 34 | 1610508008 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 35 | 1610206021 | 1.18 | 1.44 | |
| Boccola di smorzamento | ||||
| 37 | 1610390008 | 0.83 | 1.01 | |
| Disco di supporto | ||||
| 38 | 1610102020 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 39 | 1613100013 | 1.70 | 2.07 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 40 | 1614690001 | 0.83 | 1.01 | |
| Assemblaggio Gabbia-Rulli | ||||
| 41 | 1610920003 | 3.31 | 4.04 | |
| Anello intermedio | ||||
| 42 | 1610202012 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 44 | 1614633001 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 45 | 1614614001 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 47 | 1614601001 | 0.83 | 1.01 | |
| Cavo Elettrico | ||||
| 49 | 2604448005 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 52 | 1610101614 | 0.83 | 1.01 | |
| Anello O | ||||
| 54 | 1610210068 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 55 | 1610206023 | 2.24 | 2.73 | |
| Anello O 13,0x3,0 MM | ||||
| 56 | 1610210057 | 1.94 | 2.37 | |
| Anello O | ||||
| 58 | 1610210058 | 1.94 | 2.37 | |
| Anello O | ||||
| 59 | 1610210069 | 0.83 | 1.01 | |
| Anello O | ||||
| 60 | 1610210073 | 1.70 | 2.07 | |
| Guarnizione labiale dell'albero rotante | ||||
| 61 | 1610283017 | 5.83 | 7.11 | |
| CUSCINETTO A MANICOTTO | ||||
| 62 | 1610202026 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 63 | 1610905048 | 6.54 | 7.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 64 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 65 | 1900900228 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 1610910064 | |||
| Assemblaggio Gabbia-Rulli | ||||
| 68 | 1610920002 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 69 | 1610102617 | 1.70 | 2.07 | |
| Palla | ||||
| 70 | 1903230013 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 71 | 1610101011 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 72 | 2916540018 | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 73 | 1614601009 | 0.83 | 1.01 | |
| Vite a testa cilindrica DIN 84-AM5x16-8.8 | ||||
| 75 | 2910021158 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 76 | 1613435009 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 77 | 2910211021 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 78 | 1603435050 | 1.18 | 1.44 | |
| Vite per Lamiera DIN 7971-B 2,9x13 | ||||
| 79 | 2910211206 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 79 | 2910211005 | 0.83 | 1.01 | |
| Bullone della Frizione | ||||
| 80 | 2603435015 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 81 | 2603410001 | 1.18 | 1.44 | |
| Feltro Lubrificante | ||||
| 82 | 1610205004 | 0.83 | 1.01 | |
| Palla | ||||
| 83 | 1903230309 | 1.18 | 1.44 | |
| Manicotto di Protezione | ||||
| 85 | 1617000163 | 5.83 | 7.11 | |
| Manicotto di Protezione | ||||
| 86 | 1617000163 | 5.83 | 7.11 | |
| Anello di ritenuta DIN 7993-A22 | ||||
| 87 | 2916540012 | 2.24 | 2.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 92 | 1610283018 | 0.83 | 1.01 | |
| Perno di blocco HKC 55 | ||||
| 94 | 1613120017 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1612025019 | 5.33 | 6.50 | |
| Morsetto di Supporto | ||||
| 121 | 1618040048 | 6.54 | 7.98 | |
| Vite a testa martello M8x40 MM | ||||
| 122 | 1613490002 | 3.31 | 4.04 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316006 | 1.94 | 2.37 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123/1 | 1611316003 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 124 | 1613100012 | 1.94 | 2.37 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 34.26 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/20 | 2603421226 | 1.18 | 1.44 | |
| Mandrino | ||||
| 701 | 1608571069 | 20.42 | 24.91 | |
| Chiave del mandrino | ||||
| 701/10 | 2607950007 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 711 | 1617000133 | |||
| Anello di ritenzione | ||||
| 711/10/2 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 711/20 | 1608521004 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 711/30 | 2607000248 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 711/40 | 1608511020 | |||
| Maniglia ausiliaria M10 | ||||
| 720 | 2602025070 | 11.88 | 14.49 | |
| Set di pezzi | ||||
| 720/8 | 1617000925 | 12.41 | 15.14 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 751 | 1613001009 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 801 | 1615108045 | |||
| Armatura 220-230V | ||||
| 803 | 1614010035 | 73.72 | 89.94 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Spazzola di carbonio | ||||
| 811 | 1607014117 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 814 | 1617000130 | |||
| Carter del ingranaggio | ||||
| 816 | 1615806077 | 40.61 | 49.54 | |
| Percussore | ||||
| 827 | 1617000338 | 23.75 | 28.98 | |
| Manicotto di Protezione | ||||
| 833 | 1617000163 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 843 | 2601015047 | |||
| Meccanismo d'impatto | ||||
| 899 | 1617000353 | 67.25 | 82.04 | |
