Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611204003 ( UBH10/50 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

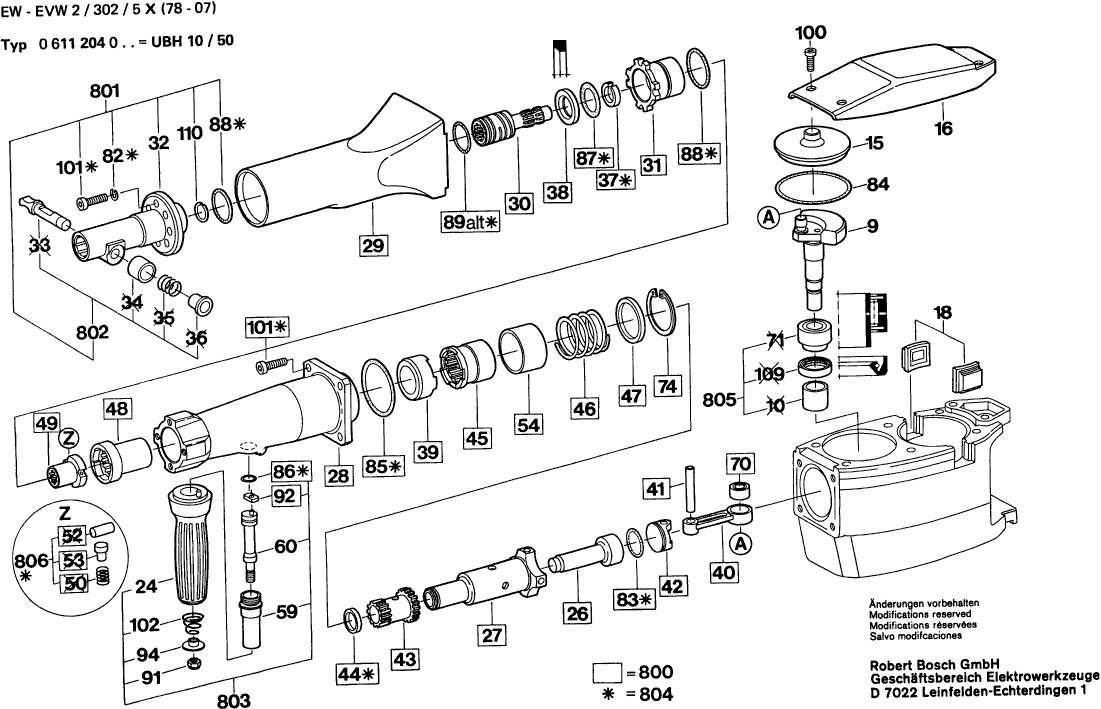

Disegno tecnico del modello Bosch 0611204003 ( UBH10/50 )
Elenco parti di ricambio del modello Bosch 0611204003 ( UBH10/50 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Custodia del motore | ||||
1 | 1615106021 | 271.34 | 331.03 | |
Campo 220-230V | ||||
2 | 1617031009 | 130.32 | 158.99 | |
Custodia del polo 14,4-24V | ||||
3 | 1617000059 | 13.93 | 16.99 | |
Armatura 220-230V | ||||
4 | 1614011019 | 551.30 | 672.59 | |
Disco di tenuta | ||||
5 | 1610108012 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
6 | 1610102013 | 0.83 | 1.01 | |
Flangia del cuscinetto HKC 55 | ||||
7 | 1615805060 | 67.25 | 82.04 | |
Non più disponibile, nessuna sostituzione | ||||
8 | 1616610047 | |||
Non più disponibile, nessuna sostituzione | ||||
9 | 1616110016 | |||
Non più disponibile, nessuna sostituzione | ||||
11 | 1616317017 | |||
Non più disponibile, nessuna sostituzione | ||||
12 | 1616328033 | |||
Piastra di tenuta | ||||
13 | 1611015012 | 1.18 | 1.44 | |
Coperchio dell'ingranaggio | ||||
14 | 1615808039 | 33.45 | 40.81 | |
COPERTURA | ||||
15 | 1615500168 | 1.70 | 2.07 | |
Custodia del ventilatore | ||||
16 | 1615500276 | 49.56 | 60.46 | |
Coperchio dell'interruttore | ||||
17 | 1615500261 | 5.33 | 6.50 | |
Cappuccio di tenuta | ||||
18 | 1615500282 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
20 | 1614652000 | |||
Non più disponibile, nessuna sostituzione | ||||
21 | 1612392001 | |||
Non più disponibile, nessuna sostituzione | ||||
22 | 1612392000 | |||
Maniglia TSC 55 | ||||
23 | 1615133025 | 20.42 | 24.91 | |
Maniglia ausiliaria M10 | ||||
24 | 1612025011 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
26 | 1618710032 | |||
Non più disponibile, nessuna sostituzione | ||||
27 | 1618700026 | |||
Tubo di guida | ||||
28 | 1615806022 | 0.83 | 1.01 | |
Tubo del martello | ||||
29 | 1615190002 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
30 | 1618598058 | |||
Flangia Intermedia | ||||
31 | 1615700012 | 0.83 | 1.01 | |
Anello di bloccaggio | ||||
37 | 1610224001 | 0.83 | 1.01 | |
Disco di supporto | ||||
38 | 1610114012 | 8.45 | 10.31 | |
Conducente | ||||
39 | 1616490002 | 0.83 | 1.01 | |
ASTA CONICA | ||||
40 | 1612001022 | 0.83 | 1.01 | |
Spinotto del pistone | ||||
41 | 1610700016 | 0.83 | 1.01 | |
Cappuccio di tenuta | ||||
42 | 1615500177 | 0.83 | 1.01 | |
Ingranaggio Cilindrico | ||||
43 | 1616328029 | 0.83 | 1.01 | |
Anello di bloccaggio | ||||
44 | 1610209002 | 0.83 | 1.01 | |
Ingranaggio a corona Z=24 | ||||
45 | 1616334005 | 0.83 | 1.01 | |
Molla compressione | ||||
46 | 1614624009 | 0.83 | 1.01 | |
Rondella piana | ||||
47 | 1610100002 | 0.83 | 1.01 | |
Ingranaggio a corona Z=16 | ||||
48 | 1616334003 | 0.83 | 1.01 | |
Conducente | ||||
49 | 1616325000 | 0.83 | 1.01 | |
Rondella di Compensazione 1,0 MM DI SPESSORE | ||||
51 | 1610102014 | 1.18 | 1.44 | |
CUSCINETTO | ||||
54 | 1610501028 | 0.83 | 1.01 | |
Bullone di cuscinetto | ||||
56 | 1610300057 | 5.33 | 6.50 | |
Targhetta | ||||
57 | 160111A3H3 | 1.94 | 2.37 | |
Chiodo Scanalato a Testa Rotonda | ||||
58 | 2917721034 | 0.83 | 1.01 | |
Manicotto Guida | ||||
59 | 1613359000 | 0.83 | 1.01 | |
Bullone Eccentrico | ||||
60 | 1613523005 | 0.83 | 1.01 | |
Cavo di alimentazione | ||||
61 | 1607000228 | 20.42 | 24.91 | |
Ghiandaia finale | ||||
61/20 | 1900452012 | 0.83 | 1.01 | |
Ghiandaia finale | ||||
61/20/1 | 1900452003 | 1.94 | 2.37 | |
OCCHIELLO | ||||
62 | 3600703011 | 2.24 | 2.73 | |
Morsetto di fissaggio | ||||
63 | 1611302006 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
64 | 1617328002 | |||
Ghiandaia finale | ||||
64/20 | 1900452012 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
65 | 1617200017 | |||
FERMAGLIO PER CAVO | ||||
66 | 1611091002 | 0.83 | 1.01 | |
CUSCINETTO A SFERE OSC 18 | ||||
68 | 1610905001 | 11.88 | 14.49 | |
CUSCINETTO A SFERE OSC 18 | ||||
69 | 1610900013 | 8.45 | 10.31 | |
CUSCINETTO A RULLINI | ||||
70 | 1610910049 | 29.75 | 36.30 | |
CUSCINETTO A RULLINI | ||||
72 | 1610910007 | 15.71 | 19.17 | |
Assemblea di aghi rotanti | ||||
73 | 1610913001 | 8.45 | 10.31 | |
Anello di bloccaggio | ||||
74 | 2916660024 | 4.10 | 5.00 | |
Anello di bloccaggio | ||||
75 | 2916660013 | 1.70 | 2.07 | |
Anello di bloccaggio | ||||
77 | 2916660018 | 1.94 | 2.37 | |
Rondella elastica DIN 127-B 5 | ||||
80 | 2916680006 | 0.83 | 1.01 | |
Rondella elastica DIN 137-A4 | ||||
81 | 1600150006 | 5.33 | 6.50 | |
Non più disponibile, nessuna sostituzione | ||||
82 | 2916680009 | |||
Anello O | ||||
83 | 1900210128 | 1.94 | 2.37 | |
Anello O | ||||
84 | 1900210160 | 4.70 | 5.73 | |
Anello O | ||||
85 | 1900210152 | 2.71 | 3.31 | |
Anello O | ||||
86 | 1900210110 | 1.94 | 2.37 | |
Non più disponibile, nessuna sostituzione | ||||
87 | 1610210015 | |||
Anello O | ||||
88 | 3600210131 | 2.71 | 3.31 | |
Non più disponibile, nessuna sostituzione | ||||
89 | 1900210126 | |||
Dado esagonale | ||||
90 | 2915061005 | 1.94 | 2.37 | |
Dado esagonale | ||||
91 | 2915061005 | 1.94 | 2.37 | |
Cursore | ||||
92 | 1610190000 | 0.83 | 1.01 | |
Molla a disco | ||||
94 | 1610550023 | 0.83 | 1.01 | |
Vite della piastra | ||||
95 | 2910211011 | 0.83 | 1.01 | |
Vite a testa cilindrica | ||||
96 | 2910021118 | 0.83 | 1.01 | |
Vite della piastra | ||||
98 | 1613412001 | 1.18 | 1.44 | |
Vite a testa cilindrica DIN 84-AM6x28-8.8 | ||||
99 | 2910021204 | 0.83 | 1.01 | |
Vite a brugola | ||||
100 | 2910141199 | 2.71 | 3.31 | |
Vite a brugola | ||||
101 | 2910141244 | 1.18 | 1.44 | |
Molla compressione | ||||
102 | 1614643000 | 0.83 | 1.01 | |
Targhetta del produttore GBH 2000 | ||||
104 | 1611110162 | 0.83 | 1.01 | |
Piastra di Riferimento ISOLAMENTO DOPPIO | ||||
105 | 1601110058 | 1.18 | 1.44 | |
Cavo di connessione | ||||
108 | 1614437008 | 1.94 | 2.37 | |
Anello di ritenzione | ||||
110 | 2916601012 | 1.70 | 2.07 | |
Piastra di Riferimento | ||||
112 | 1601110076 | 0.83 | 1.01 | |
Vite a testa cilindrica | ||||
113 | 2910011120 | 0.83 | 1.01 | |
Cacciavite Spostato | ||||
650 | 1907950007 | 4.10 | 5.00 | |
Cappuccio di Sigillatura Ø15xØ27,5x36 MM | ||||
652 | 1610508001 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
800 | 1617099000 | |||
Non più disponibile, nessuna sostituzione | ||||
801 | 1617000013 | |||
Non più disponibile, nessuna sostituzione | ||||
802 | 1617000014 | |||
Non più disponibile, nessuna sostituzione | ||||
803 | 1617000015 | |||
Nessuna informazione disponibile, non ordinabile | ||||
804 | 1617000020 | |||
Kit di tenuta | ||||
805 | 1617031004 | 33.45 | 40.81 | |
Non più disponibile, nessuna sostituzione | ||||
806 | 1617000025 | |||
Campo 220-230V | ||||
807 | 1617031009 | 130.32 | 158.99 | |
KIT DI SERVIZIO 115V | ||||
808 | 1617014110 | 13.93 | 16.99 |
