Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601103117 ( UB2J77 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

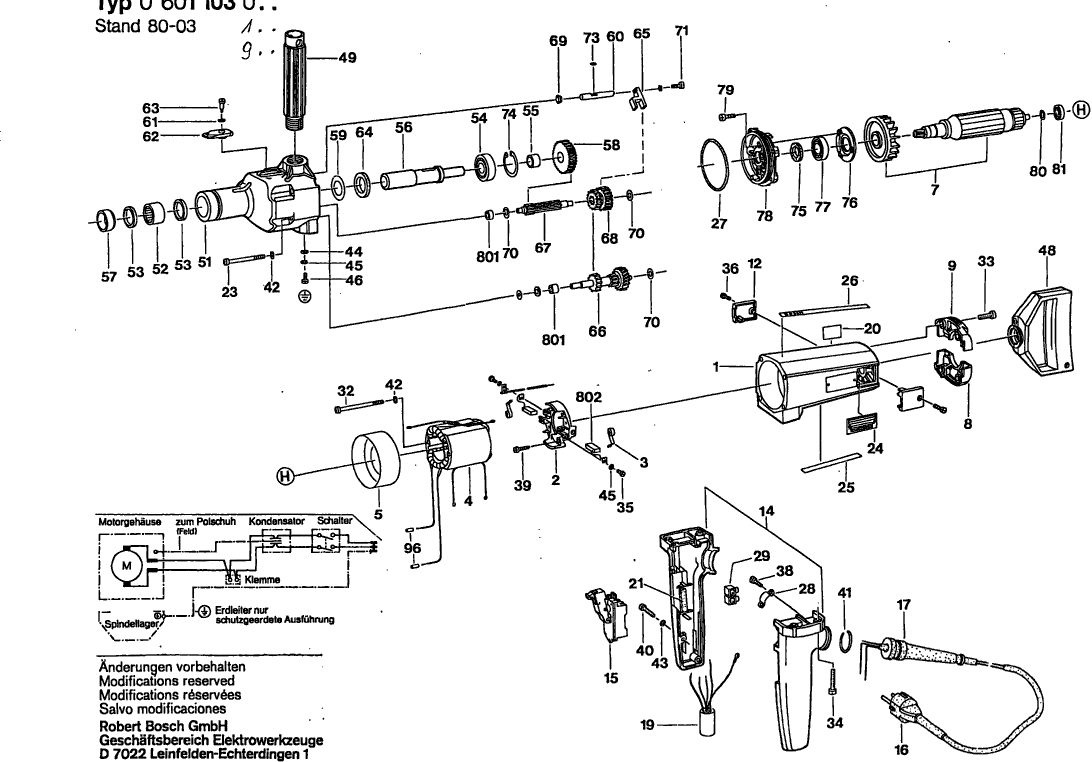

Disegni tecnici di Bosch 0601103117 ( UB2J77 )
Elenco parti di Bosch 0601103117 ( UB2J77 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 1605108045 | |||
| PORTA-SPAZZOLA | ||||
| 2 | 1604336006 | 15.71 | 19.17 | |
| Molla a spirale AGC 18 | ||||
| 3 | 1604652015 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 1604220039 | |||
| Anello deflettore d'aria | ||||
| 5 | 1600209002 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 7 | 1604010048 | |||
| COPERTURA | ||||
| 8 | 3605500058 | 10.73 | 13.09 | |
| COPERTURA | ||||
| 9 | 3605500059 | 11.88 | 14.49 | |
| Cappuccio di sigillatura BLU | ||||
| 12 | 3605500057 | 0.83 | 1.01 | |
| Maniglia BLU | ||||
| 14 | 3605132023 | 44.82 | 54.68 | |
| Interruttore | ||||
| 15 | 1607200037 | 40.61 | 49.54 | |
| Cavo di alimentazione | ||||
| 16 | 1607000227 | 20.42 | 24.91 | |
| OCCHIELLO | ||||
| 17 | 3600703011 | 2.24 | 2.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 19 | 1607328034 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21 | 1602381001 | |||
| Vite a testa cilindrica DIN 84-BM5x82 | ||||
| 23 | 1603410001 | 1.18 | 1.44 | |
| Targhetta | ||||
| 24 | 160111A3H3 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 25 | 1601110005 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 26 | 1601110003 | 1.18 | 1.44 | |
| Anello O | ||||
| 27 | 1600210006 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 28 | 1601302014 | 1.18 | 1.44 | |
| Morsetto di Connessione | ||||
| 29 | 1601091003 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 32 | 2910021181 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 33 | 2910011162 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 2910021163 | |||
| Vite a testa cilindrica | ||||
| 35 | 2910021118 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 36 | 2910021125 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 38 | 2910021116 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 39 | 2910211019 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 40 | 2910021122 | 1.70 | 2.07 | |
| Anello di ritenuta 32 DIN 9045 | ||||
| 41 | 2916600017 | 0.83 | 1.01 | |
| Rondella elastica DIN 127-B 5 | ||||
| 42 | 2916680006 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 43 | 2916681005 | 0.83 | 1.01 | |
| Rondella piana A 4,3 DIN 125-ST | ||||
| 44 | 2916010410 | 0.83 | 1.01 | |
| Rondella elastica DIN 137-A4 | ||||
| 45 | 1600150006 | 5.33 | 6.50 | |
| Vite a testa cilindrica | ||||
| 46 | 2910110116 | 0.83 | 1.01 | |
| Maniglia BLU SCURO | ||||
| 48 | 3605133010 | 40.61 | 49.54 | |
| Maniglia TSC 55 | ||||
| 49 | 1600763010 | 36.85 | 44.96 | |
| Cuscinetto Della Spindola | ||||
| 51 | 3605806066 | 271.34 | 331.03 | |
| Manicotto ad ago AGC 18 | ||||
| 52 | 1600910013 | 4.70 | 5.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 53 | 1600283003 | 3.31 | 4.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 54 | 1600900004 | 13.93 | 16.99 | |
| Boccola Distanziatrice | ||||
| 55 | 1600300028 | 2.24 | 2.73 | |
| Mandrino di Perforazione | ||||
| 56 | 1606135009 | 73.72 | 89.94 | |
| Rondella di compensazione | ||||
| 57 | 1600100631 | 1.18 | 1.44 | |
| Ingranaggio Dritto Z=50 | ||||
| 58 | 1606317045 | 44.82 | 54.68 | |
| Rondella di compensazione 0,8 MM DI SPESSORE | ||||
| 59 | 1600102678 | 1.94 | 2.37 | |
| BULLONE DI REGOLAZIONE | ||||
| 60 | 1603104005 | 44.82 | 54.68 | |
| Rondella di compensazione 0,2 MM DI SPICCIOLO | ||||
| 61 | 1420100620 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 62 | 1602026026 | 8.45 | 10.31 | |
| Vite a testa cilindrica M3,5x5,5 MM | ||||
| 63 | 1603413005 | 2.24 | 2.73 | |
| Rondella in feltro D 20/14 2mm | ||||
| 64 | 1600205009 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 65 | 1602120006 | 5.33 | 6.50 | |
| Albero Con Ingranaggio Z=15/26/33 | ||||
| 66 | 1606328060 | 233.78 | 285.21 | |
| Asse Con Ingranaggio Z=12 | ||||
| 67 | 1606309036 | 91.56 | 111.70 | |
| Ingranaggio cilindrico Z=30/41 | ||||
| 68 | 1606328059 | 113.29 | 138.21 | |
| Guarnizione labiale dell'albero rotante | ||||
| 69 | 1600283003 | 3.31 | 4.04 | |
| Rondella di compensazione | ||||
| 70 | 1600100631 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 71 | 2910021122 | 1.70 | 2.07 | |
| Rondella di bloccaggio a molla DIN 127-B3,5 | ||||
| 73 | 2916680004 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 74 | 2916660019 | 3.31 | 4.04 | |
| Disco di feltro | ||||
| 75 | 1600108003 | 0.83 | 1.01 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 76 | 1600501019 | 18.19 | 22.19 | |
| Cuscinetto a sfere scanalato 17x35x10 | ||||
| 77 | 1600900001 | 18.19 | 22.19 | |
| Cuscinetto intermedio | ||||
| 78 | 3605820033 | 101.94 | 124.37 | |
| Vite a testa cilindrica | ||||
| 79 | 2910021125 | 0.83 | 1.01 | |
| Rondella di compensazione 0,10 MM DI SPICCIOLO | ||||
| 80 | 1420100023 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 80 | 1600100632 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 81 | 1900905018 | 13.93 | 16.99 | |
| Ghiandaia finale | ||||
| 96 | 3604477009 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 1601030009 | |||
| CUSCINETTO | ||||
| 801 | 1600300902 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 802 | 1607014102 | |||
