Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H81371 ( ROTAK430ERGOFLEX )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

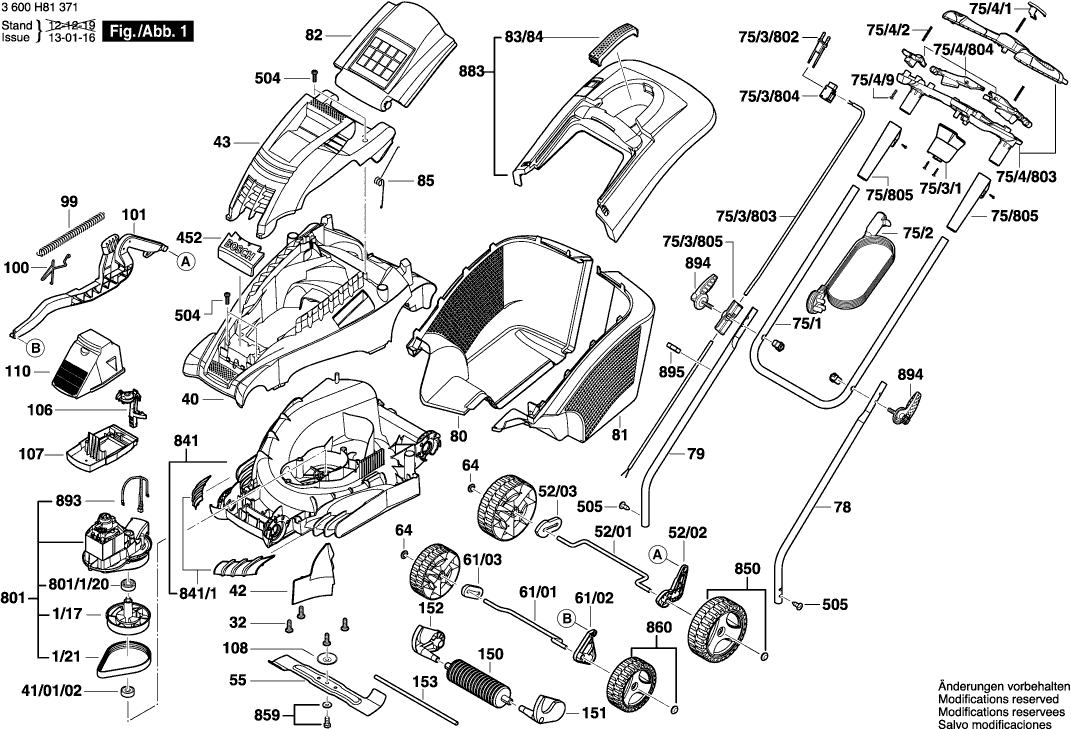

Disegni tecnici di Bosch 3600H81371 ( ROTAK430ERGOFLEX )
Elenco parti di Bosch 3600H81371 ( ROTAK430ERGOFLEX )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016L65108 | 10.73 | 13.09 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65109 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L66159 | 33.45 | 40.81 | |
| MANICOTTO | ||||
| 41/01/02 | F016L64387 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | F016L66041 | |||
| Cappuccio del motore | ||||
| 43 | F016L65159 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/01 | F016L66467 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Distanziatore | ||||
| 52/03 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L65924 | 29.75 | 36.30 | |
| BARRA TOMMY | ||||
| 61/01 | F016L66466 | 4.10 | 5.00 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Cavo di alimentazione | ||||
| 75/2 | F016104170 | 33.45 | 40.81 | |
| Cassa dell'interruttore | ||||
| 75/3/1 | F016L67180 | 4.70 | 5.73 | |
| Cavo di alimentazione | ||||
| 75/3/802 | F016104169 | 8.45 | 10.31 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/803 | F016104164 | 8.45 | 10.31 | |
| Kit Interruttore | ||||
| 75/3/804 | F016104162 | 10.73 | 13.09 | |
| Guidacavo | ||||
| 75/3/805 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104159 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/804 | F016104160 | |||
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/4/9 | F016T49429 | 0.83 | 1.01 | |
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104161 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 78 | F016L67209 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 79 | F016L67210 | |||
| Fondo del box del collettore | ||||
| 80 | F016L64304 | 18.19 | 22.19 | |
| Fondo del box del collettore | ||||
| 81 | F016L64338 | 12.41 | 15.14 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016F05683 | 0.83 | 1.01 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla | ||||
| 100 | F016L65790 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L65971 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 106 | F016L90579 | |||
| Coperchio del alloggiamento | ||||
| 107 | F016L65539 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Coperchio del alloggiamento | ||||
| 110 | F016L65709 | 4.10 | 5.00 | |
| RUOTA | ||||
| 150 | F016L66175 | 13.93 | 16.99 | |
| Braccio portaoggetti | ||||
| 151 | F016L64900 | 2.24 | 2.73 | |
| Braccio portaoggetti | ||||
| 152 | F016L64901 | 2.24 | 2.73 | |
| BARRA TOMMY | ||||
| 153 | F016L65870 | 4.70 | 5.73 | |
| Logo aziendale Ergoflex | ||||
| 452 | F016L68427 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 505 | F016L36542 | 1.94 | 2.37 | |
| MOTORE | ||||
| 801 | F016103596 | 148.65 | 181.35 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 841 | F016103600 | |||
| Coperchio | ||||
| 841/1 | F016104318 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103992 | |||
| Montaggio di vite e rondella | ||||
| 859 | F016104350 | 0.83 | 1.01 | |
| PIEZO POLARE | ||||
| 860 | F016103994 | 10.73 | 13.09 | |
| Pezzo superiore del collettore Bly Nero | ||||
| 883 | F016104362 | 10.73 | 13.09 | |
| Protettore Termico | ||||
| 893 | F016103605 | 9.53 | 11.63 | |
| Leva di serraggio | ||||
| 894 | F016L67530 | 8.45 | 10.31 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
