Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H81D40 (ROTAK43)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

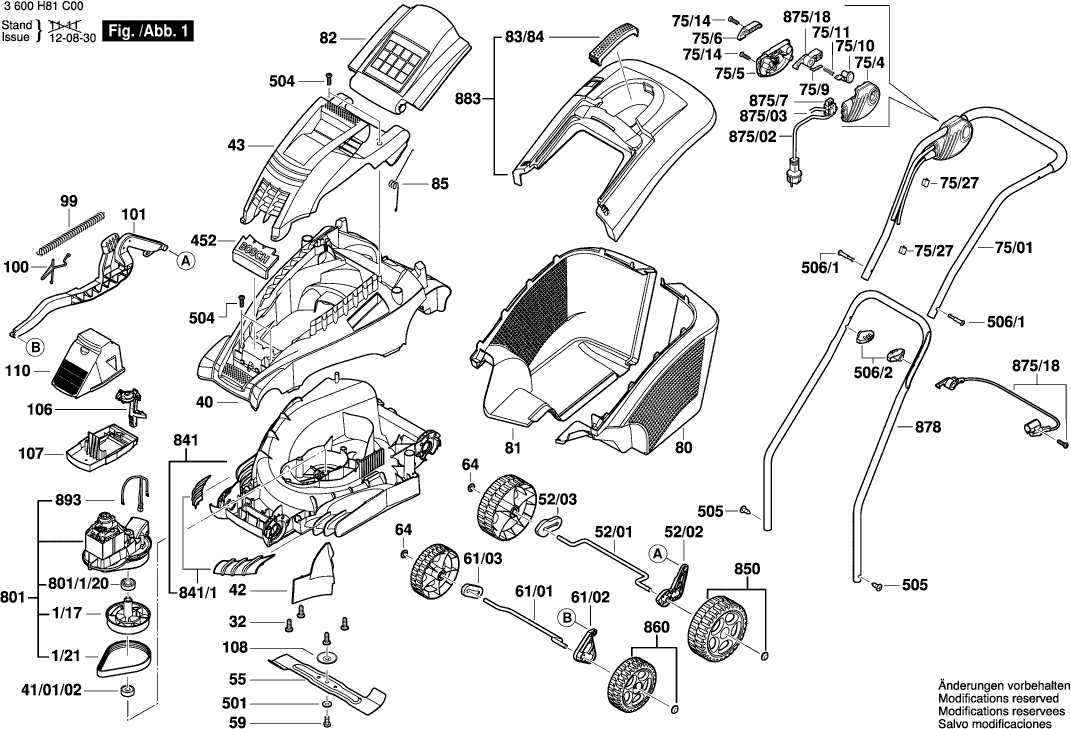

Disegni tecnici di Bosch 3600H81D40 (ROTAK43)
Elenco parti di Bosch 3600H81D40 (ROTAK43)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016L65108 | 12.82 | 15.64 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65109 | 13.90 | 16.96 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 1.00 | 1.22 | |
| Deck del tosaerba | ||||
| 40 | F016L66159 | 37.50 | 45.75 | |
| MANICOTTO | ||||
| 41/01/02 | F016L64387 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | F016L66041 | |||
| Cappuccio del motore | ||||
| 43 | F016L65159 | 26.62 | 32.48 | |
| BARRA TOMMY | ||||
| 52/01 | F016L65931 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/03 | F016L90583 | |||
| Lama Taglierina | ||||
| 55 | F016L65924 | 29.75 | 36.30 | |
| Montaggio di vite e rondella | ||||
| 59 | F016104350 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 61/01 | F016L65163 | 7.58 | 9.25 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 6.73 | 8.21 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/01 | F016L66181 | |||
| Pulsante AGC 18 | ||||
| 75/10 | F016F05705 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/11 | F016T49226 | |||
| Morsetto del cavo | ||||
| 75/27 | F016L90575 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4 | F016L65739 | |||
| Cassa dell'interruttore | ||||
| 75/5 | F016L66235 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/6 | F016T49630 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75/9 | F016T49845 | |||
| Fondo del box del collettore | ||||
| 80 | F016L64304 | 21.30 | 25.99 | |
| Fondo del box del collettore | ||||
| 81 | F016L64338 | 14.94 | 18.23 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 10.90 | 13.30 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016F05683 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | F016L66165 | |||
| Molla | ||||
| 99 | F016L59327 | 2.86 | 3.49 | |
| Molla | ||||
| 100 | F016L65790 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L65971 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 106 | F016L90579 | |||
| Coperchio del alloggiamento | ||||
| 107 | F016L65539 | 9.47 | 11.55 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Coperchio del alloggiamento | ||||
| 110 | F016L65709 | 4.58 | 5.59 | |
| Logo aziendale | ||||
| 452 | F016L66273 | 2.18 | 2.66 | |
| Rondella piana | ||||
| 501 | F016T48185 | 3.44 | 4.20 | |
| Zelftappende Schroef | ||||
| 504 | F016T49429 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 505 | F016L36542 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 506/1 | F016L59277 | |||
| Dado ad ali | ||||
| 506/2 | F016L66136 | 4.18 | 5.10 | |
| MOTORE | ||||
| 801 | F016103596 | 173.95 | 212.22 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 841 | F016103600 | |||
| Coperchio | ||||
| 841/1 | F016104318 | 4.58 | 5.59 | |
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103992 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 860 | F016103994 | |||
| Cavo di alimentazione | ||||
| 875/02 | F016L66967 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/03 | F016103602 | 11.02 | 13.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 875/18 | F016103601 | |||
| Interruttore on-off | ||||
| 875/7 | F016F05717 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016L65166 | |||
| COPERTURA | ||||
| 883 | F016103608 | 27.81 | 33.93 | |
| Protettore Termico | ||||
| 893 | F016103605 | 11.37 | 13.87 | |
