Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600HA4502 ( ROTAK42LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

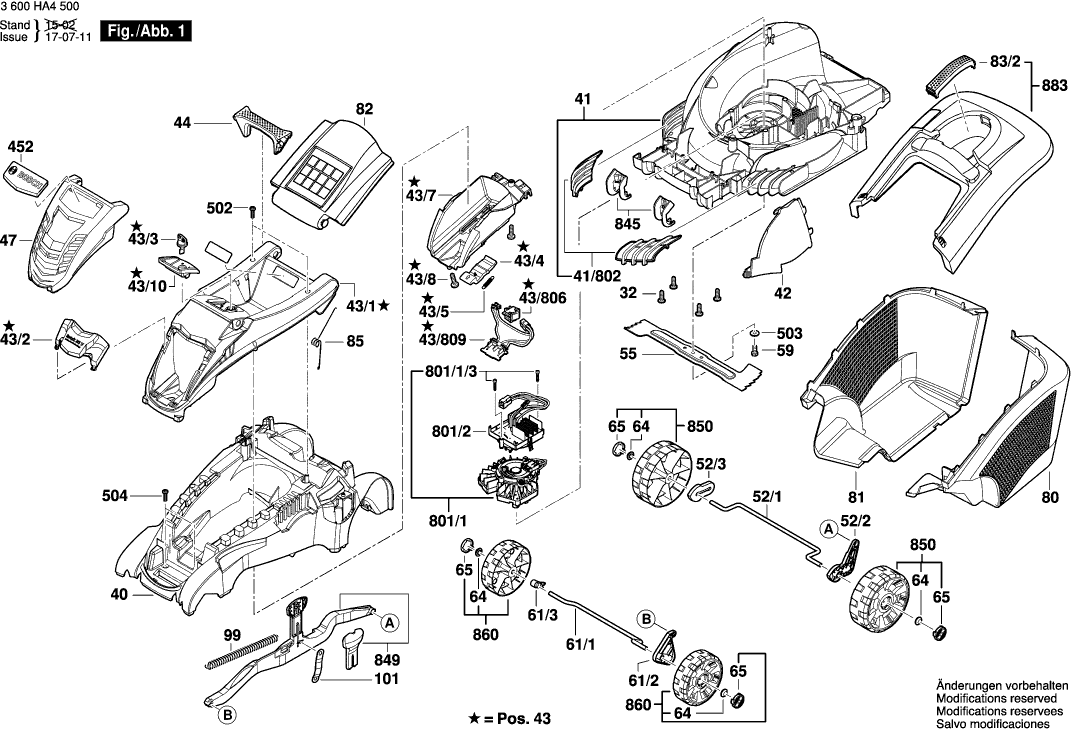

Disegno tecnico del modello Bosch 3600HA4502 ( ROTAK42LI )
Elenco parti di ricambio del modello Bosch 3600HA4502 ( ROTAK42LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| VITE C M4X35 | ||||
| 32 | F016L66162 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016104925 | 23.75 | 28.98 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | F016L68166 | 33.45 | 40.81 | |
| Pannello di copertura | ||||
| 41/802 | F016104304 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | F016L66041 | |||
| Cappuccio del motore | ||||
| 43 | F016L68080 | 40.61 | 49.54 | |
| Cappuccio del motore | ||||
| 43/1 | F016L68081 | 10.73 | 13.09 | |
| Bussola di bloccaggio | ||||
| 43/10 | F016L68083 | 1.18 | 1.44 | |
| COPERTURA | ||||
| 43/2 | F016L68086 | 1.70 | 2.07 | |
| CHIAVE | ||||
| 43/3 | F016L68003 | 1.18 | 1.44 | |
| Leva di Rilascio | ||||
| 43/4 | F016L68004 | 0.83 | 1.01 | |
| Molla | ||||
| 43/5 | F016L66108 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 43/7 | F016L68082 | 5.33 | 6.50 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 43/8 | F016T49429 | 0.83 | 1.01 | |
| Interruttore | ||||
| 43/806 | F016104250 | 6.54 | 7.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/809 | F016104654 | |||
| Maniglia TSC 55 | ||||
| 44 | F016L68084 | 1.70 | 2.07 | |
| griglia ornamentale | ||||
| 47 | F016L68085 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/1 | F016L68529 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/2 | F016L90582 | |||
| Distanziatore | ||||
| 52/3 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L68217 | 33.45 | 40.81 | |
| Bullone | ||||
| 59 | F016L66141 | 1.94 | 2.37 | |
| BARRA TOMMY | ||||
| 61/1 | F016L68528 | 3.31 | 4.04 | |
| Leva KA 65 | ||||
| 61/2 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/3 | F016L90585 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 64 | F016L68095 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 65 | F016L68116 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Custodia del Connettore | ||||
| 75/3/1 | F016L67218 | 4.10 | 5.00 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/802 | F016104165 | 9.53 | 11.63 | |
| Kit Interruttore | ||||
| 75/3/803 | F016104163 | 11.88 | 14.49 | |
| Guidacavo | ||||
| 75/3/804 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104360 | 12.41 | 15.14 | |
| Segmento di Interruttore | ||||
| 75/4/804 | F016104160 | 7.58 | 9.25 | |
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104361 | 3.31 | 4.04 | |
| Fondo del box del collettore | ||||
| 80 | F016L64304 | 18.19 | 22.19 | |
| Fondo del box del collettore | ||||
| 81 | F016L64338 | 12.41 | 15.14 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016L66441 | 2.71 | 3.31 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla a Balia | ||||
| 101 | F016L68117 | 0.83 | 1.01 | |
| LOGO AZIENDALE Rotak 42 LI | ||||
| 452 | F016L68230 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 502 | F016L68124 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 503 | F016L66173 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 285.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 651 | 2607226273 | 55.25 | 67.40 | |
| Motore a corrente continua | ||||
| 801/1 | F016104031 | 209.26 | 255.30 | |
| Vite a testa cilindrica | ||||
| 801/1/3 | F016L69251 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 801/1/3 | F016L66662 | 0.83 | 1.01 | |
| Assemblaggio Scheda Stampata | ||||
| 801/2 | F016104888 | 91.56 | 111.70 | |
| Pannello di copertura | ||||
| 845 | F016104425 | 1.94 | 2.37 | |
| Parte di collegamento | ||||
| 849 | F016104303 | 5.83 | 7.11 | |
| Orecchio della ruota | ||||
| 850 | F016104306 | 6.54 | 7.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 860 | F016104305 | |||
| Leva di serraggio | ||||
| 876 | F016L67530 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016104579 | |||
| VITE C M4X35 | ||||
| 878/4 | F016L36542 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 878/801 | F016104426 | 4.70 | 5.73 | |
| Maniglia inferiore | ||||
| 879 | F016104580 | 10.73 | 13.09 | |
| VITE C M4X35 | ||||
| 879/4 | F016L36542 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 879/801 | F016104427 | 4.10 | 5.00 | |
| Pezzo superiore del collettore Bly Nero | ||||
| 883 | F016104362 | 10.73 | 13.09 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
