Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600HA4203 ( ROTAK40M )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

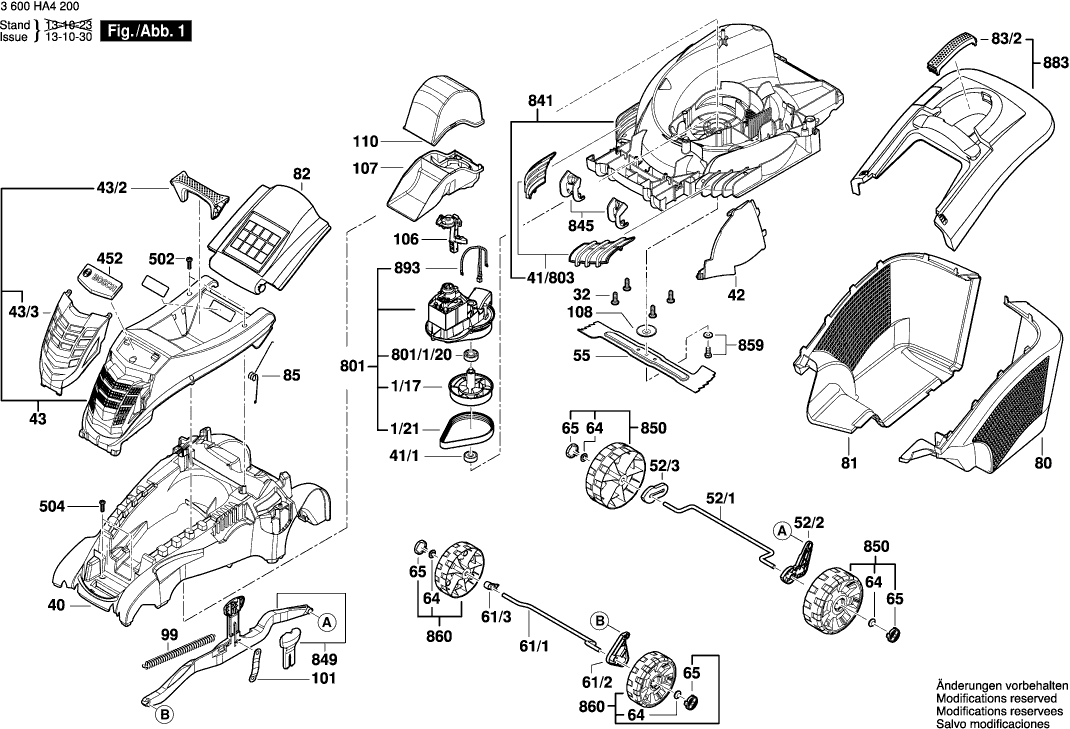

Disegno tecnico del modello Bosch 3600HA4203 ( ROTAK40M )
Elenco parti di ricambio del modello Bosch 3600HA4203 ( ROTAK40M )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016L65108 | 10.73 | 13.09 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65109 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016104925 | 23.75 | 28.98 | |
| MANICOTTO | ||||
| 41/1 | F016L64387 | 4.10 | 5.00 | |
| Pannello di copertura | ||||
| 41/803 | F016104404 | 3.31 | 4.04 | |
| Pannello di copertura | ||||
| 42 | F016L66040 | 4.70 | 5.73 | |
| Cappuccio del motore | ||||
| 43 | F016L68149 | 20.42 | 24.91 | |
| Maniglia TSC 55 | ||||
| 43/2 | F016L68084 | 1.70 | 2.07 | |
| griglia ornamentale | ||||
| 43/3 | F016L68150 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/1 | F016L68529 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/2 | F016L90582 | |||
| Distanziatore | ||||
| 52/3 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L68215 | 26.84 | 32.74 | |
| BARRA TOMMY | ||||
| 61/1 | F016L68528 | 3.31 | 4.04 | |
| Leva KA 65 | ||||
| 61/2 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/3 | F016L90585 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 64 | F016L68095 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 65 | F016L68116 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Cassa dell'interruttore | ||||
| 75/3/1 | F016L67217 | 4.70 | 5.73 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/802 | F016104214 | 5.83 | 7.11 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/803 | F016104164 | 8.45 | 10.31 | |
| Kit Interruttore | ||||
| 75/3/804 | F016104162 | 10.73 | 13.09 | |
| Guidacavo | ||||
| 75/3/805 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104360 | 12.41 | 15.14 | |
| Segmento di Interruttore | ||||
| 75/4/804 | F016104160 | 7.58 | 9.25 | |
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104361 | 3.31 | 4.04 | |
| Fondo del box del collettore | ||||
| 80 | F016L64304 | 18.19 | 22.19 | |
| Fondo del box del collettore | ||||
| 81 | F016L64338 | 12.41 | 15.14 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016L66441 | 2.71 | 3.31 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla a Balia | ||||
| 101 | F016L68117 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 106 | F016L90579 | |||
| Parete acustica | ||||
| 107 | F016L68501 | 2.24 | 2.73 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 108 | F016L67627 | 1.18 | 1.44 | |
| Parete acustica | ||||
| 110 | F016L68448 | 1.94 | 2.37 | |
| Logo aziendale | ||||
| 452 | F016L68212 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 502 | F016L68124 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| MOTORE | ||||
| 801 | F016103596 | 148.65 | 181.35 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.73 | |
| Cassa 40cm | ||||
| 841 | F016104399 | 29.75 | 36.30 | |
| Pannello di copertura | ||||
| 845 | F016104425 | 1.94 | 2.37 | |
| Parte di collegamento | ||||
| 849 | F016104303 | 5.83 | 7.11 | |
| Orecchio della ruota | ||||
| 850 | F016104306 | 6.54 | 7.98 | |
| Montaggio di vite e rondella | ||||
| 859 | F016104350 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 860 | F016104305 | |||
| Leva di serraggio | ||||
| 876 | F016L67530 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016104579 | |||
| VITE C M4X35 | ||||
| 878/4 | F016L36542 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 878/801 | F016104426 | 4.70 | 5.73 | |
| Maniglia inferiore | ||||
| 879 | F016104580 | 10.73 | 13.09 | |
| VITE C M4X35 | ||||
| 879/4 | F016L36542 | 1.94 | 2.37 | |
| Bussola di bloccaggio | ||||
| 879/801 | F016104427 | 4.10 | 5.00 | |
| COPERTURA | ||||
| 883 | F016103608 | 23.75 | 28.98 | |
| Protettore Termico | ||||
| 893 | F016103605 | 9.53 | 11.63 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
