Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H81B01 ( ROTAK370 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

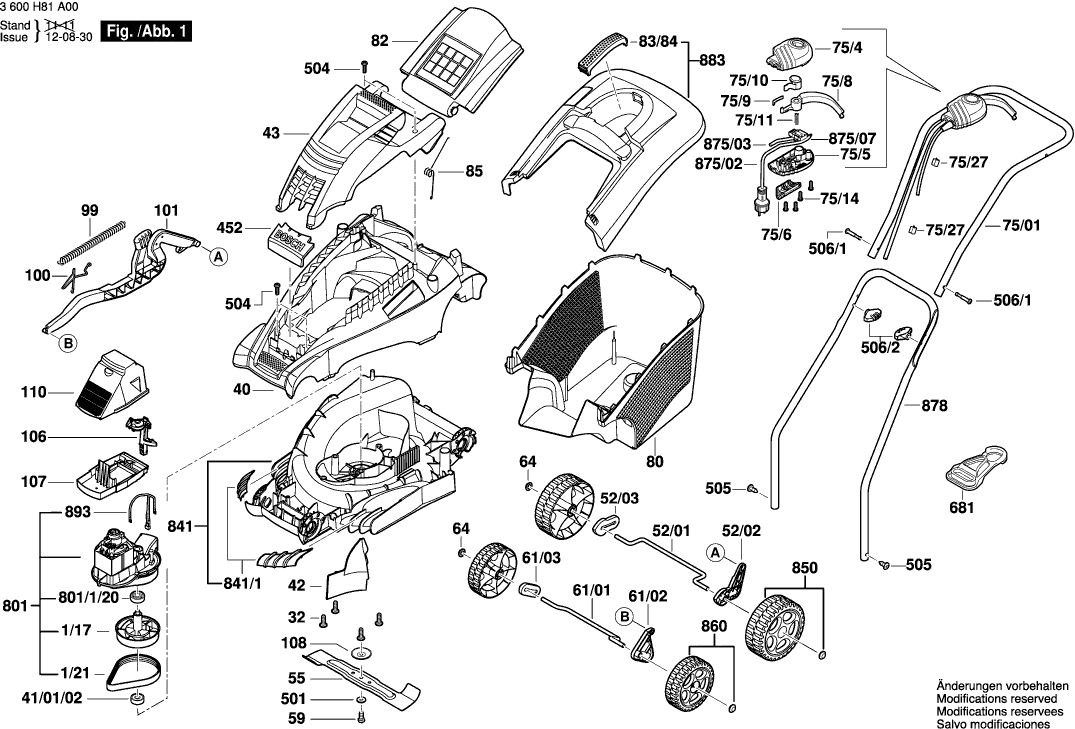

Disegno tecnico del modello Bosch 3600H81B01 ( ROTAK370 )
Elenco parti di ricambio del modello Bosch 3600H81B01 ( ROTAK370 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016103758 | 11.88 | 14.49 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65351 | 9.53 | 11.63 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L66158 | 29.75 | 36.30 | |
| MANICOTTO | ||||
| 41/01/02 | F016L67442 | 2.71 | 3.31 | |
| Pannello di copertura | ||||
| 42 | F016L65497 | 2.71 | 3.31 | |
| Cappuccio del motore | ||||
| 43 | F016L65159 | 23.75 | 28.98 | |
| BARRA TOMMY | ||||
| 52/01 | F016L65706 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Distanziatore | ||||
| 52/03 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L65400 | 26.84 | 32.74 | |
| Vite esagonale | ||||
| 59 | F016T48547 | 1.94 | 2.37 | |
| BARRA TOMMY | ||||
| 61/01 | F016L65705 | 8.45 | 10.31 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 64 | F016L66463 | 1.60 | 1.95 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 75/01 | F016L66131 | 20.42 | 24.91 | |
| Pulsante AGC 18 | ||||
| 75/10 | F016F05705 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 75/11 | F016T49226 | 4.10 | 5.00 | |
| Morsetto del cavo | ||||
| 75/27 | F016L90575 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4 | F016L65739 | |||
| Cassa dell'interruttore | ||||
| 75/5 | F016L66235 | 1.94 | 2.37 | |
| Staffa di arresto | ||||
| 75/6 | F016T49630 | 2.24 | 2.73 | |
| Leva di posizionamento | ||||
| 75/8 | F016L66238 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/9 | F016T49845 | |||
| Fondo del box del collettore | ||||
| 80 | F016L65674 | 36.85 | 44.96 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016L66441 | 2.71 | 3.31 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla | ||||
| 100 | F016L65790 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L67260 | |||
| Guida cavo | ||||
| 106 | F016L90584 | 1.18 | 1.44 | |
| Coperchio del alloggiamento | ||||
| 107 | F016L65538 | 5.33 | 6.50 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 108 | F016L67627 | 1.18 | 1.44 | |
| Coperchio del alloggiamento | ||||
| 110 | F016L65709 | 4.10 | 5.00 | |
| Logo aziendale | ||||
| 452 | F016L68312 | 2.24 | 2.73 | |
| Rondella piana | ||||
| 501 | F016T48185 | 2.71 | 3.31 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 505 | F016L65803 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 506/1 | F016L59277 | |||
| Dado ad ali | ||||
| 506/2 | F016L66136 | 3.31 | 4.04 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 681 | 3601398000 | 4.10 | 5.00 | |
| MOTORE | ||||
| 801 | F016103595 | 113.29 | 138.21 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.73 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 841 | F016103598 | 20.42 | 24.91 | |
| Coperchio | ||||
| 841/1 | F016104316 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103662 | |||
| PIEZO POLARE | ||||
| 860 | F016103663 | 5.83 | 7.11 | |
| Cavo di alimentazione | ||||
| 875/02 | F016104086 | 12.41 | 15.14 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/03 | F016103602 | 10.73 | 13.09 | |
| Interruttore on-off | ||||
| 875/07 | F016F05717 | 11.88 | 14.49 | |
| Maniglia inferiore | ||||
| 878 | F016L65166 | 18.19 | 22.19 | |
| COPERTURA | ||||
| 883 | F016103608 | 23.75 | 28.98 | |
| Protettore Termico | ||||
| 893 | F016103604 | 5.83 | 7.11 | |
