Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HA4105 ( ROTAK37S )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

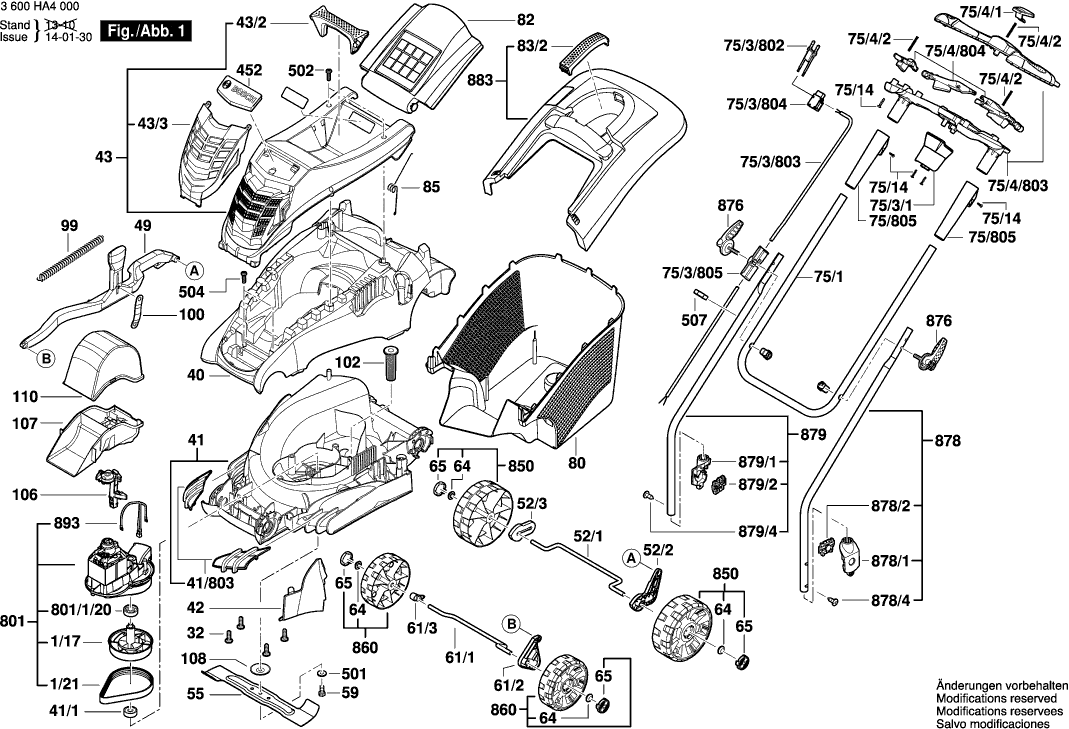

Disegni tecnici di Bosch 3600HA4105 ( ROTAK37S )
Elenco parti di Bosch 3600HA4105 ( ROTAK37S )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016103758 | 11.88 | 14.49 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65351 | 9.53 | 11.63 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L69451 | 26.84 | 32.74 | |
| Corpo del ciotola assy 37cm | ||||
| 41 | F016L69520 | 26.84 | 32.74 | |
| MANICOTTO | ||||
| 41/1 | F016L67442 | 2.71 | 3.31 | |
| pettine | ||||
| 41/803 | F016104910 | 5.33 | 6.50 | |
| Pannello di copertura | ||||
| 42 | F016L66039 | 1.94 | 2.37 | |
| Cappuccio del motore | ||||
| 43 | F016L68149 | 20.42 | 24.91 | |
| Maniglia TSC 55 | ||||
| 43/2 | F016L68084 | 1.70 | 2.07 | |
| griglia ornamentale | ||||
| 43/3 | F016L68150 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | F016L68111 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/1 | F016L68527 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/2 | F016L90582 | |||
| Distanziatore | ||||
| 52/3 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L65400 | 26.84 | 32.74 | |
| Vite esagonale | ||||
| 59 | F016T48547 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61/1 | F016L68526 | |||
| Leva KA 65 | ||||
| 61/2 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/3 | F016L90585 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 64 | F016L68095 | 1.18 | 1.44 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/803 | F016104164 | 8.45 | 10.31 | |
| Kit Interruttore | ||||
| 75/3/804 | F016104162 | 10.73 | 13.09 | |
| Guidacavo | ||||
| 75/3/805 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104159 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/804 | F016104160 | |||
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104161 | 4.70 | 5.73 | |
| Fondo del box del collettore | ||||
| 80 | F016L68118 | 11.88 | 14.49 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016F05683 | 0.83 | 1.01 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla a Balia | ||||
| 100 | F016L68117 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 102 | F016L68536 | 15.71 | 19.17 | |
| Guida cavo | ||||
| 106 | F016L90584 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 107 | F016L68449 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Parete acustica | ||||
| 110 | F016L68448 | 1.94 | 2.37 | |
| LOGO D'IMPRESA Rotak 37 S | ||||
| 452 | F016L69523 | 1.94 | 2.37 | |
| Rondella piana | ||||
| 501 | F016T40590 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 502 | F016L68124 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 507 | F016L66895 | 0.83 | 1.01 | |
| MOTORE | ||||
| 801 | F016103595 | 113.29 | 138.21 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.73 | |
| Wiel | ||||
| 850 | F016104422 | 14.00 | 17.08 | |
| Ruota Ront | ||||
| 860 | F016104421 | 7.58 | 9.25 | |
| Leva di serraggio | ||||
| 876 | F016L67530 | 8.45 | 10.31 | |
| Maniglia inferiore | ||||
| 878 | F016104917 | 18.19 | 22.19 | |
| Angolo di ritenzione TURBO II | ||||
| 878/1 | F016L69450 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878/2 | F016L68103 | |||
| VITE C M4X35 | ||||
| 878/4 | F016L36542 | 1.94 | 2.37 | |
| Impugnatura inferiore r/h | ||||
| 879 | F016104918 | 12.41 | 15.14 | |
| Angolo di ritenzione TURBO II | ||||
| 879/1 | F016L69450 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 879/2 | F016L68103 | |||
| VITE C M4X35 | ||||
| 879/4 | F016L36542 | 1.94 | 2.37 | |
| Parte superiore del collettore | ||||
| 883 | F016104465 | 12.41 | 15.14 | |
| Protettore Termico | ||||
| 893 | F016103604 | 5.83 | 7.11 | |
