Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H81F50 ( ROTAK37LI )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

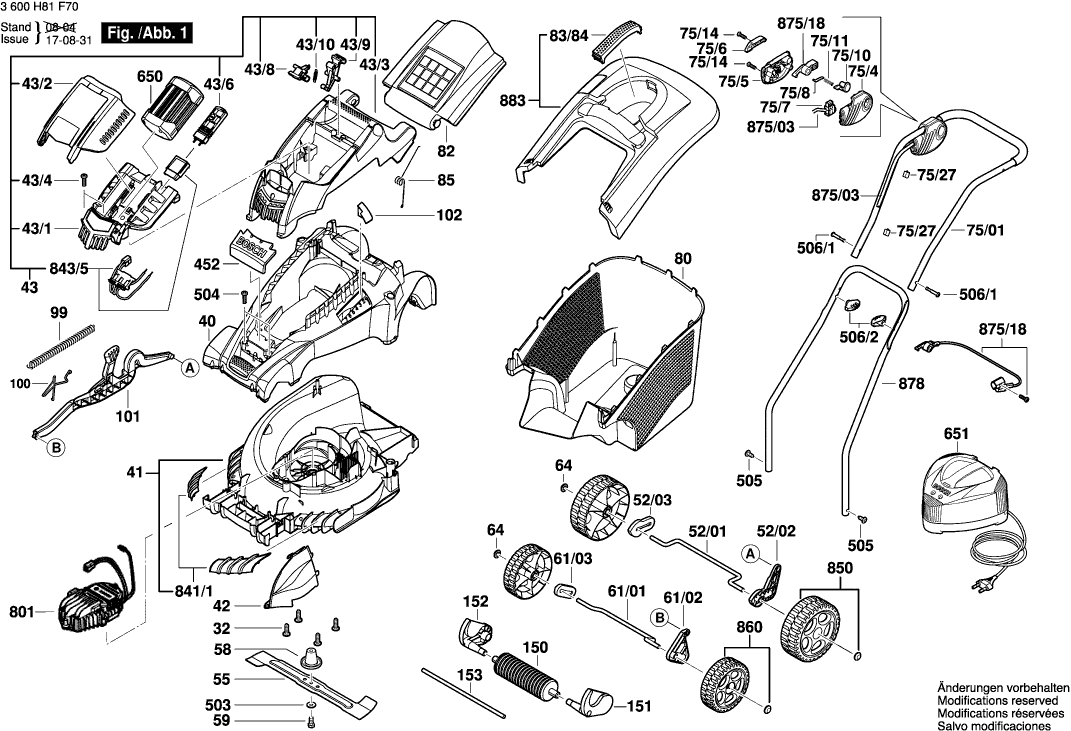

Disegni tecnici di Bosch 3600H81F50 ( ROTAK37LI )
Elenco parti di Bosch 3600H81F50 ( ROTAK37LI )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| VITE C M4X35 | ||||
| 32 | F016L66162 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L66158 | 29.75 | 36.30 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | F016L66003 | 33.45 | 40.81 | |
| Pannello di copertura | ||||
| 42 | F016L66039 | 1.94 | 2.37 | |
| Cappuccio del motore | ||||
| 43 | F016L66780 | 73.72 | 89.94 | |
| Vassoio della batteria | ||||
| 43/1 | F016L65952 | 29.75 | 36.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/10 | F016L66108 | |||
| Coperchio della batteria | ||||
| 43/2 | F016L65954 | 9.53 | 11.63 | |
| Cappuccio del motore | ||||
| 43/3 | F016L65953 | 18.19 | 22.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/6 | F016L66669 | |||
| Leva di Rilascio | ||||
| 43/8 | F016L66107 | 1.94 | 2.37 | |
| Blocco KS 60 E | ||||
| 43/9 | F016L65988 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 52/01 | F016L65929 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Distanziatore | ||||
| 52/03 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L66005 | 26.84 | 32.74 | |
| Adattatore | ||||
| 58 | F016L66115 | 1.94 | 2.37 | |
| Bullone | ||||
| 59 | F016L66141 | 1.94 | 2.37 | |
| BARRA TOMMY | ||||
| 61/01 | F016L65928 | 2.24 | 2.73 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/01 | F016L66182 | 29.75 | 36.30 | |
| Pulsante AGC 18 | ||||
| 75/10 | F016F05705 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 75/11 | F016L66240 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 75/27 | F016L90575 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4 | F016L65739 | |||
| Cassa dell'interruttore | ||||
| 75/5 | F016L66235 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/6 | F016T49630 | |||
| Kit Interruttore | ||||
| 75/7 | F016104163 | 11.88 | 14.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/8 | F016L66416 | |||
| Fondo del box del collettore | ||||
| 80 | F016L65674 | 36.85 | 44.96 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016F05683 | 0.83 | 1.01 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla | ||||
| 100 | F016L65790 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L67260 | |||
| Rullo a pista di tipo perno | ||||
| 102 | F016L66111 | 2.24 | 2.73 | |
| RUOTA | ||||
| 150 | F016L65871 | 8.45 | 10.31 | |
| Braccio portaoggetti | ||||
| 151 | F016L64900 | 2.24 | 2.73 | |
| Braccio portaoggetti | ||||
| 152 | F016L64901 | 2.24 | 2.73 | |
| BARRA TOMMY | ||||
| 153 | F016L65869 | 5.33 | 6.50 | |
| Logo aziendale | ||||
| 452 | F016L66286 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 503 | F016L66173 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 505 | F016L65803 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 506/1 | F016L59277 | |||
| Dado ad ali | ||||
| 506/2 | F016L66136 | 3.31 | 4.04 | |
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 285.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 651 | 2607225909 | 113.29 | 138.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 801 | F016104248 | |||
| Coperchio | ||||
| 841/1 | F016104316 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 843/5 | F016104244 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103992 | |||
| PIEZO POLARE | ||||
| 860 | F016103994 | 10.73 | 13.09 | |
| Cavo di connessione | ||||
| 875/03 | F016103675 | 10.73 | 13.09 | |
| Non più disponibile, nessuna sostituzione | ||||
| 875/18 | F016103601 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016L65571 | |||
| COPERTURA | ||||
| 883 | F016103608 | 23.75 | 28.98 | |
