Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H81B73 (ROTAK36)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

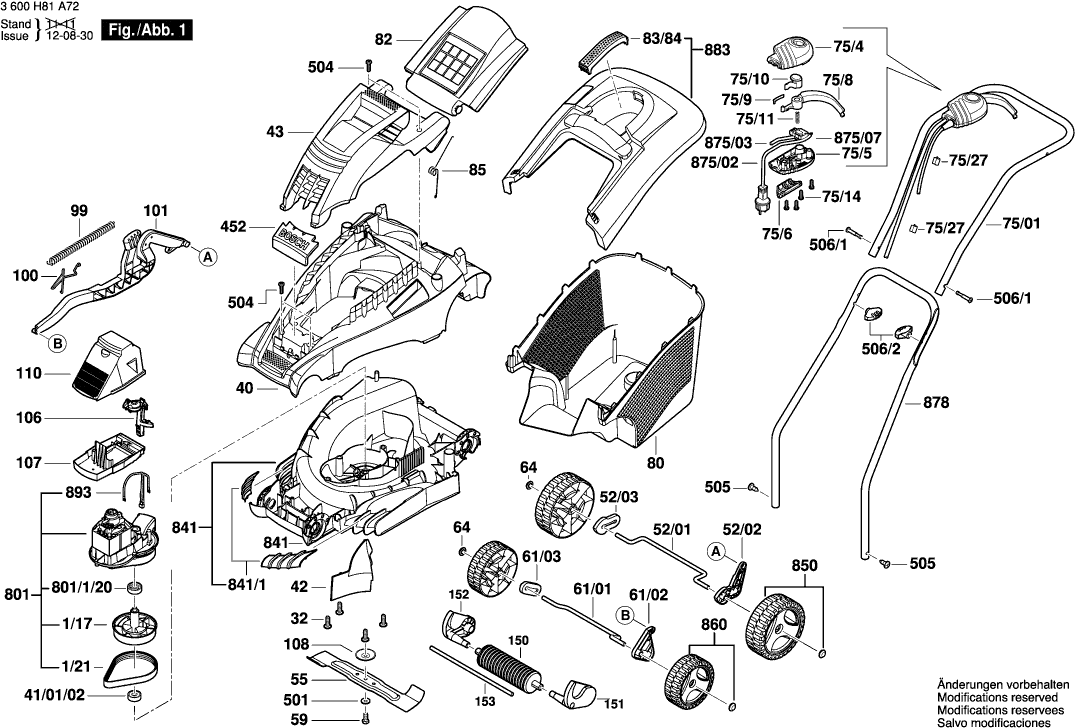

Disegni tecnici di Bosch 3600H81B73 (ROTAK36)
Elenco parti di Bosch 3600H81B73 (ROTAK36)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016103758 | 13.13 | 16.02 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65351 | 10.90 | 13.30 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 1.00 | 1.22 | |
| Deck del tosaerba | ||||
| 40 | F016L66158 | 33.33 | 40.66 | |
| MANICOTTO | ||||
| 41/01/02 | F016L67442 | 3.44 | 4.20 | |
| Pannello di copertura | ||||
| 42 | F016L65497 | 2.71 | 3.31 | |
| Cappuccio del motore | ||||
| 43 | F016L65159 | 26.62 | 32.48 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/01 | F016L66465 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/03 | F016L90583 | |||
| Lama Taglierina | ||||
| 55 | F016L65400 | 31.42 | 38.33 | |
| Vite esagonale | ||||
| 59 | F016T48547 | 2.40 | 2.93 | |
| BARRA TOMMY | ||||
| 61/01 | F016L66464 | 3.04 | 3.71 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 6.73 | 8.21 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/01 | F016L66131 | 22.88 | 27.91 | |
| Pulsante AGC 18 | ||||
| 75/10 | F016F05705 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/11 | F016T49226 | |||
| Morsetto del cavo | ||||
| 75/27 | F016L90575 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4 | F016L65739 | |||
| Cassa dell'interruttore | ||||
| 75/5 | F016L66235 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/6 | F016T49630 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75/8 | F016L66238 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75/9 | F016T49845 | |||
| Fondo del box del collettore | ||||
| 80 | F016L65674 | 43.12 | 52.61 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 10.90 | 13.30 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016F05683 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | F016L66165 | |||
| Molla | ||||
| 99 | F016L59327 | 2.86 | 3.49 | |
| Molla | ||||
| 100 | F016L65790 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L67260 | |||
| Guida cavo | ||||
| 106 | F016L90584 | 1.49 | 1.82 | |
| Coperchio del alloggiamento | ||||
| 107 | F016L65538 | 5.96 | 7.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Coperchio del alloggiamento | ||||
| 110 | F016L65709 | 4.58 | 5.59 | |
| RUOTA | ||||
| 150 | F016L65871 | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 151 | F016L64900 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 152 | F016L64901 | |||
| BARRA TOMMY | ||||
| 153 | F016L65869 | 6.73 | 8.21 | |
| Logo aziendale | ||||
| 452 | F016L66280 | 2.18 | 2.66 | |
| Rondella piana | ||||
| 501 | F016T48185 | 3.44 | 4.20 | |
| Zelftappende Schroef | ||||
| 504 | F016T49429 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 505 | F016L65803 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 506/1 | F016L59277 | |||
| Dado ad ali | ||||
| 506/2 | F016L66136 | 4.18 | 5.10 | |
| MOTORE | ||||
| 801 | F016103595 | 136.48 | 166.51 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.86 | 3.49 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 841 | F016103598 | 22.88 | 27.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103662 | |||
| PIEZO POLARE | ||||
| 860 | F016103663 | 7.46 | 9.10 | |
| Cavo di alimentazione | ||||
| 875/02 | F016104085 | 31.42 | 38.33 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/03 | F016103602 | 11.02 | 13.44 | |
| Interruttore on-off | ||||
| 875/07 | F016F05717 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016L65166 | |||
| COPERTURA | ||||
| 883 | F016103608 | 27.81 | 33.93 | |
| Protettore Termico | ||||
| 893 | F016103604 | 7.46 | 9.10 | |
