Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HA4401 ( ROTAK36-37LIR )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

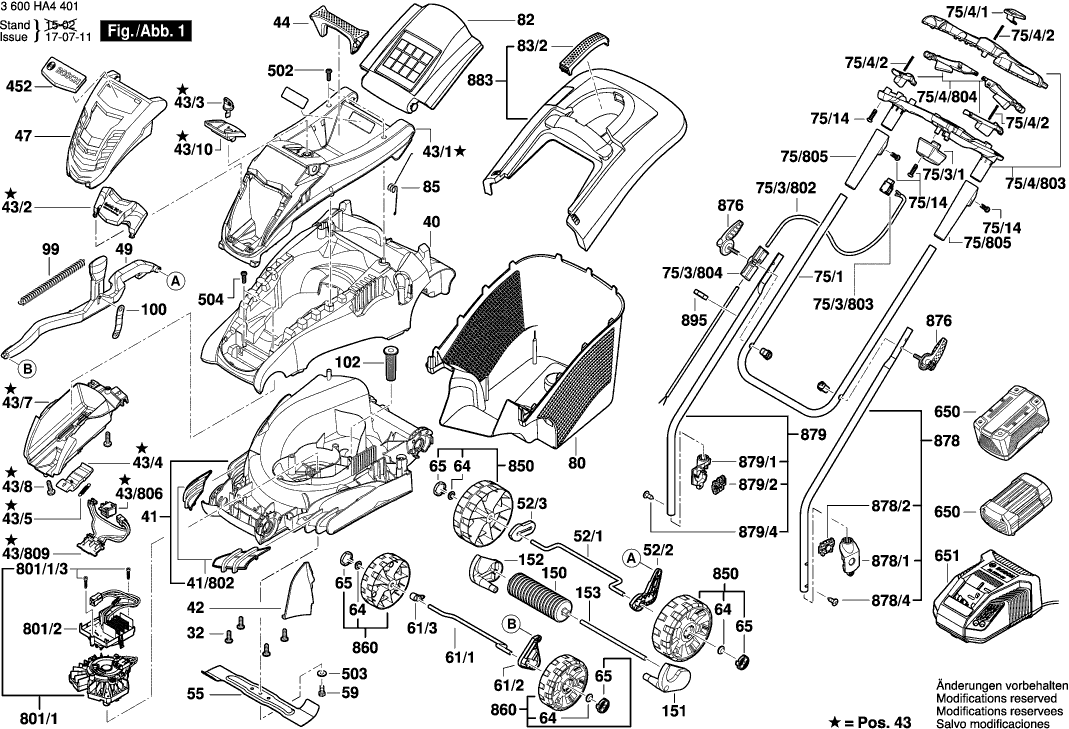

Disegni tecnici di Bosch 3600HA4401 ( ROTAK36-37LIR )
Elenco parti di Bosch 3600HA4401 ( ROTAK36-37LIR )
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| VITE C M4X35 | ||||
| 32 | F016L66162 | 1.00 | 1.22 | |
| Deck del tosaerba | ||||
| 40 | F016L68101 | 22.88 | 27.91 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | F016L68100 | 41.30 | 50.39 | |
| Pannello di copertura | ||||
| 41/802 | F016104420 | 15.61 | 19.04 | |
| Pannello di copertura | ||||
| 42 | F016L66039 | 2.18 | 2.66 | |
| Cappuccio del motore | ||||
| 43 | F016L68080 | 45.52 | 55.53 | |
| Cappuccio del motore | ||||
| 43/1 | F016L68081 | 11.02 | 13.44 | |
| Bussola di bloccaggio | ||||
| 43/10 | F016L68083 | 1.32 | 1.61 | |
| COPERTURA | ||||
| 43/2 | F016L68086 | 1.90 | 2.32 | |
| CHIAVE | ||||
| 43/3 | F016L68003 | 1.32 | 1.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/4 | F016L68004 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 43/5 | F016L66108 | |||
| Bussola di bloccaggio | ||||
| 43/7 | F016L68082 | 5.96 | 7.27 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 43/8 | F016T49429 | 0.83 | 1.01 | |
| Interruttore | ||||
| 43/806 | F016104250 | 7.32 | 8.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/809 | F016104654 | |||
| Maniglia TSC 55 | ||||
| 44 | F016L68084 | 1.90 | 2.32 | |
| griglia ornamentale | ||||
| 47 | F016L68085 | 5.27 | 6.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | F016L68111 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/1 | F016L68527 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/2 | F016L90582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/3 | F016L90583 | |||
| Lama Taglierina | ||||
| 55 | F016L66005 | 30.08 | 36.70 | |
| Bullone | ||||
| 59 | F016L66141 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61/1 | F016L68526 | |||
| Leva KA 65 | ||||
| 61/2 | F016L90581 | 5.96 | 7.27 | |
| Distanziatore | ||||
| 61/3 | F016L90585 | 1.32 | 1.61 | |
| Bussola di bloccaggio | ||||
| 64 | F016L68095 | 1.32 | 1.61 | |
| Bussola di bloccaggio | ||||
| 65 | F016L68116 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 13.90 | 16.96 | |
| HANDGREEP | ||||
| 75/1 | F016L68054 | 12.21 | 14.90 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Custodia del Connettore | ||||
| 75/3/1 | F016L67218 | 4.58 | 5.59 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/802 | F016104165 | 10.68 | 13.03 | |
| Kit Interruttore | ||||
| 75/3/803 | F016104163 | 12.21 | 14.90 | |
| Guidacavo | ||||
| 75/3/804 | F016104213 | 7.32 | 8.93 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 1.00 | 1.22 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 1.00 | 1.22 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104360 | 13.90 | 16.96 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/804 | F016104160 | |||
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104361 | 3.71 | 4.53 | |
| Fondo del box del collettore | ||||
| 80 | F016L65674 | 41.30 | 50.39 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 9.47 | 11.55 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016F05683 | 1.00 | 1.22 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.90 | 2.32 | |
| Molla | ||||
| 99 | F016L59327 | 2.52 | 3.07 | |
| Molla a Balia | ||||
| 100 | F016L68117 | 1.00 | 1.22 | |
| Bussola di bloccaggio | ||||
| 102 | F016L68536 | 17.60 | 21.47 | |
| RUOTA | ||||
| 150 | F016L65871 | 9.47 | 11.55 | |
| Non più disponibile, nessuna sostituzione | ||||
| 151 | F016L64900 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 152 | F016L64901 | |||
| BARRA TOMMY | ||||
| 153 | F016L65869 | 5.96 | 7.27 | |
| Logo aziendale | ||||
| 452 | F016L68227 | 2.18 | 2.66 | |
| Bussola di bloccaggio | ||||
| 502 | F016L68124 | 1.00 | 1.22 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 503 | F016L66173 | 1.32 | 1.61 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 262.05 | 319.70 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 651 | 2607226273 | 61.93 | 75.55 | |
| Motore a corrente continua | ||||
| 801/1 | F016104031 | 234.56 | 286.16 | |
| VITE C M4X35 | ||||
| 801/1/3 | F016L66662 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 801/1/3 | F016L69251 | 1.00 | 1.22 | |
| Assemblaggio Scheda Stampata | ||||
| 801/2 | F016104888 | 102.63 | 125.21 | |
| WIEL EAR | ||||
| 850 | F016104422 | 7.32 | 8.93 | |
| Ruota Ront | ||||
| 860 | F016104421 | 8.48 | 10.35 | |
| Leva di serraggio | ||||
| 876 | F016L67530 | 9.47 | 11.55 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016104581 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 878/1 | F016L68102 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 878/2 | F016L68103 | |||
| VITE C M4X35 | ||||
| 878/4 | F016L36542 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 879 | F016104582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 879/1 | F016L68102 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 879/2 | F016L68103 | |||
| VITE C M4X35 | ||||
| 879/4 | F016L36542 | 2.18 | 2.66 | |
| Parte superiore del collettore | ||||
| 883 | F016104465 | 13.90 | 16.96 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 1.00 | 1.22 | |
