Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H81601 ( ROTAK34LI(ERGOFLRX) )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

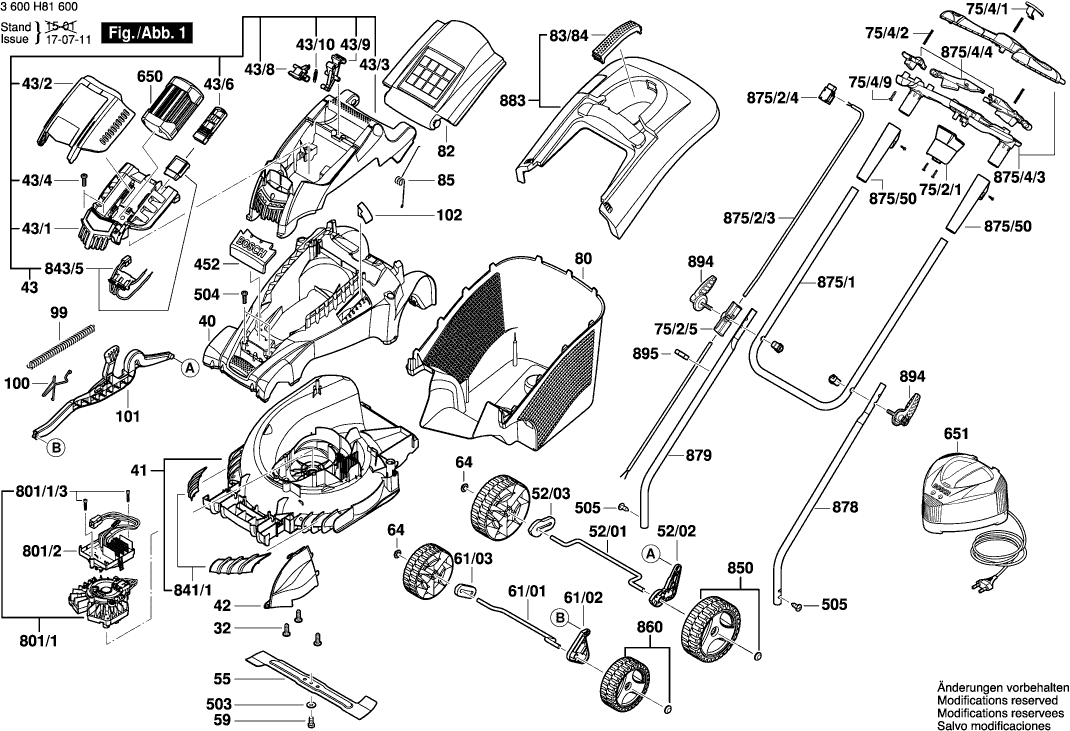

Disegno tecnico del modello Bosch 3600H81601 ( ROTAK34LI(ERGOFLRX) )
Elenco parti di ricambio del modello Bosch 3600H81601 ( ROTAK34LI(ERGOFLRX) )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| VITE C M4X35 | ||||
| 32 | F016L66162 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L66158 | 29.75 | 36.30 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | F016L66002 | 26.84 | 32.74 | |
| Pannello di copertura | ||||
| 42 | F016L66038 | 1.94 | 2.37 | |
| Cappuccio del motore | ||||
| 43 | F016L66461 | 81.47 | 99.39 | |
| Vassoio della batteria | ||||
| 43/1 | F016L66460 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/10 | F016L66108 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 43/2 | F016L66663 | |||
| Cappuccio del motore | ||||
| 43/3 | F016L66779 | 15.71 | 19.17 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 43/4 | F016T49429 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43/6 | F016L66669 | |||
| Leva di Rilascio | ||||
| 43/8 | F016L66107 | 1.94 | 2.37 | |
| Blocco KS 60 E | ||||
| 43/9 | F016L65988 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 52/01 | F016L66465 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/02 | F016L90582 | |||
| Distanziatore | ||||
| 52/03 | F016L90583 | 1.18 | 1.44 | |
| Lama Taglierina | ||||
| 55 | F016L66004 | 26.84 | 32.74 | |
| Bullone | ||||
| 59 | F016L66141 | 1.94 | 2.37 | |
| BARRA TOMMY | ||||
| 61/01 | F016L66464 | 2.71 | 3.31 | |
| Leva KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.50 | |
| Distanziatore | ||||
| 61/03 | F016L90585 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Custodia del Connettore | ||||
| 75/2/1 | F016L67218 | 4.10 | 5.00 | |
| Guidacavo | ||||
| 75/2/5 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Fondo del box del collettore | ||||
| 80 | F016L65674 | 36.85 | 44.96 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 8.45 | 10.31 | |
| Maniglia TSC 55 | ||||
| 83/84 | F016F05683 | 0.83 | 1.01 | |
| Molla di bloccaggio | ||||
| 85 | F016L66165 | 1.70 | 2.07 | |
| Molla | ||||
| 99 | F016L59327 | 2.24 | 2.73 | |
| Molla | ||||
| 100 | F016L65790 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | F016L67260 | |||
| Rullo a pista di tipo perno | ||||
| 102 | F016L66111 | 2.24 | 2.73 | |
| Logo aziendale | ||||
| 452 | F016L66285 | 1.94 | 2.37 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 503 | F016L66173 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 505 | F016L65803 | |||
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 285.21 | |
| Caricabatterie UK | ||||
| 651 | 2607226457 | 148.65 | 181.35 | |
| Motore a corrente continua | ||||
| 801/1 | F016104031 | 209.26 | 255.30 | |
| VITE C M4X35 | ||||
| 801/1/3 | F016L66662 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 801/1/3 | F016L69251 | 0.83 | 1.01 | |
| Assemblaggio Scheda Stampata | ||||
| 801/2 | F016104888 | 91.56 | 111.70 | |
| Coperchio | ||||
| 841/1 | F016104315 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 843/5 | F016104244 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 850 | F016103992 | |||
| PIEZO POLARE | ||||
| 860 | F016103994 | 10.73 | 13.09 | |
| Maniglia TSC 55 | ||||
| 875/1 | F016L90608 | 12.41 | 15.14 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/2/3 | F016104165 | 9.53 | 11.63 | |
| Kit Interruttore | ||||
| 875/2/4 | F016104163 | 11.88 | 14.49 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 875/4/3 | F016104159 | 15.71 | 19.17 | |
| Segmento di Interruttore | ||||
| 875/4/4 | F016104160 | 7.58 | 9.25 | |
| MANICOTTO ESATRICO | ||||
| 875/50 | F016104161 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016L67209 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 879 | F016L67210 | |||
| COPERTURA | ||||
| 883 | F016103608 | 23.75 | 28.98 | |
| Leva di serraggio | ||||
| 894 | F016L67530 | 8.45 | 10.31 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
