Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H85B00 ( ROTAK32 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

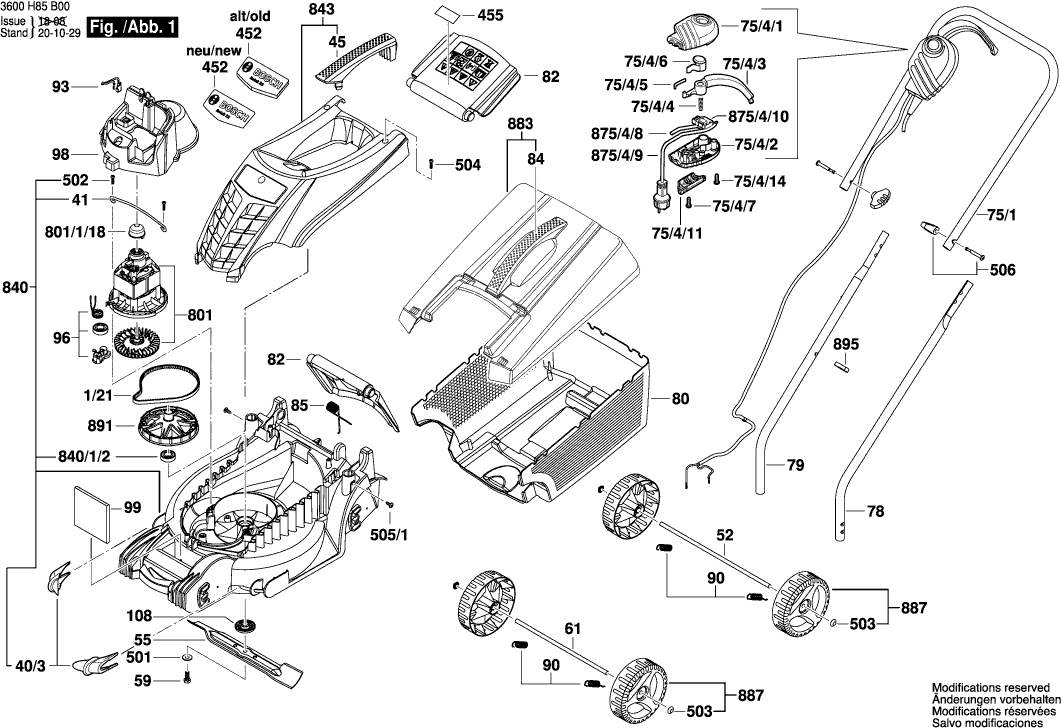

Disegno tecnico del modello Bosch 3600H85B00 ( ROTAK32 )
Elenco parti di ricambio del modello Bosch 3600H85B00 ( ROTAK32 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Cinghia di trasmissione | ||||
1/21 | F016L66677 | 8.45 | 10.31 | |
pettine | ||||
40/3 | F016L66697 | 1.18 | 1.44 | |
Elemento di supporto | ||||
41 | F016L67976 | 0.83 | 1.01 | |
Maniglia TSC 55 | ||||
45 | F016L66654 | 2.24 | 2.73 | |
BARRA TOMMY | ||||
52 | F016L66849 | 5.83 | 7.11 | |
Lama Taglierina | ||||
55 | 1600A025F8 | 10.73 | 13.09 | |
Vite esagonale | ||||
59 | F016T48547 | 1.94 | 2.37 | |
BARRA TOMMY | ||||
61 | F016L66848 | 5.83 | 7.11 | |
Maniglia TSC 55 | ||||
75/1 | F016L62792 | 20.42 | 24.91 | |
Cassa dell'interruttore | ||||
75/4/1 | F016L66234 | 1.94 | 2.37 | |
Staffa di arresto | ||||
75/4/11 | F016L66236 | 0.83 | 1.01 | |
Vite per lamiera B4,8x107,5 MM | ||||
75/4/14 | F016T49429 | 0.83 | 1.01 | |
Cassa dell'interruttore | ||||
75/4/2 | F016L66235 | 1.94 | 2.37 | |
Leva di posizionamento | ||||
75/4/3 | F016L66238 | 2.71 | 3.31 | |
Molla compressione | ||||
75/4/4 | F016L66240 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
75/4/5 | F016L66416 | |||
Pulsante AGC 18 | ||||
75/4/6 | F016F05705 | 0.83 | 1.01 | |
Vite per lamiera B4,8x107,5 MM | ||||
75/4/7 | F016T49429 | 0.83 | 1.01 | |
Maniglia inferiore | ||||
78 | F016L66682 | 6.54 | 7.98 | |
Maniglia inferiore | ||||
79 | F016L66655 | 6.54 | 7.98 | |
Fondo del box del collettore | ||||
80 | F016L66683 | 11.88 | 14.49 | |
Lembo Di Protezione | ||||
82 | F016L66686 | 3.31 | 4.04 | |
Maniglia TSC 55 | ||||
84 | F016L66685 | 2.24 | 2.73 | |
Molla di bloccaggio | ||||
85 | F016L66687 | 1.18 | 1.44 | |
Molla | ||||
90 | F016L65773 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
93 | F016L65199 | |||
Tendicinghia | ||||
96 | F016L68711 | 4.70 | 5.73 | |
Parete acustica | ||||
98 | F016L66688 | 4.10 | 5.00 | |
Pesi di bilanciamento | ||||
99 | F016L66698 | 6.54 | 7.98 | |
Coperchio del cuscinetto RTS 400 REQ | ||||
108 | F016L66689 | 1.18 | 1.44 | |
Logo aziendale | ||||
452 | F016L66695 | 2.71 | 3.31 | |
Logo aziendale | ||||
452 | 1600A0233P | 2.71 | 3.31 | |
Adesivo | ||||
455 | F016L67252 | 1.94 | 2.37 | |
Rondella piana | ||||
501 | F016T40590 | 1.18 | 1.44 | |
Vite a testa flangiata | ||||
502 | F016L68323 | 0.83 | 1.01 | |
Cappuccio di sicurezza | ||||
503 | F016T48990 | 0.83 | 1.01 | |
Vite per lamiera B4,8x107,5 MM | ||||
504 | F016T49429 | 0.83 | 1.01 | |
VITE C M4X35 | ||||
505/1 | F016L36542 | 1.94 | 2.37 | |
Set di pezzi | ||||
506 | F016L66155 | 1.70 | 2.07 | |
MOTORE | ||||
801 | F016104035 | 91.56 | 111.70 | |
Tappo | ||||
801/1/18 | F016L64499 | 0.83 | 1.01 | |
Deck del tosaerba | ||||
840 | F016104246 | 26.84 | 32.74 | |
MANICOTTO | ||||
840/1/2 | F016L67442 | 2.71 | 3.31 | |
Cappuccio del motore | ||||
843 | F016104033 | 15.71 | 19.17 | |
Interruttore on-off | ||||
875/4/10 | F016F05717 | 11.88 | 14.49 | |
Non più disponibile, nessuna sostituzione | ||||
875/4/8 | F016104088 | |||
Cavo di alimentazione | ||||
875/4/9 | F016104086 | 12.41 | 15.14 | |
Parte superiore del collettore | ||||
883 | F016104032 | 18.19 | 22.19 | |
PIEZO POLARE | ||||
887 | F016104038 | 5.83 | 7.11 | |
ALBERO DI TRASMISSIONE | ||||
891 | 1600A02AZ3 | 12.18 | 14.86 | |
Morsetto del cavo | ||||
895 | F016L66895 | 0.83 | 1.01 |
