Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H85D01 ( ROTAK32LIHIGHPOWER )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

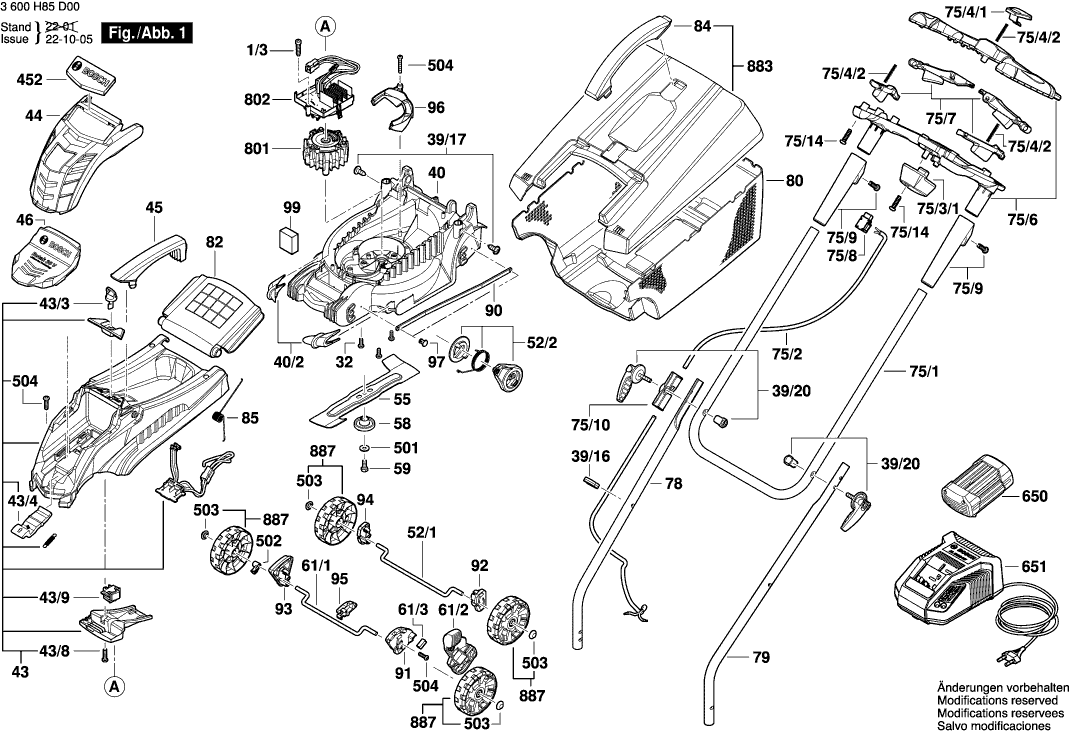

Disegno tecnico del modello Bosch 3600H85D01 ( ROTAK32LIHIGHPOWER )
Elenco parti di ricambio del modello Bosch 3600H85D01 ( ROTAK32LIHIGHPOWER )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
VITE C M4X35 | ||||
1/3 | F016L66662 | 0.83 | 1.01 | |
VITE C M4X35 | ||||
32 | F016L66162 | 0.83 | 1.01 | |
Morsetto del cavo | ||||
39/16 | F016L66895 | 0.83 | 1.01 | |
VITE C M4X35 | ||||
39/17 | F016L36542 | 1.94 | 2.37 | |
Set di viti | ||||
39/17 | F016L67258 | 0.83 | 1.01 | |
Leva di serraggio | ||||
39/20 | F016L67530 | 8.45 | 10.31 | |
Deck del tosaerba | ||||
40 | F016L68051 | 29.75 | 36.30 | |
pettine | ||||
40/2 | F016L66697 | 1.18 | 1.44 | |
Cappuccio del motore | ||||
43 | F016L68000 | 36.85 | 44.96 | |
Cappuccio del motore | ||||
43/1 | F016L68001 | 11.68 | 14.25 | |
Copertura TURBO II | ||||
43/2 | F016L68002 | 1.10 | 1.34 | |
CHIAVE | ||||
43/3 | F016L68003 | 1.18 | 1.44 | |
Leva di Rilascio | ||||
43/4 | F016L68004 | 0.83 | 1.01 | |
Molla | ||||
43/5 | F016L66108 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
43/6 | F016104654 | |||
Cablaggio | ||||
43/7 | F016L68017 | 0.83 | 1.01 | |
Vite per lamiera B4,8x107,5 MM | ||||
43/8 | F016T49429 | 0.83 | 1.01 | |
Interruttore | ||||
43/9 | F016104250 | 6.54 | 7.98 | |
griglia ornamentale | ||||
44 | F016L68005 | 8.45 | 10.31 | |
Maniglia TSC 55 | ||||
45 | F016L66654 | 2.24 | 2.73 | |
Coperchio | ||||
46 | F016L68006 | 5.33 | 6.50 | |
BARRA TOMMY | ||||
52/1 | F016L68031 | 2.24 | 2.73 | |
Leva KA 65 | ||||
52/2 | F016L68050 | 5.33 | 6.50 | |
Lama Taglierina | ||||
55 | 1600A025F8 | 10.73 | 13.09 | |
Boccola Distanziatrice | ||||
58 | F016L68024 | 4.10 | 5.00 | |
Vite esagonale | ||||
59 | F016T48547 | 1.94 | 2.37 | |
BARRA TOMMY | ||||
61/1 | F016L68029 | 1.94 | 2.37 | |
Leva KA 65 | ||||
61/2 | F016L68012 | 2.24 | 2.73 | |
Molla | ||||
61/3 | F016L68027 | 1.94 | 2.37 | |
Maniglia TSC 55 | ||||
75/1 | F016L90608 | 12.41 | 15.14 | |
Guidacavo | ||||
75/10 | F016104213 | 6.54 | 7.98 | |
Vite per lamiera B4,8x107,5 MM | ||||
75/14 | F016T49429 | 0.83 | 1.01 | |
Cavo di giunzione MX 1200/2 E EF | ||||
75/2 | F016104165 | 9.53 | 11.63 | |
Custodia del Connettore | ||||
75/3/1 | F016L67218 | 4.10 | 5.00 | |
Pulsante | ||||
75/4/1 | F016L67150 | 0.83 | 1.01 | |
Molla | ||||
75/4/2 | F016L67151 | 0.83 | 1.01 | |
Set alloggiamento TID 18 ET-BG | ||||
75/6 | F016104159 | 15.71 | 19.17 | |
Segmento di Interruttore | ||||
75/7 | F016104160 | 7.58 | 9.25 | |
Kit Interruttore | ||||
75/8 | F016104163 | 11.88 | 14.49 | |
MANICOTTO ESATRICO | ||||
75/9 | F016104161 | 4.70 | 5.73 | |
Maniglia inferiore | ||||
78 | F016L66682 | 6.54 | 7.98 | |
Maniglia inferiore | ||||
79 | F016L66655 | 6.54 | 7.98 | |
Fondo del box del collettore | ||||
80 | F016L66683 | 11.88 | 14.49 | |
Lembo Di Protezione | ||||
82 | F016L66686 | 3.31 | 4.04 | |
Maniglia TSC 55 | ||||
84 | F016L66685 | 2.24 | 2.73 | |
Molla di bloccaggio | ||||
85 | F016L66687 | 1.18 | 1.44 | |
Parte di collegamento | ||||
90 | F016L68025 | 5.83 | 7.11 | |
Inserto SYS-ISC 240 | ||||
91 | F016L68007 | 1.18 | 1.44 | |
Inserto SYS-ISC 240 | ||||
92 | F016L68008 | 1.18 | 1.44 | |
Inserto SYS-ISC 240 | ||||
93 | F016L68009 | 1.18 | 1.44 | |
Inserto SYS-ISC 240 | ||||
94 | F016L68010 | 1.18 | 1.44 | |
Inserto SYS-ISC 240 | ||||
95 | F016L68011 | 1.18 | 1.44 | |
griglia ornamentale | ||||
96 | F016L68018 | 1.18 | 1.44 | |
Clip | ||||
97 | F016L68014 | 1.18 | 1.44 | |
Pesi di bilanciamento | ||||
99 | F016L68034 | 6.54 | 7.98 | |
Logo aziendale | ||||
452 | F016L68241 | 2.24 | 2.73 | |
Rondella piana | ||||
501 | F016T40590 | 1.18 | 1.44 | |
Anello di distanza AU 43 FF | ||||
502 | F016L68015 | 0.83 | 1.01 | |
Cappuccio di sicurezza | ||||
503 | F016T48990 | 0.83 | 1.01 | |
Vite per lamiera B4,8x107,5 MM | ||||
504 | F016T49429 | 0.83 | 1.01 | |
Pacco Batteria GBA 36V 4,0Ah H-C | ||||
650 | 1607A350R2 | 233.78 | 285.21 | |
Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
651 | 2607226273 | 55.25 | 67.40 | |
Motore a corrente continua | ||||
801 | F016104219 | 187.62 | 228.90 | |
Tappo | ||||
801/1/18 | F016L64499 | 0.83 | 1.01 | |
Assemblaggio Scheda Stampata | ||||
802 | F016104596 | 91.56 | 111.70 | |
Parte superiore del collettore | ||||
883 | F016104032 | 18.19 | 22.19 | |
PIEZO POLARE | ||||
887 | F016104220 | 8.45 | 10.31 |
