Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H85E02 ( ROTAK32ERGOFLEX )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

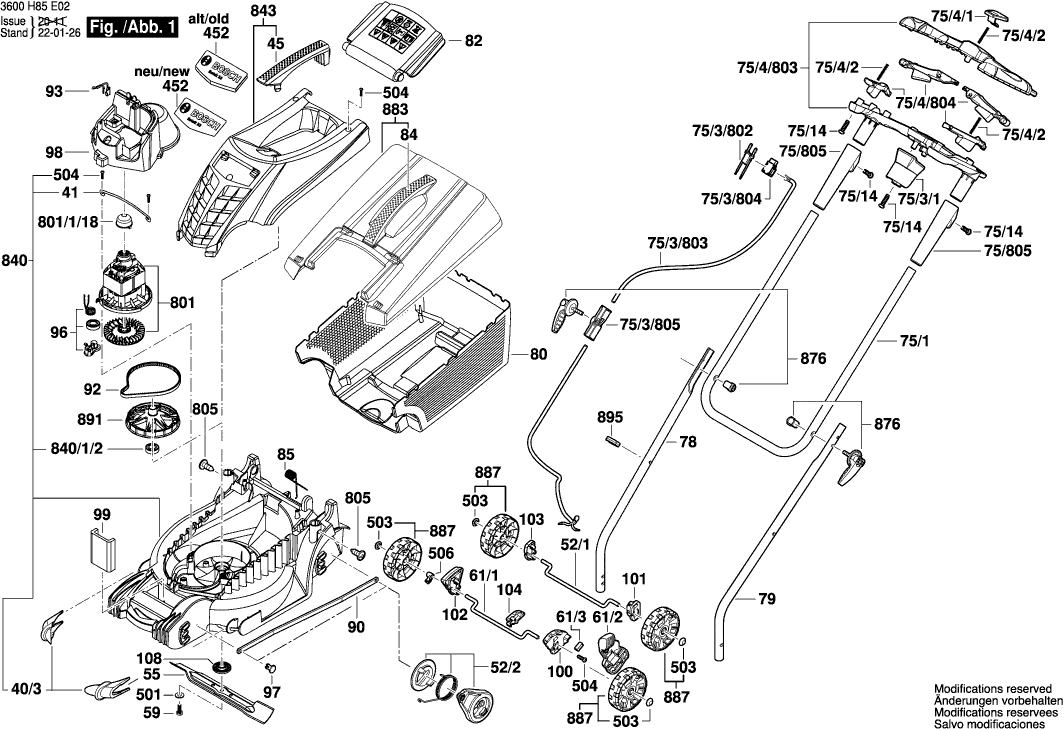

Disegni tecnici di Bosch 3600H85E02 ( ROTAK32ERGOFLEX )
Elenco parti di Bosch 3600H85E02 ( ROTAK32ERGOFLEX )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| pettine | ||||
| 40/3 | F016L66697 | 1.18 | 1.44 | |
| Elemento di supporto | ||||
| 41 | F016L67976 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 45 | F016L66654 | 2.24 | 2.73 | |
| BARRA TOMMY | ||||
| 52/1 | F016L68031 | 2.24 | 2.73 | |
| Leva KA 65 | ||||
| 52/2 | F016L68050 | 5.33 | 6.50 | |
| Lama Taglierina | ||||
| 55 | 1600A025F8 | 10.73 | 13.09 | |
| Vite esagonale | ||||
| 59 | F016T48547 | 1.94 | 2.37 | |
| Vite esagonale | ||||
| 59 | 160343509G | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 61/1 | F016L68029 | 1.94 | 2.37 | |
| Leva KA 65 | ||||
| 61/2 | F016L68012 | 2.24 | 2.73 | |
| Molla | ||||
| 61/3 | F016L68027 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/3/1 | F016L67217 | |||
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/802 | F016104214 | 5.83 | 7.11 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/803 | F016104164 | 8.45 | 10.31 | |
| Kit Interruttore | ||||
| 75/3/804 | F016104162 | 10.73 | 13.09 | |
| Guidacavo | ||||
| 75/3/805 | F016104213 | 6.54 | 7.98 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.01 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.01 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104159 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/804 | F016104160 | |||
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104161 | 4.70 | 5.73 | |
| Maniglia inferiore | ||||
| 78 | F016L66682 | 6.54 | 7.98 | |
| Maniglia inferiore | ||||
| 79 | F016L66655 | 6.54 | 7.98 | |
| Fondo del box del collettore | ||||
| 80 | F016L66683 | 11.88 | 14.49 | |
| Lembo Di Protezione | ||||
| 82 | F016L66686 | 3.31 | 4.04 | |
| Maniglia TSC 55 | ||||
| 84 | F016L66685 | 2.24 | 2.73 | |
| Molla di bloccaggio | ||||
| 85 | F016L66687 | 1.18 | 1.44 | |
| Parte di collegamento | ||||
| 90 | F016L68025 | 5.83 | 7.11 | |
| Cinghia di trasmissione | ||||
| 92 | F016L66677 | 8.45 | 10.31 | |
| Protettore Termico | ||||
| 93 | F016L66958 | 6.54 | 7.98 | |
| Tendicinghia | ||||
| 96 | F016L68711 | 4.70 | 5.73 | |
| Clip | ||||
| 97 | F016L68014 | 1.18 | 1.44 | |
| Parete acustica | ||||
| 98 | F016L66688 | 4.10 | 5.00 | |
| Pesi di bilanciamento | ||||
| 99 | F016L68420 | 10.73 | 13.09 | |
| Inserto SYS-ISC 240 | ||||
| 100 | F016L68007 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 101 | F016L68008 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 102 | F016L68009 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 103 | F016L68010 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 104 | F016L68011 | 1.18 | 1.44 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 108 | F016L66689 | 1.18 | 1.44 | |
| Logo aziendale | ||||
| 452 | F016L68379 | 2.71 | 3.31 | |
| Logo aziendale | ||||
| 452 | 1600A0233U | 1.94 | 2.37 | |
| Rondella piana | ||||
| 501 | F016T40590 | 1.18 | 1.44 | |
| Cappuccio di sicurezza | ||||
| 503 | F016T48990 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| Anello di distanza AU 43 FF | ||||
| 506 | F016L68015 | 0.83 | 1.01 | |
| MOTORE | ||||
| 801 | F016104035 | 91.56 | 111.70 | |
| Tappo | ||||
| 801/1/18 | F016L64499 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 805 | F016L36542 | 1.94 | 2.37 | |
| Deck del tosaerba | ||||
| 840 | F016104246 | 26.84 | 32.74 | |
| MANICOTTO | ||||
| 840/1/2 | F016L67442 | 2.71 | 3.31 | |
| Cappuccio del motore | ||||
| 843 | F016104033 | 15.71 | 19.17 | |
| Leva di serraggio | ||||
| 876 | F016L67530 | 8.45 | 10.31 | |
| Parte superiore del collettore | ||||
| 883 | F016104032 | 18.19 | 22.19 | |
| PIEZO POLARE | ||||
| 887 | F016104220 | 8.45 | 10.31 | |
| ALBERO DI TRASMISSIONE | ||||
| 891 | 1600A02AZ3 | 12.18 | 14.86 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
