Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603C59W0C ( PWS1900 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

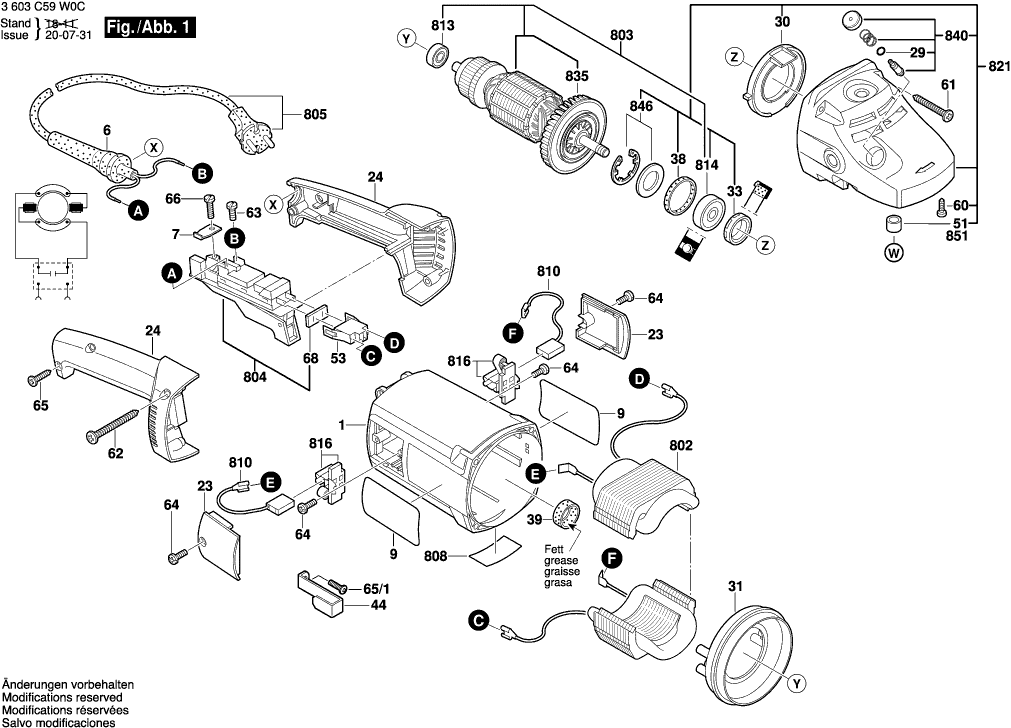

Disegno tecnico del modello Bosch 3603C59W0C ( PWS1900 )
Elenco parti di ricambio del modello Bosch 3603C59W0C ( PWS1900 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108235 | 12.41 | 15.14 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1618B0002U | 1.94 | 2.37 | |
| COPERTURA | ||||
| 23 | 1605500235 | 3.31 | 4.04 | |
| Maniglia TSC 55 | ||||
| 24 | 1605132142 | 9.53 | 11.63 | |
| Set di Ingranaggi Conici | ||||
| 26 | 1600A012VU | 29.75 | 36.30 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591035 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591036 | 2.11 | 2.57 | |
| Anello deflettore d'aria | ||||
| 31 | 1619P17209 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 44 | 1601334009 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 51 | 1600200031 | 2.24 | 2.73 | |
| Custodia della Presa | ||||
| 53 | 1618B00804 | 0.83 | 1.01 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435024 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 65/1 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XM0 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 802 | 1604220455 | 40.61 | 49.54 | |
| Indotto | ||||
| 803 | 1604011306 | 81.47 | 99.39 | |
| Interruttore | ||||
| 804 | 1607000971 | 18.19 | 22.19 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1600905028 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 160580655D | 60.65 | 73.99 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1607000D58 | 26.84 | 32.74 | |
| Anello di bloccaggio | ||||
| 822/22/48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 822/22/50 | 1600905026 | 6.54 | 7.98 | |
| Flangia del cuscinetto HKC 55 | ||||
| 823 | 16058080B3 | 49.56 | 60.46 | |
| Mandrino di rettifica | ||||
| 825 | 1607000CU5 | 10.73 | 13.09 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1607000CV1 | 26.84 | 32.74 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610127 | 2.24 | 2.73 | |
| Anello di tenuta | ||||
| 837 | 1618B00903 | 1.70 | 2.07 | |
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Morsetto di fissaggio | ||||
| 844 | 1601334009 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 2.71 | 3.31 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Fermaglio | ||||
| 882 | 1619P06597 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.49 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 160202509Z | 12.41 | 15.14 | |
| Chiave a faccia di tipo pin | ||||
| 892 | 1607950061 | 3.31 | 4.04 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
