Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603273103 ( PWS620S )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

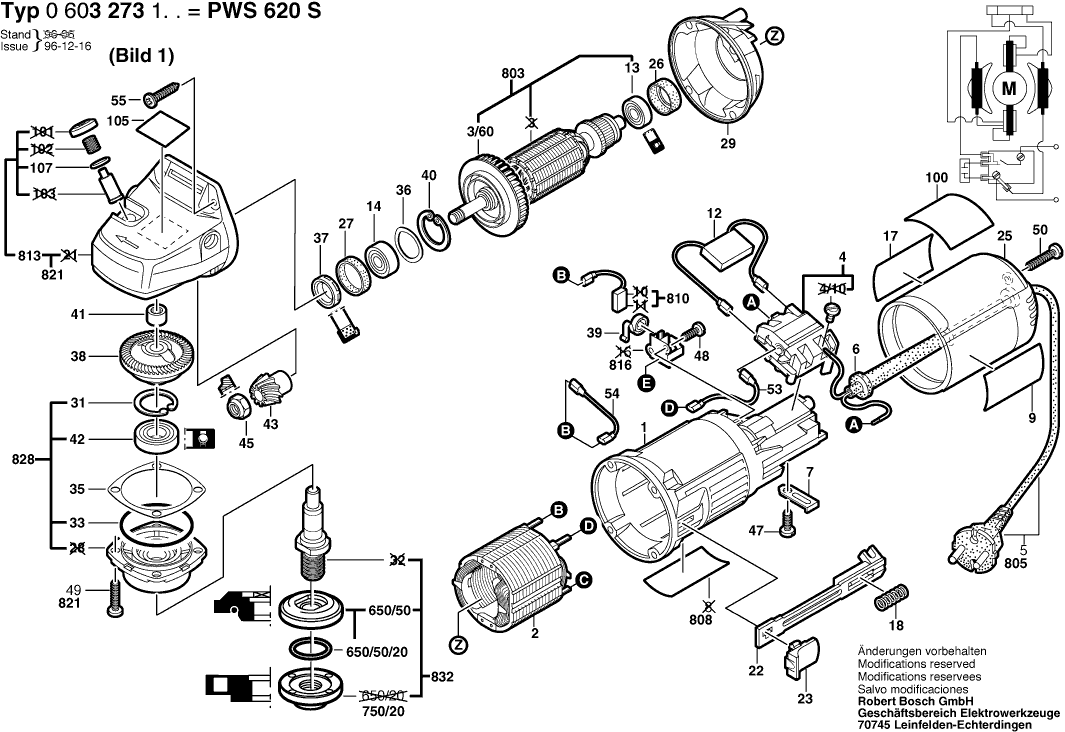

Disegno tecnico del modello Bosch 0603273103 ( PWS620S )
Elenco parti di ricambio del modello Bosch 0603273103 ( PWS620S )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Casa del Motore VERDE | ||||
1 | 1605108127 | 7.58 | 9.25 | |
Campo 230-240V | ||||
2 | 1604220224 | 26.84 | 32.74 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/60 | 1606610121 | 1.18 | 1.44 | |
Interruttore | ||||
4 | 1607200086 | 8.45 | 10.31 | |
Vite a testa cilindrica | ||||
4/10 | 2910110048 | 0.83 | 1.01 | |
OCCHIELLO | ||||
6 | 2600703012 | 2.24 | 2.73 | |
OCCHIELLO | ||||
6 | 2600703013 | 1.94 | 2.37 | |
Morsetto di fissaggio | ||||
7 | 1601302017 | 0.83 | 1.01 | |
Targhetta del produttore GBH 2000 | ||||
9 | 1601110469 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
12 | 1607328029 | |||
CUSCINETTO A SFERE OSC 18 | ||||
13 | 2600905032 | 4.10 | 5.00 | |
CUSCINETTO A SFERE OSC 18 | ||||
14 | 1600905032 | 4.70 | 5.73 | |
Targhetta del produttore GBH 2000 | ||||
17 | 1601110783 | 2.24 | 2.73 | |
Molla compressione | ||||
18 | 1604611026 | 0.83 | 1.01 | |
Scivolo di regolazione | ||||
22 | 1602319002 | 1.94 | 2.37 | |
Maniglia Dell'interruttore | ||||
23 | 1602026057 | 1.18 | 1.44 | |
Coperchio del alloggiamento VERDE | ||||
25 | 1600508005 | 2.24 | 2.73 | |
Boccola di gomma | ||||
26 | 1600502020 | 1.94 | 2.37 | |
Anello di gomma 10 MM DI LARGHEZZA | ||||
27 | 1600206025 | 1.70 | 2.07 | |
Anello deflettore d'aria | ||||
29 | 1601328005 | 1.94 | 2.37 | |
Anello di bloccaggio | ||||
31 | 2916660013 | 1.70 | 2.07 | |
Anello O | ||||
33 | 3600210124 | 2.24 | 2.73 | |
Rondella di compensazione | ||||
35 | 1600136010 | 1.94 | 2.37 | |
Rondella di compensazione | ||||
35 | 1600136011 | 1.70 | 2.07 | |
Rondella di compensazione | ||||
35 | 1600136012 | 0.83 | 1.01 | |
Rondella elastica Ø27,5x38,4 MM | ||||
36 | 1600150011 | 0.83 | 1.01 | |
Guarnizione labiale dell'albero rotante | ||||
37 | 1600290016 | 1.94 | 2.37 | |
Ingranaggio a Corona | ||||
38 | 1606333601 | 5.83 | 7.11 | |
Molla a spirale AGC 18 | ||||
39 | 1604652013 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
40 | 2916660009 | 1.70 | 2.07 | |
Manicotto ad ago AGC 18 | ||||
41 | 1600910018 | 4.10 | 5.00 | |
CUSCINETTO A SFERE OSC 18 | ||||
42 | 1600905006 | 9.53 | 11.63 | |
Ingranaggio Conico | ||||
43 | 1606333242 | 44.82 | 54.68 | |
Dado esagonale | ||||
45 | 1603300016 | 1.18 | 1.44 | |
Vite della piastra | ||||
47 | 2910211018 | 0.83 | 1.01 | |
Vite della piastra | ||||
48 | 2910211005 | 0.83 | 1.01 | |
Vite formante a filettatura M6x25 MM | ||||
49 | 1603435026 | 1.70 | 2.07 | |
Vite della piastra | ||||
50 | 2912401420 | 0.83 | 1.01 | |
Cavo di connessione | ||||
53 | 1604448015 | 0.83 | 1.01 | |
Cavo di connessione | ||||
54 | 1604448016 | 1.18 | 1.44 | |
Vite della piastra | ||||
55 | 2912401420 | 0.83 | 1.01 | |
Piastra di Riferimento | ||||
100 | 1601110471 | 1.94 | 2.37 | |
Piastra isolante | ||||
104 | 1601008003 | 2.24 | 2.73 | |
Piastra di Riferimento | ||||
105 | 1601110470 | 0.83 | 1.01 | |
Anello O | ||||
107 | 1600210044 | 0.83 | 1.01 | |
Chiave a faccia di tipo pin | ||||
650/30 | 1607950052 | 2.71 | 3.31 | |
Spanflens 125-150 | ||||
650/50 | 1605703099 | 9.44 | 11.52 | |
Anello O | ||||
650/50/20 | 1600210039 | 1.70 | 2.07 | |
Vite a brugola | ||||
652/20 | 2910141197 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
700 | 2605510066 | |||
Copertura Protettiva Ø 115 MM | ||||
700/10 | 1605510201 | 13.93 | 16.99 | |
Vite a brugola | ||||
700/10/20 | 2910141197 | 0.83 | 1.01 | |
Bullone Testa Rotonda DIN 603-M 5x16 | ||||
700/20/30 | 2910281158 | 1.18 | 1.44 | |
Dado ad ali M 5 DIN 315-G-5 | ||||
700/20/40 | 2915191105 | 2.71 | 3.31 | |
Molla compressione | ||||
700/20/50 | 1604643004 | 1.94 | 2.37 | |
Maniglia ausiliaria M10 | ||||
750/10 | 160202509T | 2.71 | 3.31 | |
Ronde moer lappenschijf 115x150 | ||||
750/20 | 1603340015 | 4.00 | 4.88 | |
Non più disponibile, nessuna sostituzione | ||||
752 | 1600A0136P | |||
Flangia di bloccaggio rapido | ||||
753 | 1600A016PP | 36.85 | 44.96 | |
Non più disponibile, nessuna sostituzione | ||||
803 | 1604010259 | |||
Cavo di alimentazione | ||||
805 | 1607000386 | 15.71 | 19.17 | |
Targhetta | ||||
808 | 160111A3H3 | 1.94 | 2.37 | |
KIT DI SERVIZIO 115V | ||||
810 | 1607014116 | 8.45 | 10.31 | |
Pulsante | ||||
813 | 1607000253 | 1.70 | 2.07 | |
PORTA-SPAZZOLA | ||||
816 | 1600A003G4 | 2.71 | 3.31 | |
Carter del ingranaggio | ||||
821 | 1605806480 | 44.82 | 54.68 | |
Coperchio del cuscinetto RTS 400 REQ | ||||
828 | 1607000936 | 23.75 | 28.98 | |
Mandrino di rettifica | ||||
832 | 1607000D6A | 5.83 | 7.11 |
