Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603273003 ( PWS550 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

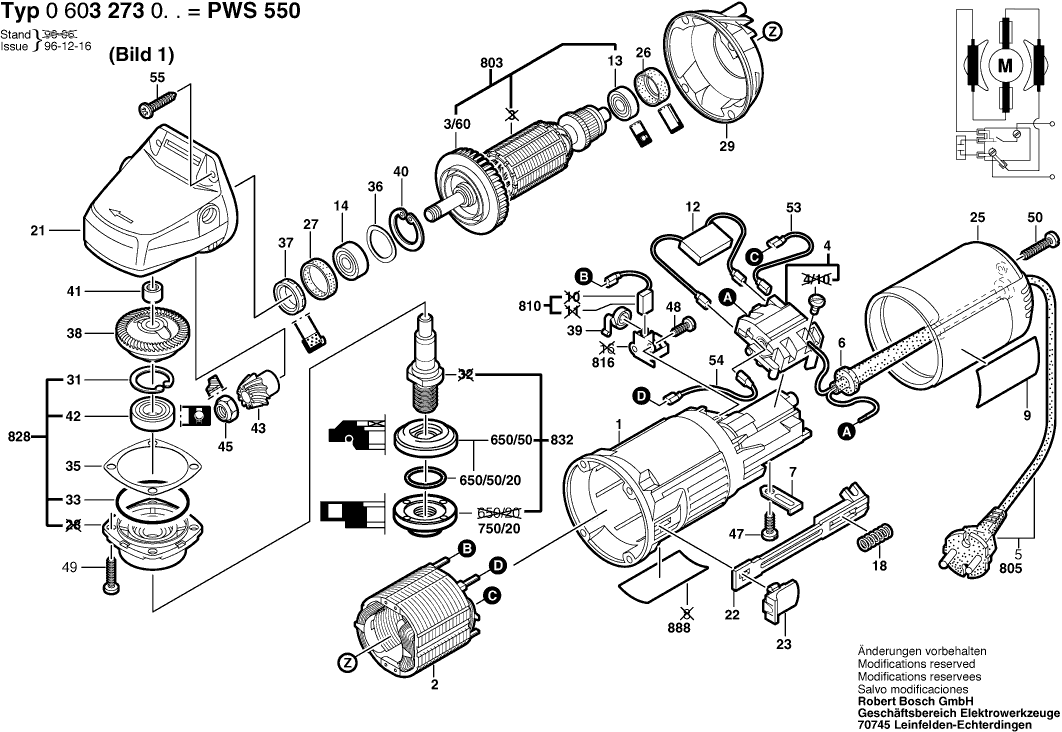

Disegno tecnico del modello Bosch 0603273003 ( PWS550 )
Elenco parti di ricambio del modello Bosch 0603273003 ( PWS550 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Casa del Motore VERDE | ||||
| 1 | 1605108127 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1604220224 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 1606610121 | 1.18 | 1.44 | |
| Interruttore | ||||
| 4 | 1607200086 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910110048 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Adesivo | ||||
| 9 | 1601110256 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328029 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| Molla compressione | ||||
| 18 | 1604611026 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 21 | 1605806411 | 18.19 | 22.19 | |
| Scivolo di regolazione | ||||
| 22 | 1602319002 | 1.94 | 2.37 | |
| Maniglia Dell'interruttore | ||||
| 23 | 1602026057 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1600508005 | 2.24 | 2.73 | |
| Boccola di gomma | ||||
| 26 | 1600502020 | 1.94 | 2.37 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1601328005 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 31 | 2916660013 | 1.70 | 2.07 | |
| Anello O | ||||
| 33 | 3600210124 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 35 | 1600136010 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136011 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136012 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 36 | 1600150011 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Ingranaggio a Corona | ||||
| 38 | 1606333601 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 39 | 1604652013 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 40 | 2916660009 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 42 | 1600905006 | 9.53 | 11.63 | |
| Ingranaggio Conico | ||||
| 43 | 1606333242 | 44.82 | 54.68 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 47 | 2910211018 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 48 | 2910211005 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 50 | 2912401420 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 53 | 1604448015 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 54 | 1604448016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 55 | 2912401420 | 0.83 | 1.01 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1607950052 | 2.71 | 3.31 | |
| Spanflens 125-150 | ||||
| 650/50 | 1605703099 | 9.44 | 11.52 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.07 | |
| Vite a brugola | ||||
| 652/20 | 2910141197 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 700 | 2605510066 | |||
| Copertura Protettiva Ø 115 MM | ||||
| 700/10 | 1605510201 | 13.93 | 16.99 | |
| Vite a brugola | ||||
| 700/10/20 | 2910141197 | 0.83 | 1.01 | |
| Bullone Testa Rotonda DIN 603-M 5x16 | ||||
| 700/20/30 | 2910281158 | 1.18 | 1.44 | |
| Dado ad ali M 5 DIN 315-G-5 | ||||
| 700/20/40 | 2915191105 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 700/20/50 | 1604643004 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 750/10 | 160202509T | 2.71 | 3.31 | |
| Ronde moer lappenschijf 115x150 | ||||
| 750/20 | 1603340015 | 4.00 | 4.88 | |
| Copertura Protettiva Ø 115 MM | ||||
| 752 | 1605510201 | 13.93 | 16.99 | |
| Indotto 240V | ||||
| 803 | 1604010262 | 49.56 | 60.46 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014116 | 8.45 | 10.31 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1600A003G4 | 2.71 | 3.31 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1607000936 | 23.75 | 28.98 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 5.83 | 7.11 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
