Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603CA2990 ( PWS1300-125CE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

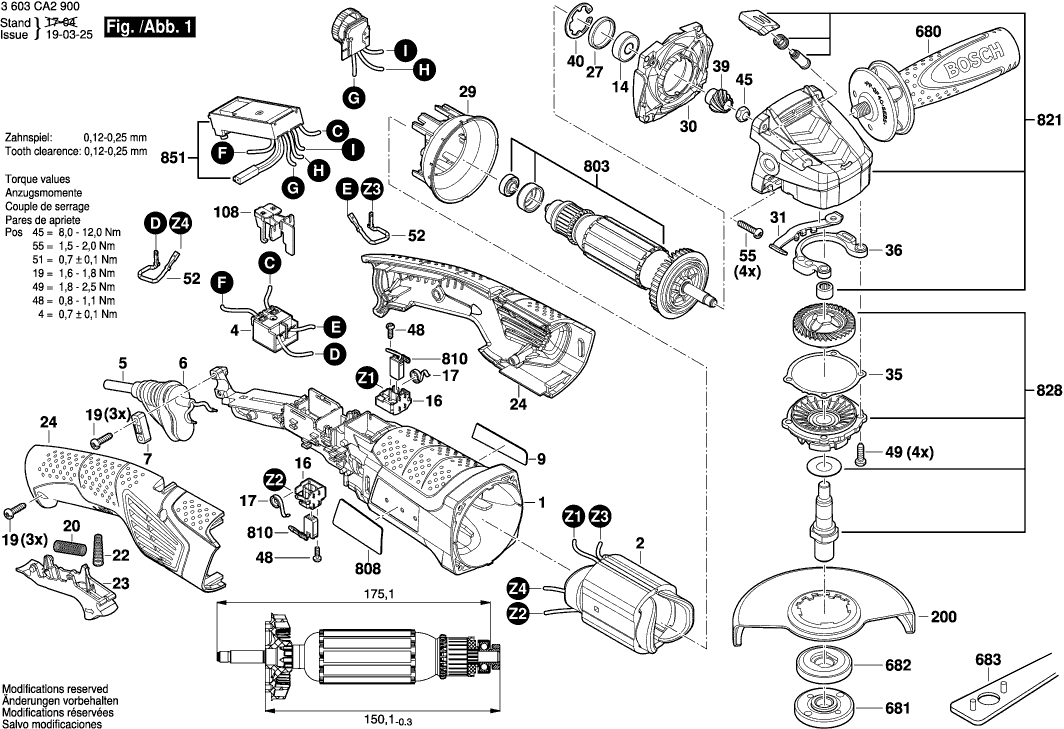

Disegni tecnici di Bosch 3603CA2990 ( PWS1300-125CE )
Elenco parti di Bosch 3603CA2990 ( PWS1300-125CE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 2609006369 | 11.88 | 14.49 | |
| Campo 230V | ||||
| 2 | 1607000F0S | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 160422054U | 25.28 | 30.84 | |
| Interruttore | ||||
| 4 | 1607200146 | 7.58 | 9.25 | |
| Cavo di alimentazione IT 2,75m 2x1,0mm H05VV-F | ||||
| 5 | 1604460145 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 2609006376 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609006828 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905078 | 5.33 | 6.50 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323023 | 2.71 | 3.31 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 20 | 2604610028 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 22 | 2609006750 | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 23 | 2609006377 | 1.18 | 1.44 | |
| Piastra di maniglia | ||||
| 24 | 2609006371 | 9.53 | 11.63 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 2609006367 | 1.18 | 1.44 | |
| Piastra di deviazione | ||||
| 30 | 2609006366 | 1.70 | 2.07 | |
| Molla a Balia | ||||
| 31 | 2609002205 | 4.10 | 5.00 | |
| Rondella di compensazione | ||||
| 35 | 2609002210 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 2609002208 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 35 | 2609002209 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 35 | 1600A00RE3 | 0.83 | 1.01 | |
| Ammortizzatore di vibrazioni | ||||
| 36 | 2609007464 | 1.18 | 1.44 | |
| Ingranaggio Conico | ||||
| 39 | 2609006725 | 5.33 | 6.50 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 2603490017 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 52 | 2609006787 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2609001403 | 0.83 | 1.01 | |
| Guida cavo | ||||
| 108 | 2609006375 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 200 | 2609002204 | 12.41 | 15.14 | |
| Maniglia TSC 55 | ||||
| 680 | 2609002198 | 7.58 | 9.25 | |
| Dado rotondo | ||||
| 681 | 1603345043 | 6.54 | 7.98 | |
| Flangia di serraggio | ||||
| 682 | 2605703014 | 4.10 | 5.00 | |
| Chiave a faccia di tipo pin | ||||
| 683 | 1619P08927 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 2609007331 | |||
| Targhetta | ||||
| 808 | 160111A29T | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 10.73 | 13.09 | |
| Carter del ingranaggio | ||||
| 821 | 2609007332 | 23.75 | 28.98 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 2609007333 | 23.75 | 28.98 | |
| Modulo elettronico | ||||
| 851 | 1600A007UV | 44.82 | 54.68 | |
