Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603CA2800 (PWS1000-125CE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

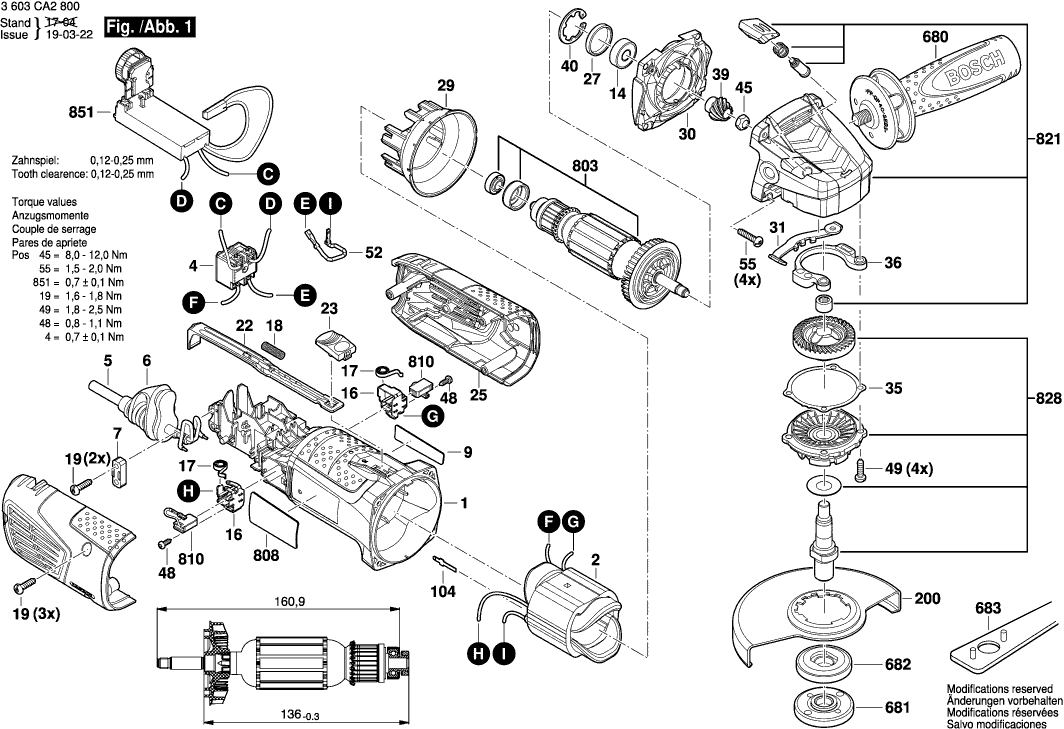

Disegni tecnici di Bosch 3603CA2800 (PWS1000-125CE)
Elenco parti di Bosch 3603CA2800 (PWS1000-125CE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 2609006368 | 12.82 | 15.64 | |
| Campo 230V | ||||
| 2 | 1607000F0P | 31.42 | 38.33 | |
| Interruttore | ||||
| 4 | 1607200146 | 9.67 | 11.80 | |
| Cavo di alimentazione | ||||
| 5 | 2609002907 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 2609006376 | 1.00 | 1.22 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609006827 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 161111C04K | 2.08 | 2.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905078 | 6.73 | 8.21 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323023 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 18 | 1619P09932 | 1.28 | 1.56 | |
| Molla compressione | ||||
| 18 | 1604611026 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Leva di Controllo | ||||
| 22 | 2609006373 | 1.49 | 1.82 | |
| Bottone dell'interruttore | ||||
| 23 | 1600A007UL | 1.00 | 1.22 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 25 | 2609006370 | 10.90 | 13.30 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 2609006367 | 1.49 | 1.82 | |
| Piastra di deviazione | ||||
| 30 | 2609006366 | 2.08 | 2.54 | |
| Molla a Balia | ||||
| 31 | 2609002205 | 4.94 | 6.03 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 7.46 | 9.10 | |
| Rondella di compensazione | ||||
| 35 | 2609002210 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 35 | 2609002208 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 35 | 2609002209 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 35 | 1600A00RE3 | 1.00 | 1.22 | |
| Ammortizzatore di vibrazioni | ||||
| 36 | 2609007464 | 1.49 | 1.82 | |
| Ingranaggio a Corona | ||||
| 38 | 2609006724 | 11.02 | 13.44 | |
| Ingranaggio Conico | ||||
| 39 | 2609006725 | 6.73 | 8.21 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 2603490017 | 2.08 | 2.54 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.22 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 52 | 2609006786 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2609001403 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 80 | 2609006726 | 1.00 | 1.22 | |
| Molla di contatto | ||||
| 104 | 2609003611 | 1.00 | 1.22 | |
| Coperchio Protettivo | ||||
| 200 | 2609002204 | 14.94 | 18.23 | |
| Maniglia TSC 55 | ||||
| 680 | 2609002198 | 9.67 | 11.80 | |
| Dado rotondo | ||||
| 681 | 1603345043 | 8.35 | 10.19 | |
| Flangia di serraggio | ||||
| 682 | 2605703014 | 7.53 | 9.19 | |
| Chiave a faccia di tipo pin | ||||
| 683 | 1619P08927 | 4.18 | 5.10 | |
| Assemblaggio dell'Indotto 230V | ||||
| 803 | 2609007330 | 61.93 | 75.55 | |
| Targhetta | ||||
| 808 | 160111A299 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Carter del ingranaggio | ||||
| 821 | 2609007332 | 27.81 | 33.93 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 2609007333 | 27.81 | 33.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 851 | 1600A00A4P | |||
