Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603C47000 ( PWS10-125CE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

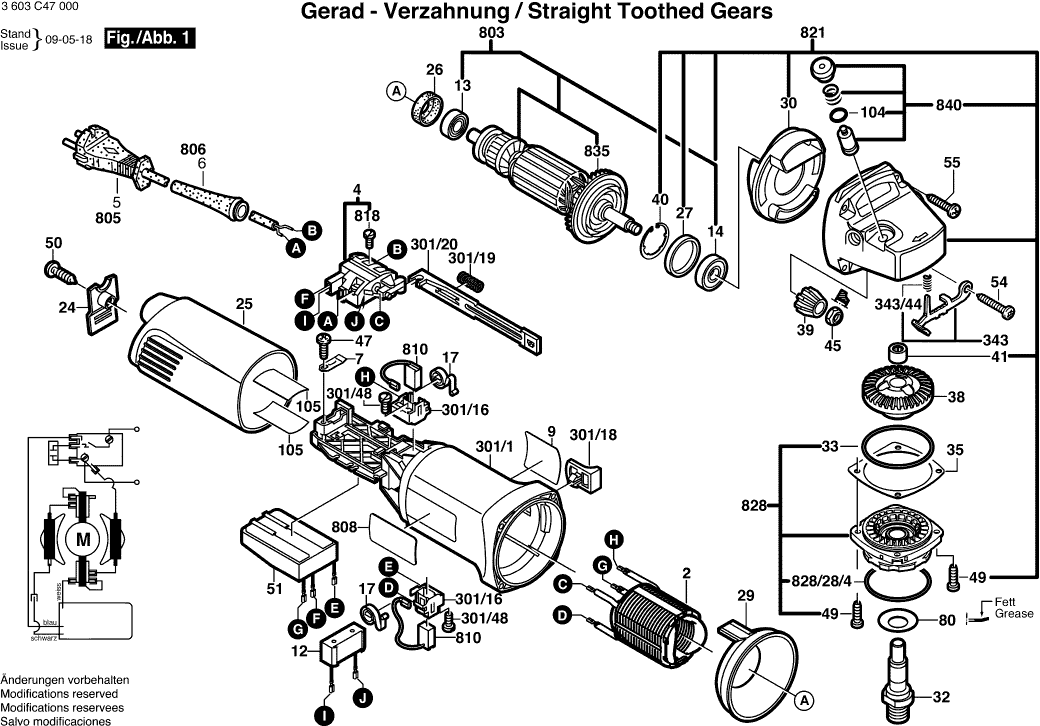

Disegni tecnici di Bosch 3603C47000 ( PWS10-125CE )
Elenco parti di Bosch 3603C47000 ( PWS10-125CE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0P | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1604220459 | 13.11 | 15.99 | |
| Interruttore | ||||
| 4 | 1607200086 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 1600703030 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118490 | 0.83 | 1.01 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328042 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| COPERTURA | ||||
| 24 | 1605500238 | 1.70 | 2.07 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500239 | 8.45 | 10.31 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 5.83 | 7.11 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 1606333616 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 1606333617 | |||
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 2.24 | 2.73 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 47 | 2912401018 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 50 | 2912401420 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 51 | 1607233113 | |||
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 55 | 1603415005 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 1.70 | 2.07 | |
| Anello O | ||||
| 104 | 1600210044 | 0.83 | 1.01 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 2.24 | 2.73 | |
| Custodia del motore | ||||
| 301/1 | 1605108214 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 301/16 | 1601323025 | 2.71 | 3.31 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026088 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 301/19 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319010 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 301/48 | 2912401005 | 0.83 | 1.01 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Indotto | ||||
| 803 | 1604010640 | 55.25 | 67.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 805 | 1607000389 | |||
| OCCHIELLO | ||||
| 806 | 1600703031 | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 10.73 | 13.09 | |
| Vite a testa cilindrica | ||||
| 818 | 2910110048 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1605806465 | 36.85 | 44.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 828 | 1607000D6C | |||
| Anello O | ||||
| 828/28/4 | 3600210109 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 1.70 | 2.07 | |
| Pulsante | ||||
| 840 | 1607000253 | 1.70 | 2.07 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 1602025031 | 13.11 | 15.99 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 891/1 | 1600A025XP | 7.58 | 9.25 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 895 | 2605703014 | 4.10 | 5.00 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
