Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603C52100 (PST800PEL)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

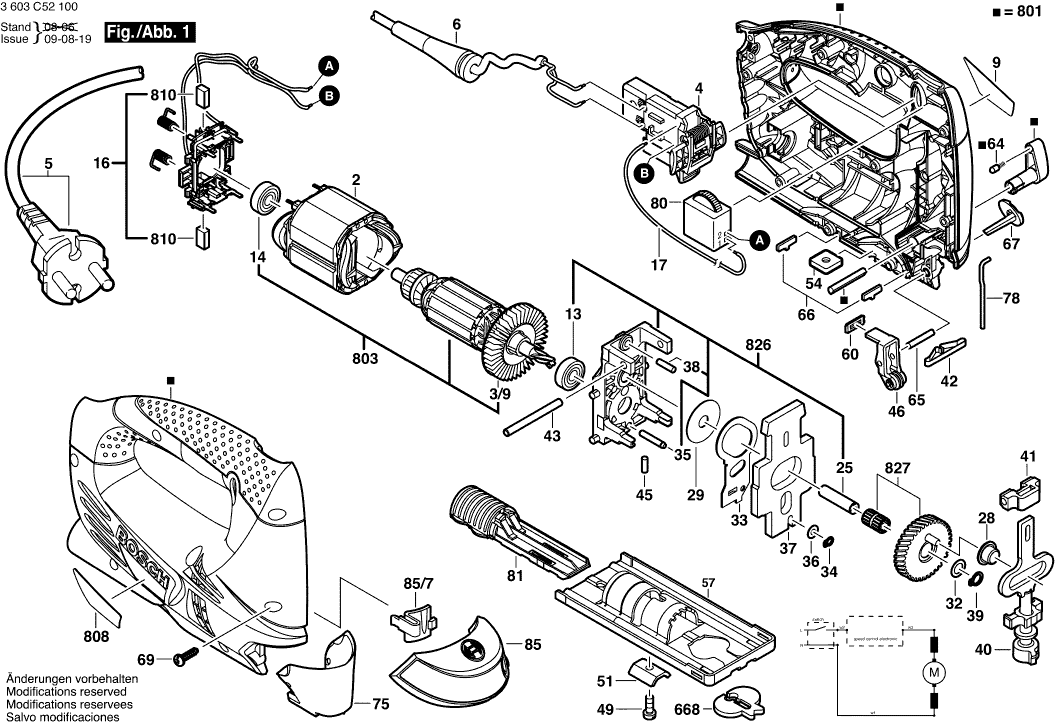

Disegni tecnici di Bosch 3603C52100 (PST800PEL)
Elenco parti di Bosch 3603C52100 (PST800PEL)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220682 | 18.94 | 23.11 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610123 | 2.40 | 2.93 | |
| Interruttore | ||||
| 4 | 2607200637 | 6.73 | 8.21 | |
| Cavo di alimentazione | ||||
| 5 | 1607000387 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 2609002019 | 2.40 | 2.93 | |
| Targhetta del produttore PST 800 PEL | ||||
| 9 | 2601115262 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 3130900020 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 3130900020 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 16 | 2604337111 | |||
| Cavo di connessione | ||||
| 17 | 2609001661 | 1.00 | 1.22 | |
| Bullone di cuscinetto | ||||
| 25 | 2603105080 | 2.40 | 2.93 | |
| Manicotto ad ago AGC 18 | ||||
| 28 | 2600914022 | 6.73 | 8.21 | |
| Rondella di compensazione | ||||
| 29 | 2600101048 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 32 | 2600101077 | 1.49 | 1.82 | |
| Leva a forcella | ||||
| 33 | 2601923012 | 4.18 | 5.10 | |
| Anello di bloccaggio | ||||
| 34 | 2916640001 | 1.00 | 1.22 | |
| Bullone di cuscinetto | ||||
| 35 | 2603105091 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 36 | 2600100588 | 1.49 | 1.82 | |
| Contrappeso | ||||
| 37 | 2601098098 | 9.67 | 11.80 | |
| RULLO AD AGO | ||||
| 38 | 1903201055 | 5.81 | 7.09 | |
| Anello di bloccaggio | ||||
| 39 | 2916640905 | 1.49 | 1.82 | |
| Asta di sollevamento | ||||
| 40 | 2600780149 | 23.90 | 29.16 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 2605801038 | 4.94 | 6.03 | |
| Molla compressione | ||||
| 42 | 2604613004 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 42 | 160461201E | 1.49 | 1.82 | |
| Indicatore DF 700 | ||||
| 43 | 2603201089 | 5.81 | 7.09 | |
| Bullone di cuscinetto | ||||
| 45 | 2603105084 | 2.08 | 2.54 | |
| Leva a rullo | ||||
| 46 | 2609001608 | 9.67 | 11.80 | |
| Vite a testa cilindrica | ||||
| 49 | 2603413034 | 1.49 | 1.82 | |
| Bead profilato | ||||
| 51 | 2602317052 | 2.08 | 2.54 | |
| PIASTRA DI MONTAGGIO | ||||
| 54 | 2600040003 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 57 | 2601016092 | |||
| Piastra di tenuta | ||||
| 60 | 2601015077 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 64 | 2600590006 | 1.49 | 1.82 | |
| Spina Cilindrica | ||||
| 65 | 2609002725 | 1.00 | 1.22 | |
| Guida crosshd. MFK 700/B | ||||
| 66 | 2601030166 | 1.49 | 1.82 | |
| Scorrimento dell'interruttore | ||||
| 67 | 2602026153 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 69 | 2603490022 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 2605510253 | |||
| Spinotto | ||||
| 78 | 2603105088 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 80 | 2607230115 | |||
| Deposito Lama Segatrice | ||||
| 81 | 2608040231 | 5.81 | 7.09 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | 2607010486 | |||
| Coperchio della batteria | ||||
| 85/7 | 2605510244 | 1.49 | 1.82 | |
| Protettore Contro la Scheggiatura | ||||
| 668 | 2601016065 | 4.94 | 6.03 | |
| Sezione di alloggiamento | ||||
| 801 | 2609001932 | 31.42 | 38.33 | |
| Indotto | ||||
| 803 | 2609001928 | 31.42 | 38.33 | |
| Targhetta | ||||
| 808 | 2609001766 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610391290 | 7.32 | 8.93 | |
| Ponte di cuscinetto | ||||
| 826 | 2609001930 | 21.30 | 25.99 | |
| Ruota dentata eccentrica | ||||
| 827 | 2609001931 | 21.30 | 25.99 | |
