Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603CA0502 ( PST750PE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

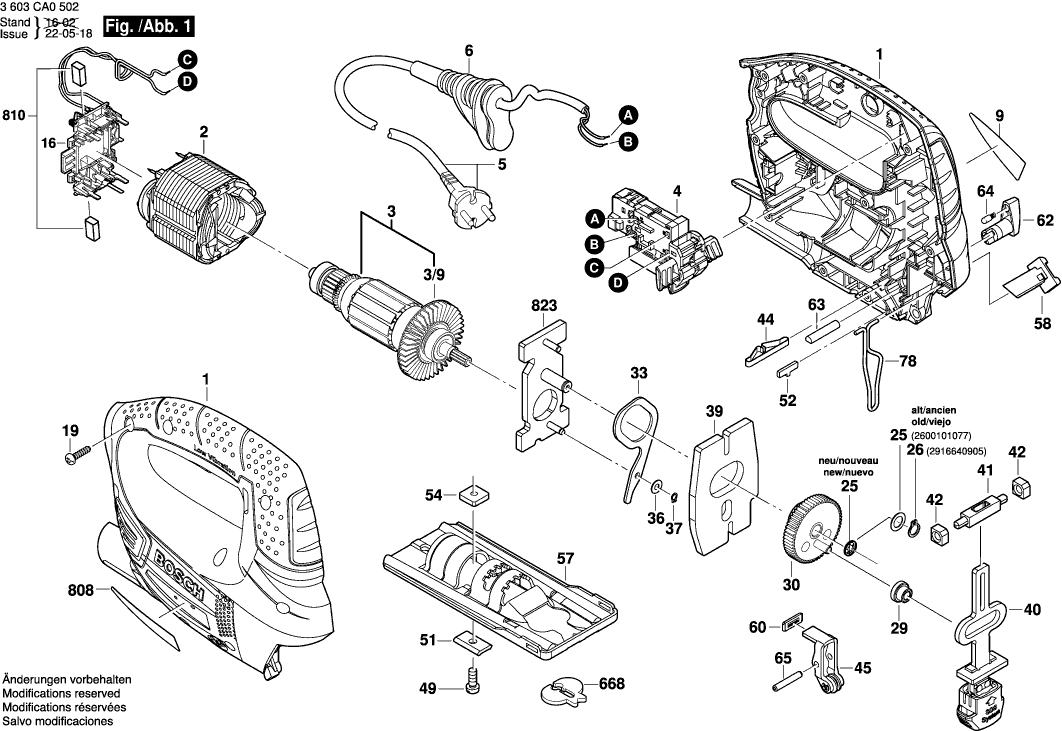

Disegno tecnico del modello Bosch 3603CA0502 ( PST750PE )
Elenco parti di ricambio del modello Bosch 3603CA0502 ( PST750PE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609003432 | 15.71 | 19.17 | |
| Campo 230V | ||||
| 2 | 2609007838 | 11.88 | 14.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2609003433 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2609002159 | 1.70 | 2.07 | |
| Interruttore | ||||
| 4 | 1607200239 | 13.93 | 16.99 | |
| Cavo di alimentazione | ||||
| 5 | 2604460260 | 11.88 | 14.49 | |
| OCCHIELLO | ||||
| 6 | 2609003080 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609004934 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 161111C04B | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2609006437 | 10.73 | 13.09 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 25 | 1600A023S8 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 25 | 2600101077 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 26 | 2916640905 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 29 | 2600914022 | 5.33 | 6.50 | |
| Ruota dentata eccentrica | ||||
| 30 | 2609003655 | 8.45 | 10.31 | |
| Leva a forcella | ||||
| 33 | 2609003444 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 36 | 2600100588 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 37 | 2916640001 | 0.83 | 1.01 | |
| Contrappeso | ||||
| 39 | 2609003452 | 5.33 | 6.50 | |
| Asta di sollevamento | ||||
| 40 | 2609003490 | 15.71 | 19.17 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 2609003638 | 1.70 | 2.07 | |
| Allegato | ||||
| 42 | 2609003450 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 44 | 2604613004 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 44 | 160461201E | 1.10 | 1.34 | |
| Leva a rullo | ||||
| 45 | 2609001608 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 49 | 2603413034 | 1.18 | 1.44 | |
| Bead profilato | ||||
| 51 | 2602317052 | 1.70 | 2.07 | |
| Guida crosshd. MFK 700/B | ||||
| 52 | 2601030166 | 1.18 | 1.44 | |
| PIASTRA DI MONTAGGIO | ||||
| 54 | 2600040003 | 1.70 | 2.07 | |
| Piastra di base | ||||
| 57 | 2609004368 | 7.58 | 9.25 | |
| Scorrimento dell'interruttore | ||||
| 58 | 2609003448 | 1.18 | 1.44 | |
| Piastra di tenuta | ||||
| 60 | 2601015077 | 1.18 | 1.44 | |
| Interruttore | ||||
| 62 | 2609003447 | 1.18 | 1.44 | |
| Albero di controllo Z=20 | ||||
| 63 | 2609003508 | 1.94 | 2.37 | |
| Cappuccio a cricchetto | ||||
| 64 | 2600590006 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 65 | 2609002725 | 0.83 | 1.01 | |
| Copertura Protettiva | ||||
| 78 | 2609003350 | 1.18 | 1.44 | |
| Protettore Contro la Scheggiatura | ||||
| 668 | 2601016065 | 4.10 | 5.00 | |
| Targhetta | ||||
| 808 | 160111A2K3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610391290 | 6.54 | 7.98 | |
| Ponte di cuscinetto | ||||
| 823 | 2609004583 | 10.73 | 13.09 | |
