Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603CA0301 ( PST750PE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

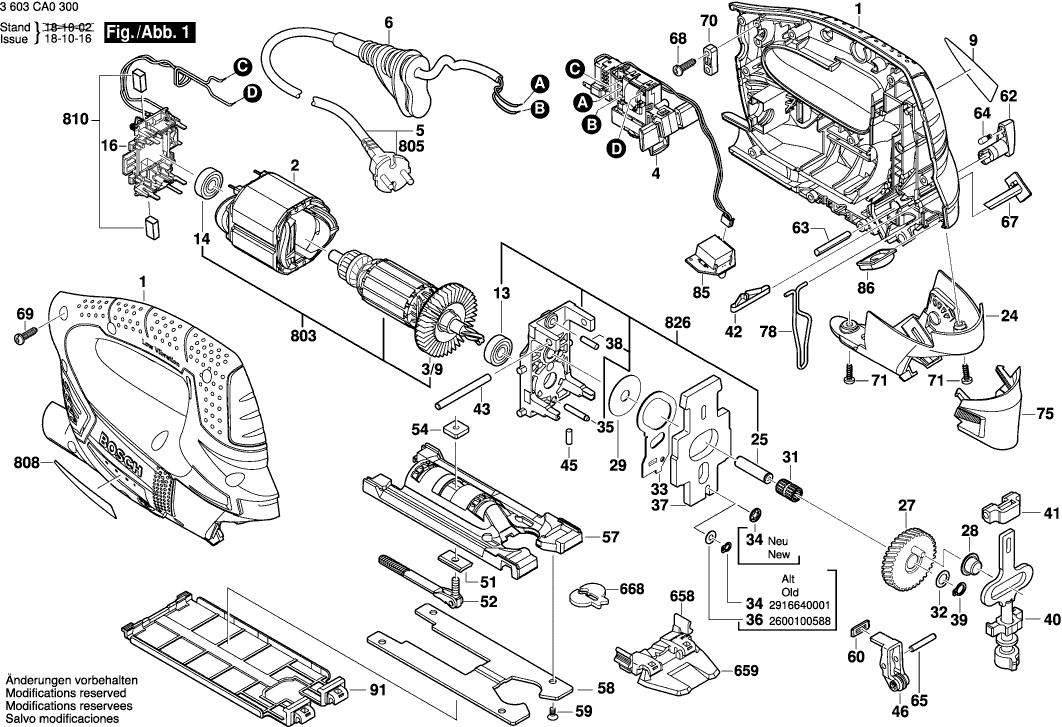

Disegno tecnico del modello Bosch 3603CA0301 ( PST750PE )
Elenco parti di ricambio del modello Bosch 3603CA0301 ( PST750PE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609003458 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 2 | 2609003671 | 15.71 | 19.17 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610123 | 1.94 | 2.37 | |
| Interruttore | ||||
| 4 | 1607200218 | 12.41 | 15.14 | |
| OCCHIELLO | ||||
| 6 | 2609003080 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609003621 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 3130900020 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905110 | 4.70 | 5.73 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2609006435 | 8.45 | 10.31 | |
| Copertura TURBO II | ||||
| 24 | 2609003644 | 8.45 | 10.31 | |
| Bullone di cuscinetto | ||||
| 25 | 2603105080 | 1.94 | 2.37 | |
| Ruota dentata eccentrica | ||||
| 27 | 2606320093 | 33.45 | 40.81 | |
| Manicotto ad ago AGC 18 | ||||
| 28 | 2600914022 | 5.33 | 6.50 | |
| Rondella di compensazione | ||||
| 29 | 2600101048 | 1.18 | 1.44 | |
| Assemblea di aghi rotanti | ||||
| 31 | 2600913040 | 4.70 | 5.73 | |
| Rondella di compensazione | ||||
| 32 | 2600101077 | 1.18 | 1.44 | |
| Leva a forcella | ||||
| 33 | 2601923012 | 3.31 | 4.04 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 34 | 1600A008C6 | 0.83 | 1.01 | |
| Bullone di cuscinetto | ||||
| 35 | 2603105091 | 1.94 | 2.37 | |
| Contrappeso | ||||
| 37 | 2601098098 | 7.58 | 9.25 | |
| RULLO AD AGO | ||||
| 38 | 1903201055 | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 39 | 2916640905 | 1.18 | 1.44 | |
| Asta di sollevamento | ||||
| 40 | 2600780149 | 20.42 | 24.91 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 2605801038 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 42 | 2604613004 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 42 | 160461201E | 1.10 | 1.34 | |
| Indicatore DF 700 | ||||
| 43 | 2603201089 | 4.70 | 5.73 | |
| Bullone di cuscinetto | ||||
| 45 | 2603105084 | 1.70 | 2.07 | |
| Leva a rullo | ||||
| 46 | 2609001608 | 8.45 | 10.31 | |
| Bead profilato | ||||
| 51 | 2602317052 | 1.70 | 2.07 | |
| Leva di serraggio | ||||
| 52 | 2602098016 | 6.54 | 7.98 | |
| PIASTRA DI MONTAGGIO | ||||
| 54 | 2600040003 | 1.70 | 2.07 | |
| Piastra di base | ||||
| 57 | 2609003462 | 9.53 | 11.63 | |
| Banco da lavoro | ||||
| 58 | 2609003463 | 5.83 | 7.11 | |
| Vite formante a filettatura M6x25 MM | ||||
| 59 | 2603421014 | 1.18 | 1.44 | |
| Piastra di tenuta | ||||
| 60 | 2601015077 | 1.18 | 1.44 | |
| Interruttore | ||||
| 62 | 2609003447 | 1.18 | 1.44 | |
| Albero di controllo Z=20 | ||||
| 63 | 2603124155 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 64 | 2600590006 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 65 | 2609002725 | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 67 | 2609003337 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 68 | 2603490022 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 69 | 2603490022 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 70 | 2601035001 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 2603490021 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 75 | 2609003464 | 2.24 | 2.73 | |
| Copertura Protettiva | ||||
| 78 | 2609003350 | 1.18 | 1.44 | |
| Pannello LED | ||||
| 85 | 1607233368 | 6.54 | 7.98 | |
| LENTE | ||||
| 86 | 2609003465 | 1.18 | 1.44 | |
| Pad di guida | ||||
| 91 | 2609003553 | 4.10 | 5.00 | |
| Supporto | ||||
| 658 | 2609003511 | 4.10 | 5.00 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 659 | 2609003512 | 2.24 | 2.73 | |
| Protettore Contro la Scheggiatura | ||||
| 668 | 2601016065 | 4.10 | 5.00 | |
| Indotto | ||||
| 803 | 2609001928 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 2609004936 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610391290 | 6.54 | 7.98 | |
| Ponte di cuscinetto | ||||
| 826 | 2609003887 | 20.42 | 24.91 | |
