Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603K11001 ( PST18LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

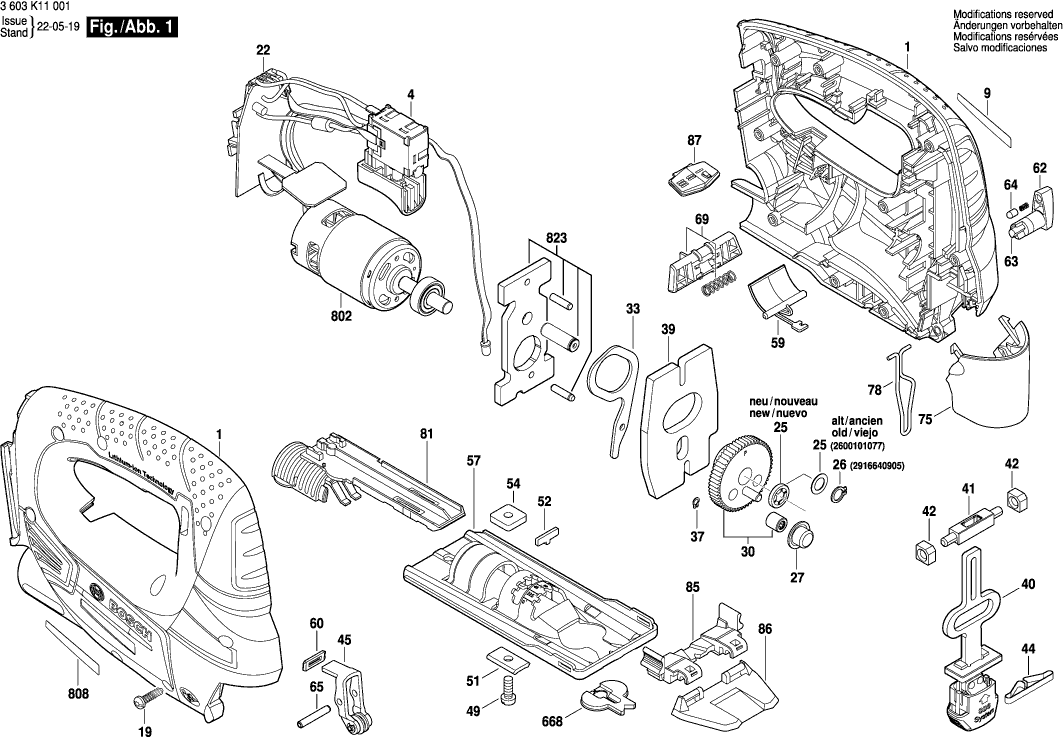

Disegno tecnico del modello Bosch 3603K11001 ( PST18LI )
Elenco parti di ricambio del modello Bosch 3603K11001 ( PST18LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609004219 | 23.75 | 28.98 | |
| Interruttore on-off | ||||
| 4 | 2607202172 | 18.19 | 22.19 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111A150 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| PCB | ||||
| 22 | 2609004221 | 49.56 | 60.46 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 25 | 1600A023S8 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 25 | 2600101077 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 26 | 2916640905 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 27 | 2600914022 | 5.33 | 6.50 | |
| Ruota dentata eccentrica | ||||
| 30 | 2609003655 | 8.45 | 10.31 | |
| Leva a forcella | ||||
| 33 | 2609003444 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 36 | 2600100588 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 37 | 1600A008C6 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 37 | 2916640001 | 0.83 | 1.01 | |
| Contrappeso | ||||
| 39 | 2609003452 | 5.33 | 6.50 | |
| Asta di sollevamento | ||||
| 40 | 2609003490 | 15.71 | 19.17 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 2609003638 | 1.70 | 2.07 | |
| Allegato | ||||
| 42 | 2609003450 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 44 | 2604613004 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 44 | 160461201E | 1.10 | 1.34 | |
| Leva a rullo | ||||
| 45 | 2609001608 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 49 | 2603413034 | 1.18 | 1.44 | |
| Bead profilato | ||||
| 51 | 2602317052 | 1.70 | 2.07 | |
| Guida crosshd. MFK 700/B | ||||
| 52 | 2601030166 | 1.18 | 1.44 | |
| PIASTRA DI MONTAGGIO | ||||
| 54 | 2600040003 | 1.70 | 2.07 | |
| Piastra di base | ||||
| 57 | 2609004368 | 7.58 | 9.25 | |
| Diaframma | ||||
| 59 | 2609004225 | 1.94 | 2.37 | |
| Piastra di tenuta | ||||
| 60 | 2601015077 | 1.18 | 1.44 | |
| Interruttore | ||||
| 62 | 2609003447 | 1.18 | 1.44 | |
| Albero di controllo Z=20 | ||||
| 63 | 2609003508 | 1.94 | 2.37 | |
| Cappuccio a cricchetto | ||||
| 64 | 2600590006 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 65 | 2609002725 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 69 | 2609004921 | 1.70 | 2.07 | |
| Cappuccio di copertura STM 1800 | ||||
| 75 | 2609004220 | 1.70 | 2.07 | |
| Copertura Protettiva | ||||
| 78 | 2609003350 | 1.18 | 1.44 | |
| Deposito Lama Segatrice | ||||
| 81 | 2608040231 | 4.70 | 5.73 | |
| Supporto | ||||
| 85 | 2609003509 | 2.24 | 2.73 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 86 | 2609003510 | 3.31 | 4.04 | |
| Indicatore stato di carica | ||||
| 87 | 2609004226 | 1.70 | 2.07 | |
| Pacco Batteria | ||||
| 91 | 2607337199 | 81.47 | 99.39 | |
| Pacco Batteria PBA 18V 2,5Ah W-B 45Wh | ||||
| 91 | 1607A350RU | 73.72 | 89.94 | |
| Pacco batteria PBA 18V/1,5 Ah W-A | ||||
| 91 | 2607337187 | 57.10 | 69.66 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350JM | 55.25 | 67.40 | |
| Caricabatterie UK | ||||
| 653 | 2607225967 | 67.25 | 82.04 | |
| Caricabatterie UK | ||||
| 653 | 2607225969 | 67.25 | 82.04 | |
| Caricatore Veloce EU AL 2215 CV 230/14,4-18V, 1h | ||||
| 653 | 2607225471 | 55.25 | 67.40 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225965 | 44.82 | 54.68 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226385 | 29.75 | 36.30 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226387 | 29.75 | 36.30 | |
| Protettore Contro la Scheggiatura | ||||
| 668 | 2601016065 | 4.10 | 5.00 | |
| Motore a corrente continua | ||||
| 802 | 2609004731 | 55.25 | 67.40 | |
| Targhetta | ||||
| 808 | 160111A2KU | 1.94 | 2.37 | |
| Ponte di cuscinetto | ||||
| 823 | 2609004583 | 10.73 | 13.09 | |
