Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603A73004 ( PSB9000-2-RE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

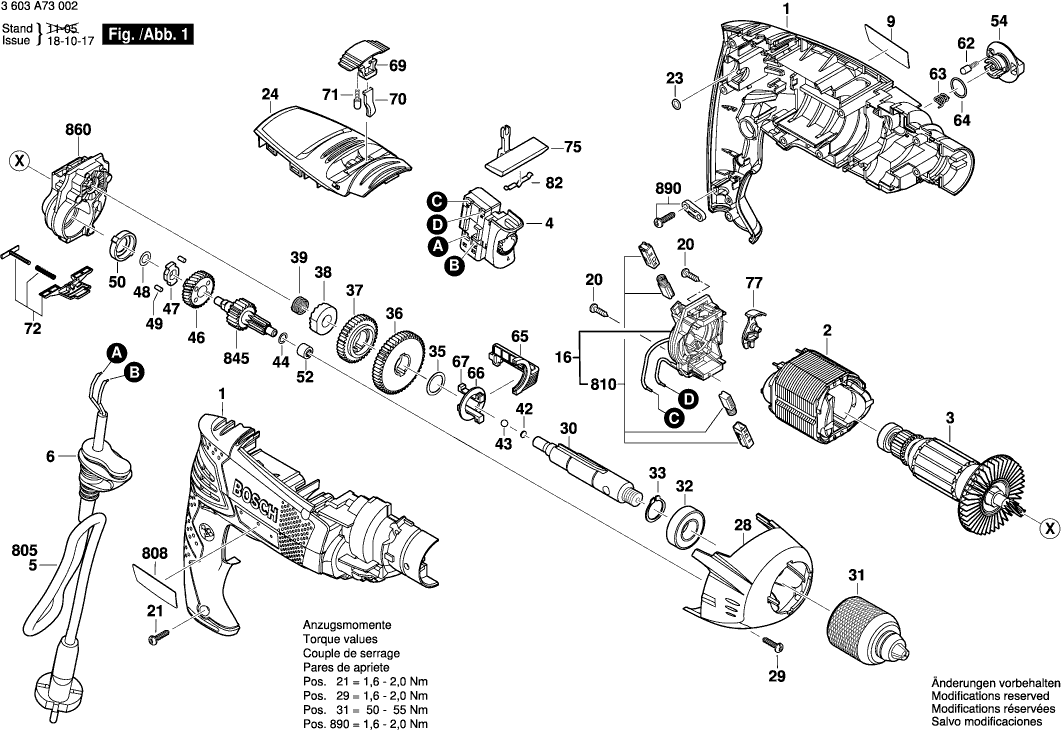

Disegni tecnici di Bosch 3603A73004 ( PSB9000-2-RE )
Elenco parti di Bosch 3603A73004 ( PSB9000-2-RE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609005616 | 13.93 | 16.99 | |
| Campo 230V | ||||
| 2 | 2604220669 | 18.19 | 22.19 | |
| Indotto | ||||
| 3 | 2609002946 | 36.85 | 44.96 | |
| Interruttore | ||||
| 4 | 1607200518 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 6 | 2609003080 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0AG | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2609007426 | 18.19 | 22.19 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 20 | 2910611002 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 21 | 2603490022 | 0.83 | 1.01 | |
| Anello O | ||||
| 23 | 1900210000 | 1.18 | 1.44 | |
| Pannello di copertura | ||||
| 24 | 2609002956 | 2.71 | 3.31 | |
| COPERTURA | ||||
| 28 | 2609002957 | 8.45 | 10.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 29 | 2603490022 | 0.83 | 1.01 | |
| Mandrino di Perforazione | ||||
| 30 | 2606135130 | 18.19 | 22.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 2609003252 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 1900905163 | 8.45 | 10.31 | |
| Anello di bloccaggio | ||||
| 33 | 2916650008 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 2600100695 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 36 | 2606317084 | 10.73 | 13.09 | |
| Ingranaggio Cilindrico | ||||
| 37 | 2606317085 | 7.58 | 9.25 | |
| Disco Di Serraggio | ||||
| 38 | 1600A00RX5 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 39 | 2604616013 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000021 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000030 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000031 | 1.18 | 1.44 | |
| Palla | ||||
| 43 | 1903230009 | 0.83 | 1.01 | |
| Palla | ||||
| 43 | 1903230010 | 0.83 | 1.01 | |
| Palla | ||||
| 43 | 2603230007 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 44 | 2600100607 | 1.18 | 1.44 | |
| Conducente | ||||
| 46 | 160312304U | 10.73 | 13.09 | |
| Eccentrico | ||||
| 47 | 2602210043 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 48 | 1600100632 | 0.83 | 1.01 | |
| RUOTA | ||||
| 49 | 2609007376 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 50 | 2600202008 | 3.31 | 4.04 | |
| Manicotto ad ago AGC 18 | ||||
| 52 | 2600914010 | 2.24 | 2.73 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 54 | 2609002959 | 3.31 | 4.04 | |
| Cappuccio a cricchetto | ||||
| 62 | 2600590006 | 1.18 | 1.44 | |
| Molla di torsione TSF 55 | ||||
| 63 | 2609004109 | 1.18 | 1.44 | |
| Anello O | ||||
| 64 | 3600210014 | 1.18 | 1.44 | |
| Leva a forcella | ||||
| 65 | 2609002961 | 1.70 | 2.07 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 66 | 2600101671 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 67 | 2602300032 | 2.71 | 3.31 | |
| Leva di Cambio | ||||
| 69 | 2609002962 | 1.70 | 2.07 | |
| PIASTRA DI SUPPORTO | ||||
| 70 | 2601990044 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.18 | 1.44 | |
| Valvola di intercettazione | ||||
| 72 | 2609002963 | 3.31 | 4.04 | |
| Interruttore | ||||
| 75 | 2609002954 | 1.70 | 2.07 | |
| Pulsante indicatore | ||||
| 77 | 2609002955 | 1.94 | 2.37 | |
| Molla a Balia | ||||
| 82 | 2601290030 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 654 | 2609002967 | 9.53 | 11.63 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.04 | |
| Blocco | ||||
| 656/14 | 2609003805 | 1.70 | 2.07 | |
| Contenitore di polvere | ||||
| 656/810 | 2609003983 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 656/812 | 2600206003 | |||
| Filtro | ||||
| 656/9 | 2609002929 | 5.83 | 7.11 | |
| Cavo di alimentazione | ||||
| 805 | 1607000387 | 8.45 | 10.31 | |
| Targhetta | ||||
| 808 | 160111A2J8 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 810 | 1607000CJ1 | |||
| TRASMISSIONE SA | ||||
| 845 | 2606309940 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 860 | 2609002984 | |||
| Set di fissaggio | ||||
| 890 | 2607001305 | 3.31 | 4.04 | |
