Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603A72800 (PSB1000-2RCA)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

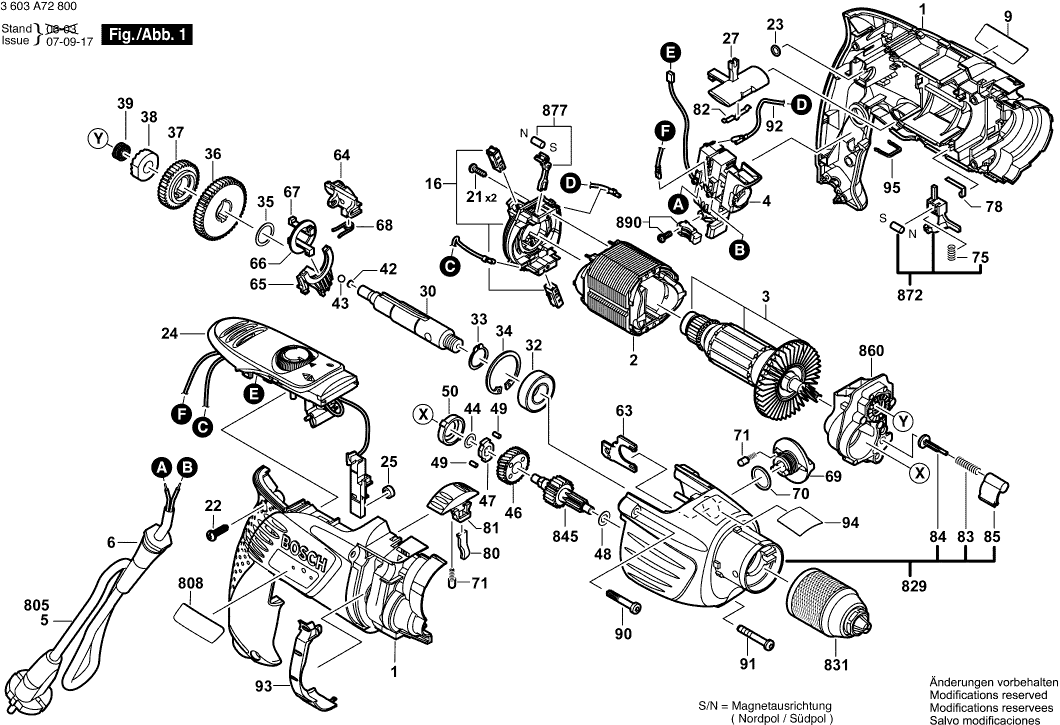

Disegni tecnici di Bosch 3603A72800 (PSB1000-2RCA)
Elenco parti di Bosch 3603A72800 (PSB1000-2RCA)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605105081 | 14.94 | 18.23 | |
| Campo 230V | ||||
| 2 | 2604220710 | 21.30 | 25.99 | |
| Indotto | ||||
| 3 | 2604011339 | 52.45 | 63.99 | |
| Interruttore | ||||
| 4 | 2607200627 | 16.79 | 20.48 | |
| Cavo di alimentazione | ||||
| 5 | 2604460306 | 12.82 | 15.64 | |
| OCCHIELLO | ||||
| 6 | 2609002019 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601116999 | 3.44 | 4.20 | |
| Piastra della spazzola | ||||
| 16 | 2604337061 | 13.13 | 16.02 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 21 | 2910611002 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 22 | 2603490022 | 1.00 | 1.22 | |
| Anello O | ||||
| 23 | 1900210000 | 1.49 | 1.82 | |
| Regolatore di velocità | ||||
| 24 | 2607230108 | 39.14 | 47.75 | |
| Elemento di Ritenzione | ||||
| 25 | 2609001536 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 2609001247 | |||
| Mandrino di Perforazione | ||||
| 30 | 2606135130 | 21.30 | 25.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 1900905163 | 10.90 | 13.30 | |
| Anello di bloccaggio | ||||
| 33 | 2916650008 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 34 | 2916660014 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 2600100695 | 1.49 | 1.82 | |
| Ingranaggio Cilindrico | ||||
| 36 | 2606317084 | 12.82 | 15.64 | |
| Ingranaggio Cilindrico | ||||
| 37 | 2606317098 | 11.37 | 13.87 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 38 | 2600190105 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 39 | 2604616013 | 2.18 | 2.66 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000021 | 1.49 | 1.82 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000030 | 1.49 | 1.82 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000031 | 1.49 | 1.82 | |
| Palla | ||||
| 43 | 1903230009 | 1.00 | 1.22 | |
| Palla | ||||
| 43 | 1903230010 | 1.00 | 1.22 | |
| Palla | ||||
| 43 | 2603230007 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 44 | 1600100632 | 1.00 | 1.22 | |
| Conducente | ||||
| 46 | 160312304U | 12.82 | 15.64 | |
| Eccentrico | ||||
| 47 | 2602210043 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 48 | 2600100607 | 1.49 | 1.82 | |
| RUOTA | ||||
| 49 | 2609007376 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 50 | 2600202008 | 4.18 | 5.10 | |
| Piastra di bloccaggio | ||||
| 63 | 2601328003 | 1.00 | 1.22 | |
| Guida di collegamento | ||||
| 64 | 2602033017 | 1.00 | 1.22 | |
| Leva a forcella | ||||
| 65 | 2601990045 | 1.00 | 1.22 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 66 | 2600101671 | 1.49 | 1.82 | |
| Chiave Piana | ||||
| 67 | 2602300032 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 68 | 2604616014 | 1.00 | 1.22 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 69 | 2602026137 | 2.08 | 2.54 | |
| Anello O | ||||
| 70 | 3600210003 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.49 | 1.82 | |
| Molla di estensione | ||||
| 75 | 2604690042 | 1.00 | 1.22 | |
| Fascia di Contatto | ||||
| 78 | 2601329043 | 2.40 | 2.93 | |
| PIASTRA DI SUPPORTO | ||||
| 80 | 2601990044 | 1.49 | 1.82 | |
| Leva di Cambio | ||||
| 81 | 2602098021 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 82 | 2601290030 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 83 | 2604610056 | 1.00 | 1.22 | |
| Bullone | ||||
| 84 | 2603105115 | 1.00 | 1.22 | |
| COPERTURA | ||||
| 85 | 2605510222 | 1.00 | 1.22 | |
| Schachtschroef | ||||
| 90 | 2603435087 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 91 | 2603435088 | 2.86 | 3.49 | |
| Cavo isolato in PVC L=95 MM | ||||
| 92 | 2604448228 | 2.08 | 2.54 | |
| Guida dell'aria | ||||
| 93 | 2601328077 | 1.00 | 1.22 | |
| Piastra di Riferimento | ||||
| 94 | 2601116906 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 2601250010 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 657/1 | 2600206003 | |||
| Targhetta | ||||
| 808 | 2601115037 | 3.44 | 4.20 | |
| Carter del ingranaggio | ||||
| 829 | 2605806887 | 34.82 | 42.48 | |
| Mandrino senza chiave | ||||
| 831 | 2608572143 | 71.68 | 87.45 | |
| TRASMISSIONE SA | ||||
| 845 | 2606309940 | 21.30 | 25.99 | |
| Maniglia TSC 55 | ||||
| 855 | 2602025904 | 9.67 | 11.80 | |
| Ponte di cuscinetto | ||||
| 860 | 2605807940 | 39.14 | 47.75 | |
| Leva di Controllo | ||||
| 872 | 2602099900 | 2.86 | 3.49 | |
| Interruttore a bilanciere | ||||
| 877 | 2602123902 | 4.18 | 5.10 | |
| GRASSO | ||||
| 880 | 2605190921 | 7.46 | 9.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 883 | 2607030901 | |||
| Set di fissaggio | ||||
| 890 | 2607001305 | 4.18 | 5.10 | |
