Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603294003 (PMS400P)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

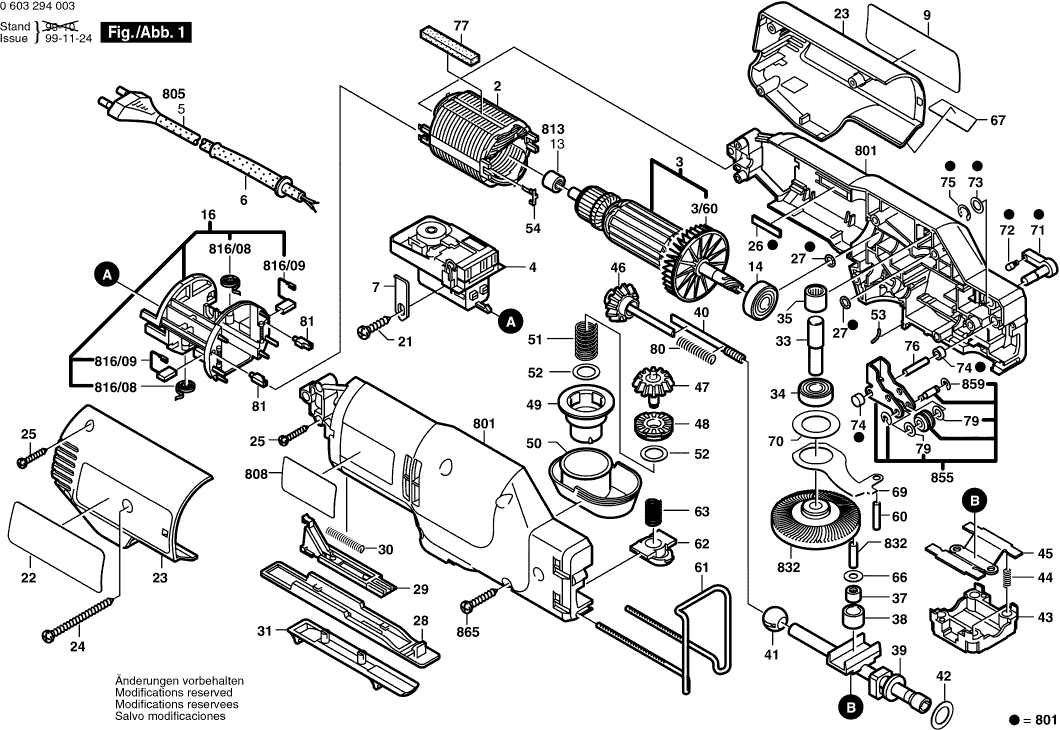

Disegni tecnici di Bosch 0603294003 (PMS400P)
Elenco parti di Bosch 0603294003 (PMS400P)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220541 | 30.08 | 36.70 | |
| STATORE 230V | ||||
| 3 | 2604010872 | 72.96 | 89.01 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610084 | 1.24 | 1.51 | |
| Non più disponibile, nessuna sostituzione | ||||
| 6 | 2600703007 | |||
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targa del produttore LATO SOLE | ||||
| 9 | 2601118223 | 2.00 | 2.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 8.35 | 10.19 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337054 | 39.20 | 47.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 21 | 2603490021 | 1.00 | 1.22 | |
| Adesivo LATO OMBRA | ||||
| 22 | 2601118220 | 2.00 | 2.44 | |
| Sezione Casing VERDE | ||||
| 23 | 2605104375 | 6.22 | 7.59 | |
| Vite a testa ovale Torx 4x30 | ||||
| 24 | 2603490027 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 25 | 2603490018 | 1.00 | 1.22 | |
| Striscia Di Gomma | ||||
| 26 | 2601006003 | 1.24 | 1.51 | |
| Anello O | ||||
| 27 | 1900210000 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 2608001012 | |||
| Scorrimento dell'interruttore | ||||
| 29 | 2608001006 | 1.90 | 2.32 | |
| Molla compressione | ||||
| 30 | 2604611033 | 2.08 | 2.54 | |
| Maniglia Dell'interruttore | ||||
| 31 | 2608001010 | 2.52 | 3.07 | |
| Bullone di cuscinetto | ||||
| 33 | 2603105044 | 4.84 | 5.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 2600905052 | |||
| Manicotto ad ago AGC 18 | ||||
| 35 | 2600917006 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 2600910005 | |||
| Manicotto del cuscinetto | ||||
| 38 | 2600400028 | 3.48 | 4.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 2600780058 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 2603490005 | |||
| Boccola in Metallo Sinterizzato | ||||
| 41 | 2600302009 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 42 | 2600101612 | 1.49 | 1.82 | |
| PIASTRA DI SUPPORTO | ||||
| 43 | 2602316007 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 44 | 2604613000 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 2601322014 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 2606333024 | |||
| Pignone Conico Z=16 | ||||
| 47 | 2606333025 | 1.73 | 2.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 48 | 2606491007 | |||
| CONNETTORE | ||||
| 49 | 2606491008 | 1.73 | 2.11 | |
| Maniglia rotante | ||||
| 50 | 2608040061 | 2.38 | 2.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 51 | 2604617005 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52 | 2600101016 | |||
| Gomma tonda Ø 2 MM | ||||
| 53 | 2603100066 | 1.24 | 1.51 | |
| Molla di contatto | ||||
| 54 | 2601329037 | 1.49 | 1.82 | |
| Spina Cilindrica | ||||
| 60 | 2917550099 | 1.32 | 1.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61 | 2601329045 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 62 | 2600591007 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 2604610033 | |||
| Rondella di compensazione | ||||
| 66 | 2600100613 | 1.49 | 1.82 | |
| Piastra di Riferimento | ||||
| 67 | 3601110216 | 3.04 | 3.71 | |
| Leva a forcella | ||||
| 69 | 2601923008 | 2.00 | 2.44 | |
| Rondella di compensazione | ||||
| 70 | 2600101017 | 1.24 | 1.51 | |
| Interruttore | ||||
| 71 | 2602026051 | 2.52 | 3.07 | |
| Cappuccio a cricchetto | ||||
| 72 | 2600590006 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 73 | 2600100568 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 73 | 2600100607 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 2600506008 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 2916080008 | |||
| Spina Cilindrica | ||||
| 76 | 2603100057 | 1.24 | 1.51 | |
| Pannello In Schiuma 101x113 | ||||
| 77 | 2601010056 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 79 | 2600100032 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 80 | 2604610039 | |||
| Dispositivo di Serraggio | ||||
| 81 | 2602099009 | 1.24 | 1.51 | |
| Non più disponibile, nessuna sostituzione | ||||
| 700 | 2608609028 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 701 | 2608609030 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 704 | 2608622040 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 705 | 2608622041 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 706 | 2608622042 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 709 | 2607001182 | |||
| VITE DI BLOCCAGGIO | ||||
| 709/30 | 2603490001 | 2.18 | 2.66 | |
| Morsetto di Supporto | ||||
| 709/40 | 2601314004 | 1.32 | 1.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 750 | 2605438312 | |||
| Piastra di base | ||||
| 755 | 2608045009 | 0.83 | 1.01 | |
| Piastra di base | ||||
| 756 | 2608045010 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 757 | 2608609302 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 758 | 2608604458 | |||
| Sezione Casing VERDE | ||||
| 801 | 2605104857 | 25.28 | 30.84 | |
| Cavo di alimentazione | ||||
| 805 | 1607000388 | 11.37 | 13.87 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| Manicotto ad ago AGC 18 | ||||
| 813 | 2600917002 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 816/08 | 1604652013 | 1.49 | 1.82 | |
| KIT DI SERVIZIO 115V | ||||
| 816/09 | 160701417J | 10.90 | 13.30 | |
| Ruota dentata eccentrica Z=42 | ||||
| 832 | 2606333901 | 17.22 | 21.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 855 | 2601321903 | |||
| Set di Rulli | ||||
| 859 | 1619P01375 | 10.90 | 13.30 | |
| Vite della piastra | ||||
| 865 | 2912401020 | 1.90 | 2.32 | |
