Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603E00000 ( PKS55 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

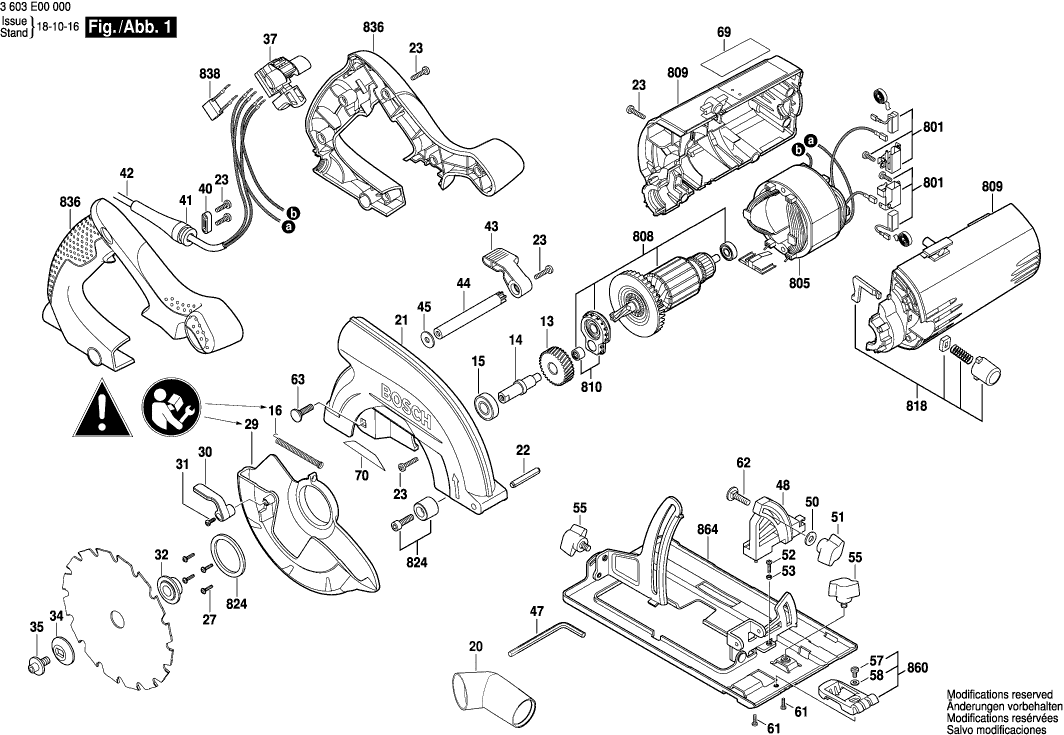

Disegni tecnici di Bosch 3603E00000 ( PKS55 )
Elenco parti di Bosch 3603E00000 ( PKS55 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Ingranaggio Cilindrico | ||||
| 13 | 1609203X99 | 7.58 | 9.25 | |
| Albero del ingranaggio | ||||
| 14 | 1609203Y00 | 6.54 | 7.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 15 | 1609203Y01 | 4.10 | 5.00 | |
| Molla di estensione | ||||
| 16 | 1609203Y02 | 1.94 | 2.37 | |
| Adattatore per vuoto | ||||
| 20 | 1609203X86 | 4.10 | 5.00 | |
| Carter del ingranaggio | ||||
| 21 | 1609203Y03 | 26.84 | 32.74 | |
| Perno a molla | ||||
| 22 | 1609203Y04 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 23 | 1609203Y27 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 27 | 1609203Y05 | 0.83 | 1.01 | |
| Protezione pendolo HK 85 | ||||
| 29 | 1609203Y06 | 13.93 | 16.99 | |
| Leva KA 65 | ||||
| 30 | 1609203Y23 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 31 | 1609203Y76 | 0.83 | 1.01 | |
| Flangia Di Fissaggio | ||||
| 32 | 1609203Y07 | 4.70 | 5.73 | |
| Rondella elastica | ||||
| 34 | 1609203Y08 | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 35 | 1609203Y19 | 1.70 | 2.07 | |
| Interruttore on-off | ||||
| 37 | 1604200234 | 11.88 | 14.49 | |
| Morsetto del cavo | ||||
| 40 | 1609203Y53 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 41 | 1609203Y54 | 0.83 | 1.01 | |
| Cavo di alimentazione | ||||
| 42 | 1609203Y55 | 11.88 | 14.49 | |
| Leva KA 65 | ||||
| 43 | 1609203Y38 | 1.18 | 1.44 | |
| Asta | ||||
| 44 | 1609203Y39 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 45 | 1609203Y40 | 0.83 | 1.01 | |
| Cacciavite Spostato | ||||
| 47 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 47 | 2610364015 | 2.71 | 3.31 | |
| Supporto ad angolo | ||||
| 48 | 1609203Y57 | 2.24 | 2.73 | |
| Rondella piana | ||||
| 50 | 1609203Y58 | 1.18 | 1.44 | |
| BOTTONE | ||||
| 51 | 1609203Y59 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 52 | 1609203Y78 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 53 | 1609203Y60 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 55 | 1609203Y61 | 2.24 | 2.73 | |
| VITE C M4X35 | ||||
| 57 | 1609203Y79 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 58 | 1609203Y32 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 61 | 1609203Y62 | 0.83 | 1.01 | |
| Bullone | ||||
| 62 | 1609203Y77 | 1.94 | 2.37 | |
| Bullone | ||||
| 63 | 1609203Y44 | 0.83 | 1.01 | |
| Targhetta | ||||
| 69 | 1601118R71 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 70 | 1601118R67 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 801 | 1609203Y09 | 11.88 | 14.49 | |
| Campo 230V | ||||
| 805 | 1609203Y10 | 26.84 | 32.74 | |
| Indotto | ||||
| 808 | 1609203Y11 | 44.82 | 54.68 | |
| Custodia del motore | ||||
| 809 | 1609203Y12 | 20.42 | 24.91 | |
| Ponte di cuscinetto | ||||
| 810 | 1609203Y13 | 8.45 | 10.31 | |
| Dispositivo di Arresto | ||||
| 818 | 1609203Y14 | 5.33 | 6.50 | |
| Tappo H03 Kiba DF700 | ||||
| 824 | 1609203Y15 | 3.31 | 4.04 | |
| Set di maniglie | ||||
| 836 | 1609203Y16 | 15.71 | 19.17 | |
| Condensatore di interferenza | ||||
| 838 | 1609203Y71 | 1.70 | 2.07 | |
| Pezzo guida | ||||
| 860 | 1609203Y17 | 4.10 | 5.00 | |
| PIASTRA DI BASE CPL USA | ||||
| 864 | 1609203Y18 | 18.19 | 22.19 | |
