Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603227203 ( PKE40B )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

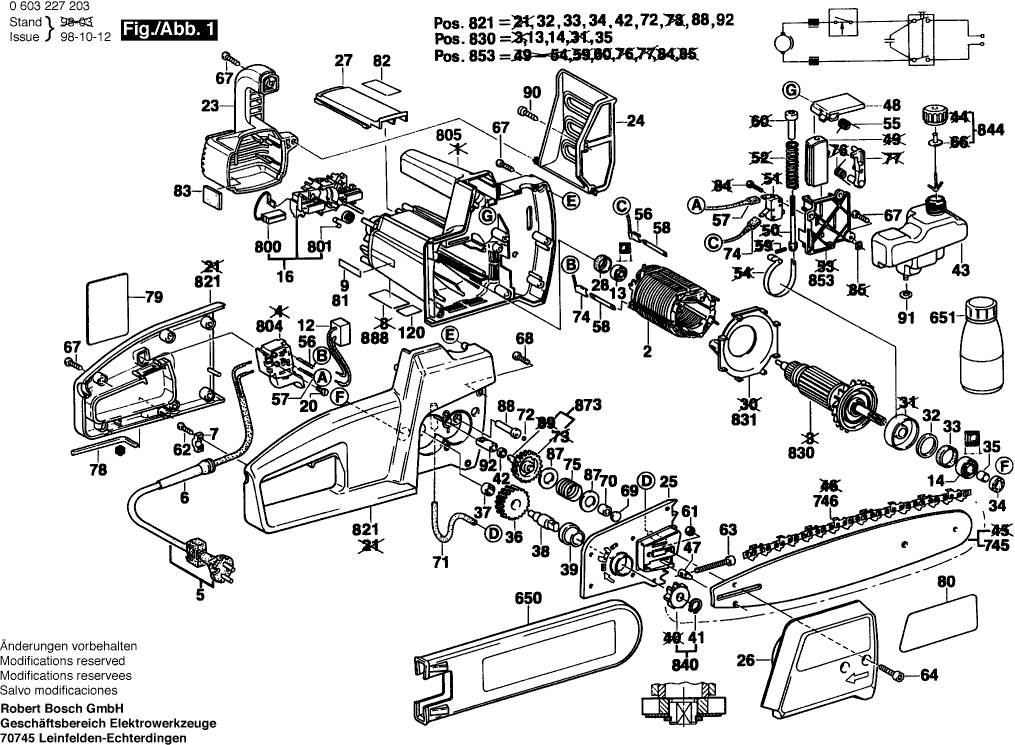

Disegno tecnico del modello Bosch 0603227203 ( PKE40B )
Elenco parti di ricambio del modello Bosch 0603227203 ( PKE40B )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 3604220069 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 5 | 2604460183 | 6.54 | 7.98 | |
| Passacavo Ø9,6-Ø10,2x70 MM | ||||
| 6 | 1600703025 | 1.18 | 1.44 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601110483 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328028 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1900905025 | 15.71 | 19.17 | |
| PORTA-SPAZZOLA | ||||
| 16 | 3604336001 | 13.93 | 16.99 | |
| Vite a testa cilindrica | ||||
| 20 | 2603410001 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 3605500084 | |||
| Piastra di Protezione | ||||
| 24 | 3602311018 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 25 | 3605500082 | |||
| Coperchio Protettivo | ||||
| 26 | 3605500037 | 9.53 | 11.63 | |
| Striscia di copertura | ||||
| 27 | 3601012000 | 2.24 | 2.73 | |
| Anello intermedio | ||||
| 28 | 1600502011 | 1.94 | 2.37 | |
| Rondella elastica | ||||
| 32 | 3600190007 | 1.18 | 1.44 | |
| Anello intermedio | ||||
| 33 | 1600206026 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 34 | 1600290016 | 1.94 | 2.37 | |
| Anello intermedio | ||||
| 35 | 1600300090 | 2.71 | 3.31 | |
| Ingranaggio Dritto Z=41 | ||||
| 36 | 3606317021 | 12.41 | 15.14 | |
| Manicotto ad ago AGC 18 | ||||
| 37 | 1600910018 | 4.10 | 5.00 | |
| ALBERO DI TRASMISSIONE | ||||
| 38 | 3603124011 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 3600323000 | |||
| Anello di bloccaggio | ||||
| 41 | 2916650003 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 42 | 1600283003 | 3.31 | 4.04 | |
| Riservatorio dell'olio | ||||
| 43 | 3607030320 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 47 | 3603121004 | |||
| Leva girevole | ||||
| 48 | 3601990001 | 1.18 | 1.44 | |
| Molla a spirale | ||||
| 55 | 3604651002 | 0.83 | 1.01 | |
| Cavo di Connessione L=420 MM BLU | ||||
| 56 | 3604431018 | 1.70 | 2.07 | |
| Cavo di connessione L=180 MM BIANCO | ||||
| 57 | 3604431012 | 1.94 | 2.37 | |
| Terminale a lamella | ||||
| 58 | 1604477005 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 61 | 2915011007 | 0.83 | 1.01 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 62 | 2910611019 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 3603410001 | |||
| Vite a brugola | ||||
| 64 | 2910141203 | 1.18 | 1.44 | |
| Vite per Lamiera DIN 7971-B 3,9x19 | ||||
| 67 | 2910211220 | 1.18 | 1.44 | |
| Vite formante di filettatura DIN 7500-CM 5x12-ST | ||||
| 68 | 2914411403 | 0.83 | 1.01 | |
| Piastra di copertura | ||||
| 69 | 3600000006 | 1.18 | 1.44 | |
| Boccola In Metallo Sinterizzato J8G7x12r6x6DIN1850 | ||||
| 70 | 1900301010 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 3600703001 | |||
| Palla | ||||
| 72 | 1903230007 | 1.18 | 1.44 | |
| Cavo di Connessione L=260 MM BIANCO | ||||
| 74 | 3604431013 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 75 | 3604630000 | 1.18 | 1.44 | |
| Cacciavite Spostato | ||||
| 78 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 78 | 2610364015 | 2.71 | 3.31 | |
| Piastra di Riferimento ATTENZIONE | ||||
| 79 | 3601119077 | 1.18 | 1.44 | |
| Adesivo LATO SOLE | ||||
| 80 | 3601119064 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 87 | 1600101023 | 1.18 | 1.44 | |
| Perno di blocco HKC 55 | ||||
| 88 | 3603121003 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 90 | 2910211006 | 0.83 | 1.01 | |
| Riservatorio dell'olio | ||||
| 91 | 3607030320 | 7.58 | 9.25 | |
| Boccola in Metallo Sinterizzato | ||||
| 92 | 3600301007 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 120 | 1601110265 | |||
| Coperchio Di Sicurezza NERO | ||||
| 650 | 3605500038 | 7.58 | 9.25 | |
| Binario guida 400 MM | ||||
| 745 | 3602317011 | 49.56 | 60.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 746 | 3604730008 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 800 | 1607014129 | |||
| Molla a spirale AGC 18 | ||||
| 801 | 2604652008 | 1.18 | 1.44 | |
| Interruttore on-off | ||||
| 804 | 1607000231 | 13.93 | 16.99 | |
| Casa del Motore VERDE | ||||
| 805 | 3605108137 | 33.45 | 40.81 | |
| Non più disponibile, nessuna sostituzione | ||||
| 812 | 1607328028 | |||
| Sezione di alloggiamento | ||||
| 821 | 3605190163 | 44.82 | 54.68 | |
| Armatura 220V | ||||
| 830 | 3604010037 | 148.65 | 181.35 | |
| Anello deflettore d'aria | ||||
| 831 | 3600591002 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 840 | 3607031199 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 844 | 3603317002 | |||
| Dispositivo di frenata | ||||
| 853 | 3607031182 | 40.61 | 49.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 873 | 3606317031 | |||
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
