Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603B71100 (PHO3100)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

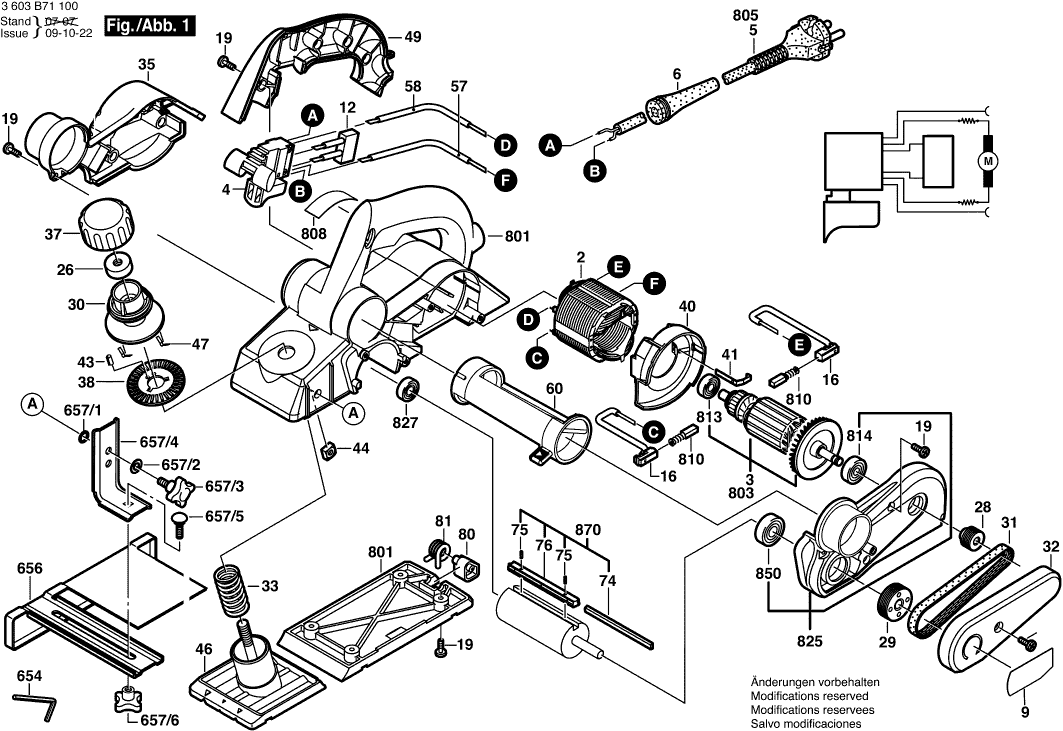

Disegni tecnici di Bosch 3603B71100 (PHO3100)
Elenco parti di Bosch 3603B71100 (PHO3100)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220480 | 20.39 | 24.88 | |
| Poolschoen | ||||
| 2 | 1619PS0982 | 16.79 | 20.48 | |
| Interruttore | ||||
| 4 | 1607200158 | 8.35 | 10.19 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609131526 | 2.40 | 2.93 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2609120049 | 2.40 | 2.93 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2609120334 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Dado di regolazione | ||||
| 26 | 2609110728 | 2.86 | 3.49 | |
| Puleggia | ||||
| 28 | 2609110268 | 2.86 | 3.49 | |
| Puleggia | ||||
| 29 | 2609110267 | 4.18 | 5.10 | |
| Maniglia TSC 55 | ||||
| 30 | 2609100589 | 5.81 | 7.09 | |
| Cinghia a V | ||||
| 31 | 2609100410 | 8.48 | 10.35 | |
| Copertura cinghia KS 60 E | ||||
| 32 | 2609100585 | 4.94 | 6.03 | |
| Molla compressione | ||||
| 33 | 2609110077 | 2.40 | 2.93 | |
| Coperchio della spazzola | ||||
| 35 | 2609100583 | 7.46 | 9.10 | |
| Cappuccio Maniglia | ||||
| 37 | 2609100140 | 4.58 | 5.59 | |
| Disco a Cricchetto | ||||
| 38 | 2609110162 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 40 | 2609100028 | 2.40 | 2.93 | |
| Fascia di Contatto | ||||
| 41 | 2601329053 | 1.49 | 1.82 | |
| Perno di serraggio a spirale | ||||
| 43 | 2917800053 | 2.08 | 2.54 | |
| Dado Quadro | ||||
| 44 | 2603320004 | 1.49 | 1.82 | |
| Scivolo di regolazione | ||||
| 46 | 2609110729 | 23.90 | 29.16 | |
| Molla di Rocchetto | ||||
| 47 | 2601254000 | 1.49 | 1.82 | |
| Piastra di maniglia | ||||
| 49 | 2609100582 | 10.90 | 13.30 | |
| Cavo di connessione | ||||
| 57 | 2604448181 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 58 | 2604448118 | 1.49 | 1.82 | |
| Tubo deviatore | ||||
| 60 | 2609100086 | 5.81 | 7.09 | |
| Coltello piallatore | ||||
| 74 | 2608635341 | 13.90 | 16.96 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 2603400016 | |||
| Cuneo di Presa | ||||
| 76 | 2603111001 | 12.82 | 15.64 | |
| Protezione del coltello | ||||
| 80 | 2609100088 | 3.71 | 4.53 | |
| Molla | ||||
| 81 | 2609110109 | 2.52 | 3.07 | |
| Cacciavite Spostato | ||||
| 654 | 1907950003 | 2.40 | 2.93 | |
| Staffa di Arresto | ||||
| 656 | 2608005015 | 10.90 | 13.30 | |
| Anello O | ||||
| 657/1 | 1610210043 | 1.49 | 1.82 | |
| Rondella piana | ||||
| 657/2 | 2916011014 | 1.00 | 1.22 | |
| Vite ad ali | ||||
| 657/3 | 2603480003 | 2.40 | 2.93 | |
| Staffa di Arresto | ||||
| 657/4 | 1601332018 | 3.44 | 4.20 | |
| Vite a testa cilindrica | ||||
| 657/5 | 2910281201 | 1.00 | 1.22 | |
| BOTTONE | ||||
| 657/6 | 2609199008 | 1.49 | 1.82 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 801 | 2609100620 | 43.12 | 52.61 | |
| Indotto | ||||
| 803 | 2609199269 | 39.14 | 47.75 | |
| Anker | ||||
| 803 | 1619PS4875 | 27.81 | 33.93 | |
| Cavo di alimentazione | ||||
| 805 | 1607000387 | 10.90 | 13.30 | |
| Typeplaat | ||||
| 808 | 1619PS4876 | 4.94 | 6.03 | |
| Targhetta | ||||
| 808 | 2609131568 | 1.00 | 1.22 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321933 | 12.82 | 15.64 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 2600905086 | 5.81 | 7.09 | |
| Non più disponibile, nessuna sostituzione | ||||
| 814 | 2600905052 | |||
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 825 | 2609100622 | 18.94 | 23.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 827 | 2600905086 | 5.81 | 7.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 2600905064 | 10.90 | 13.30 | |
| Testa piallatrice EHL 65 | ||||
| 870 | 2609110193 | 64.67 | 78.90 | |
